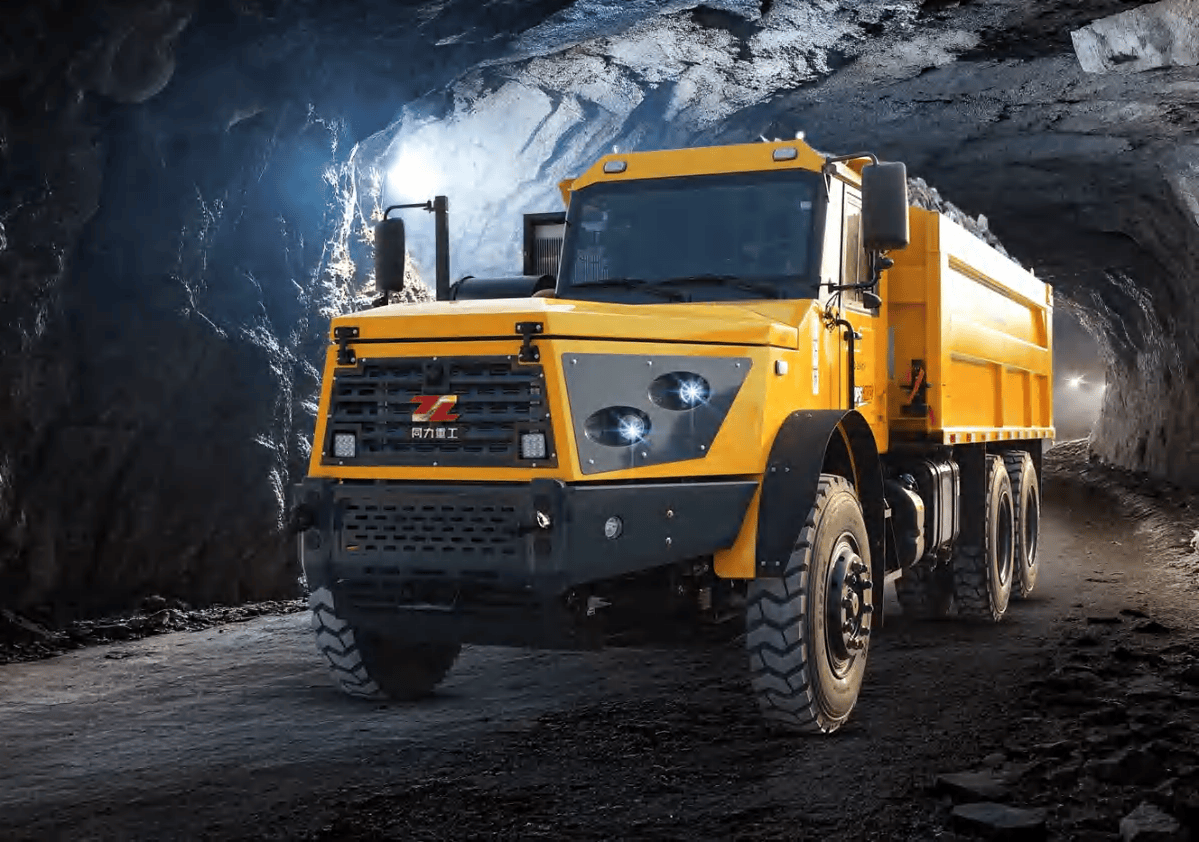

UQ 系列地下自卸车

沟通报价
中国陕西省
陕西省西安市沣东新城丰产路 2339 号
+86 29 38001222
在线沟通
收藏
产品介绍

适用于井采矿山斜坡道运输的专用设备,符合国家矿用产品安全标志要求(KA)。

安全可靠:采用湿式制动系统,制动更可靠。发动机排气制动,大扭矩液压助力转向器,单边长头驾驶室、骨架蒙皮的结构、全覆盖的货厢帽沿、驾驶室和货箱帽檐双FOPS&ROPS结构等安全措施保障运行安全无忧。

低耗环保:采用四气门技术,发动机油料燃烧充分、效率高,整车排放性能符合国家规定的非道路四阶段标准。专业匹配的发动机功率,变速箱档位和驱动桥速比使车辆运行速度快油耗低,减少总体排放量。

技术成熟:主要总成均与国内知名专业制造商联合开发,并结合不同工况进行适应性匹配,使整车在传动系统、制动系统、承载系统等各方面性能稳定、技术成熟、可靠性高。

动力强劲:针对斜坡道坡度大、道路起伏,存在涉水环境及路面湿滑等特点,采用大的比功率、比扭矩和大速比驱动桥,使车辆在坡道上起步顺畅,并保证了良好的爬坡能力,动力充沛循环效率高。

灵活机动:专业设计的底盘及驾驶室,其整体结构紧凑、重心低、转弯半径小。车辆可在空间狭小、坡度大、转弯紧急等不利条件下的巷道内运行灵活自如。

承载力强:精选高强度宽体自卸车专用大梁钢的柔性车架,减小物料装载过程对车架的冲击破坏。大吨位车桥、工程钢丝胎、加强轮辋等使车辆能发挥更好的承载性能。

技术参数
型号 UQ-15(B) UQ-20(B) UQ-25(B) UQ-30(C) UQ-35                      UQ-40(A)
发动机 玉柴300(非四) 玉柴330(非四) 玉柴350(非四) 玉柴400(非四) 玉柴400(非四)            玉柴430(非四)
变速箱 7DS100 7DS135 7DS180
油箱(L) 260
350
400
制动系统 全封闭多盘湿式制动器,液压操纵弹簧制动
轮胎规格 10.00R20 12.00R20
矩型货箱容积(m³) 6.9 8.8 11.8 15 17.5 20
最大总质量(kg) 25500 32500 38800 45500 52500 61000
最大装载质量(kg) 15000 20000 25000 30000 35000 40000
装载高度(mm) 2200 2200 2400 2700 2950 3050
车辆尺寸(长宽高mm) 6900×2490×2600 7600×2490×2600 7750×2550×2680 8450×2610×2800 8500×2610×2950 8750×2610×3400
转弯最小外半径(m) 8 10 10.5 11 11 12
转弯最小内半径(m) 4.2 6 6.2 6.5 6.5 7
适用主副巷道规格(m) 高>3.5,宽>4,半径>8.5 高>3.5,宽>4,半径>10.5 高>3.8,宽>4,半径>11 高>4,宽>4.5,半径>12 高>4,宽>4.5,半径>12 高>5,宽>5,半径>13
卸载高度(mm) 5300 5500 5500 6100 6100 6800
