| 系统参数 | |
| 型号 | MK-SS10系列 / MK-SS20系列 |
| 结构 | |

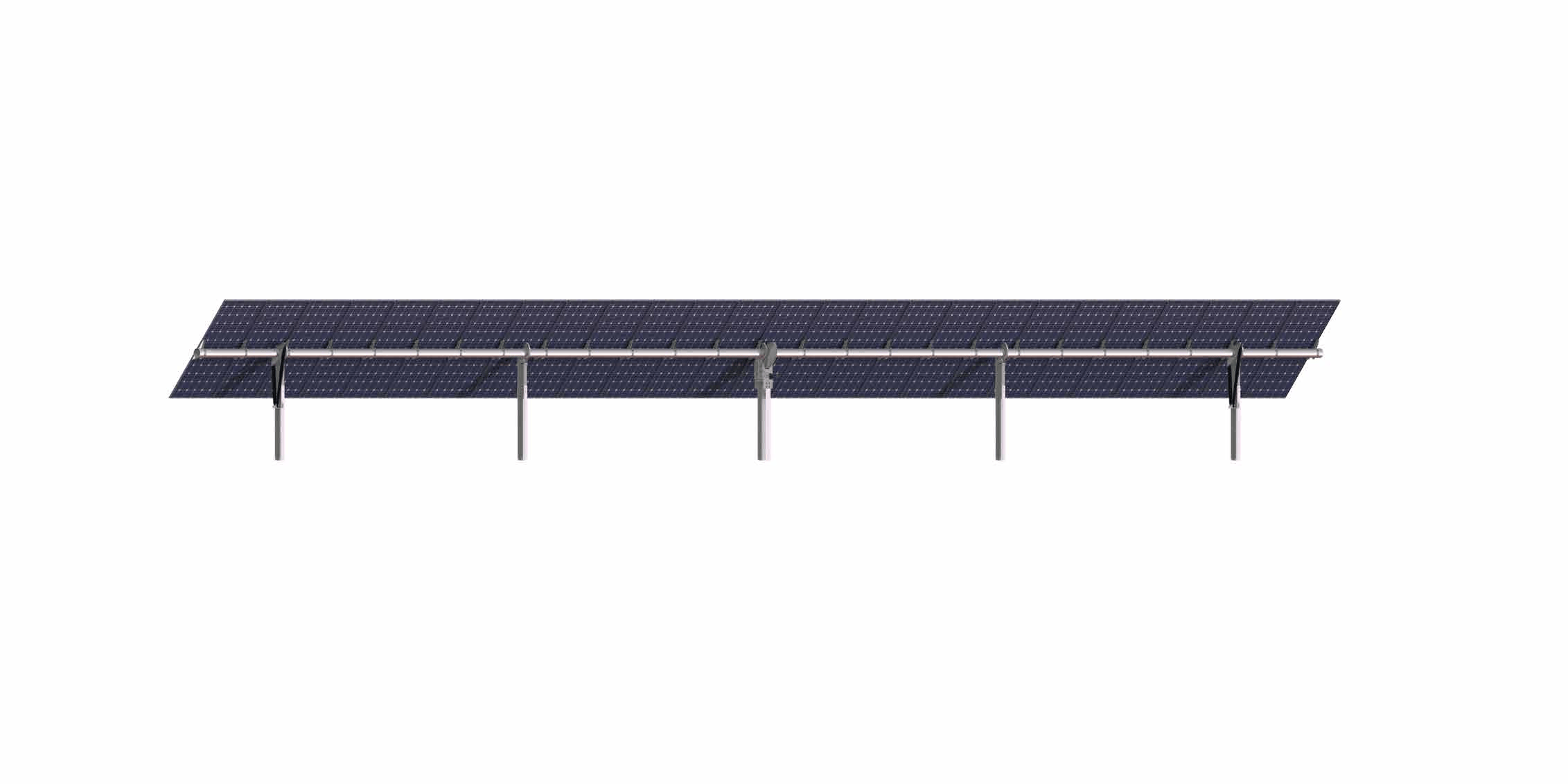

| 跟踪类型 | 水平单轴，独立排(多排联动可选) |
| 跟踪范围 | 范围±60°精度≤2%° |
| 支撑结构 | 摩昆专利-支架平衡支撑结构 |
| 组串电压 | 最大1500VDC |
| 组件布置方式 | 单排竖向(1P) / 双排竖向(2P) |
| 组件搭载数量 | 标准型单驱78-116块，最大120块。双驱最多168块，单面或双面组件(取决于组件尺寸)/最多208块单面或双面组件(取决于组件尺寸) |
| 组件支持 | 有框、无框、薄膜、双玻、异质结 |
| 双面优化 | 安装高度可定制，圆形截面主梁 |
| 阵列尺寸 | 依据现场和组件尺寸定制 |
| 材料 | |
| 材料 | 热浸锌或镀镁铝锌钢材，100%全金属材质 |
| 驱动 | |
| 驱动类型 | 摩昆专利-复合链轮驱动/回转减速机 |
| 阵列高度： | 旋转中心高1.5m(当旋转角度60°,组件离地高度500mm时) |
| 电机类型 | 24V无刷直流电机 |
| 地形 | |
| 地形适应性 | 南北坡度0-20%,东西坡度无限制 |
| 地面覆盖率 (GCR) |
依据现场灵活配置，典型范围28-50% |
| 抗风 | |
| 允许风速 | 最高达234公里/小时(65m/s),3秒阵风。 |
| 防风保护 | 摩昆专利-支架平衡支撑结构，配备多重强阻尼抗风系统，无需使用复杂的通信系统和电源，配合复合链轮驱动装置，可在所有风况下实现最佳阵列稳定性。 |
| 电控 | |
| 控制算法 | 带地形自适应反向逆跟踪的天文算法，智能多排联控 |
| 控制设备 | 微控制单元(MCU)+多排联控，内置倾角仪和备用电池 |
| 夜间停靠 | 支持 |
| 通讯设计 | RS485或LoRa Wireless |
| 供电方式 | 直流组串供电，蓄电池备用，可选外部交流电 |
| 工作温度 | -40℃~+80℃ |
| 防护等级 | IP65 |
| 运维 | |
| 系统平台 | 摩昆专用软件系统 |
| 结构计算书 | 包含 |
| 现场培训 | 包含 |
| 系统调试 | 包含 |
| 日耗电量 | 0.7kWh/MW(预估) |
| 组件清洗 | 机器人、清洁车、人工 |
| 标准认证 | TüV/CE/UL3703/UL2703/IEC62817 |
| 桩基形式 | 预制桩/灌注桩/静压桩 |
