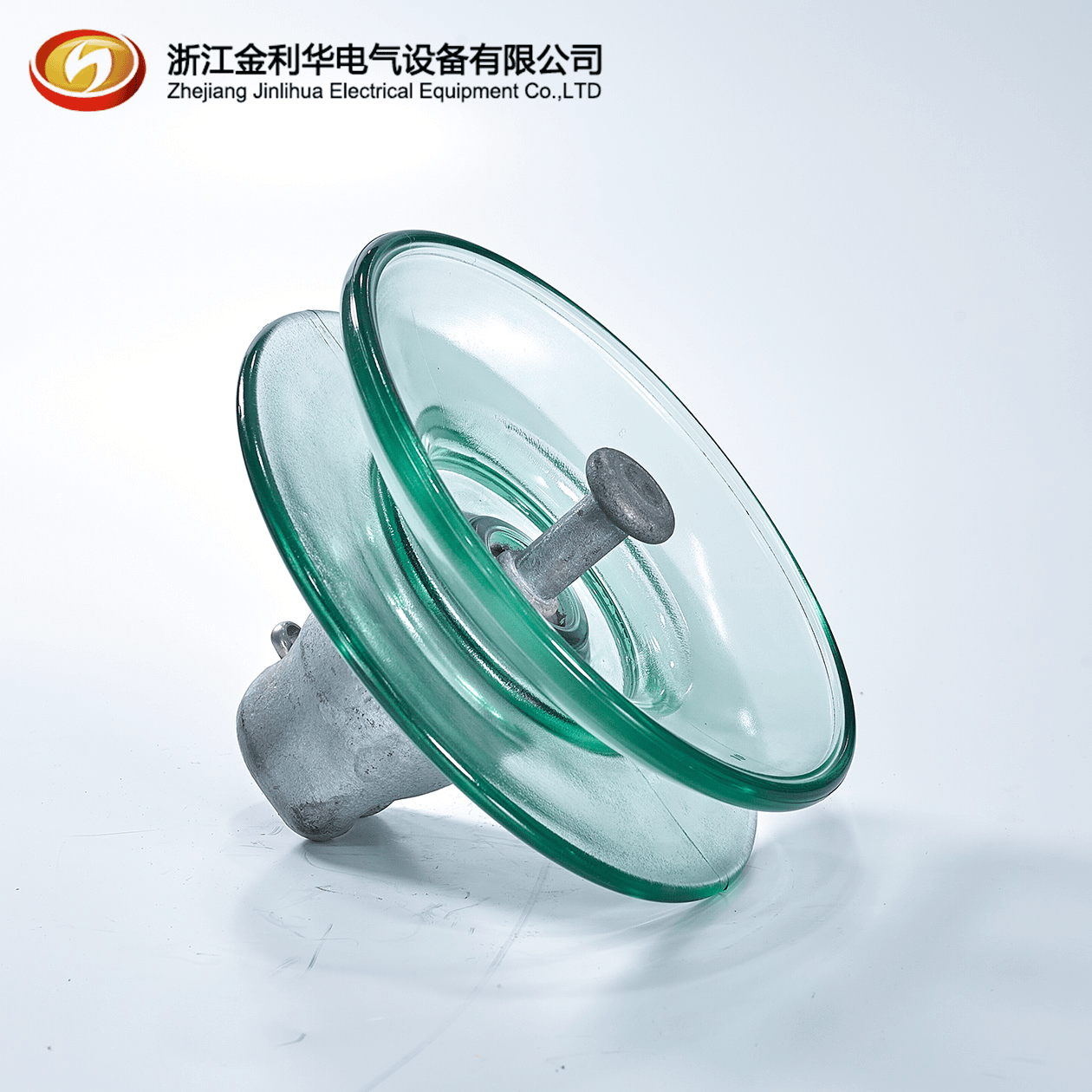

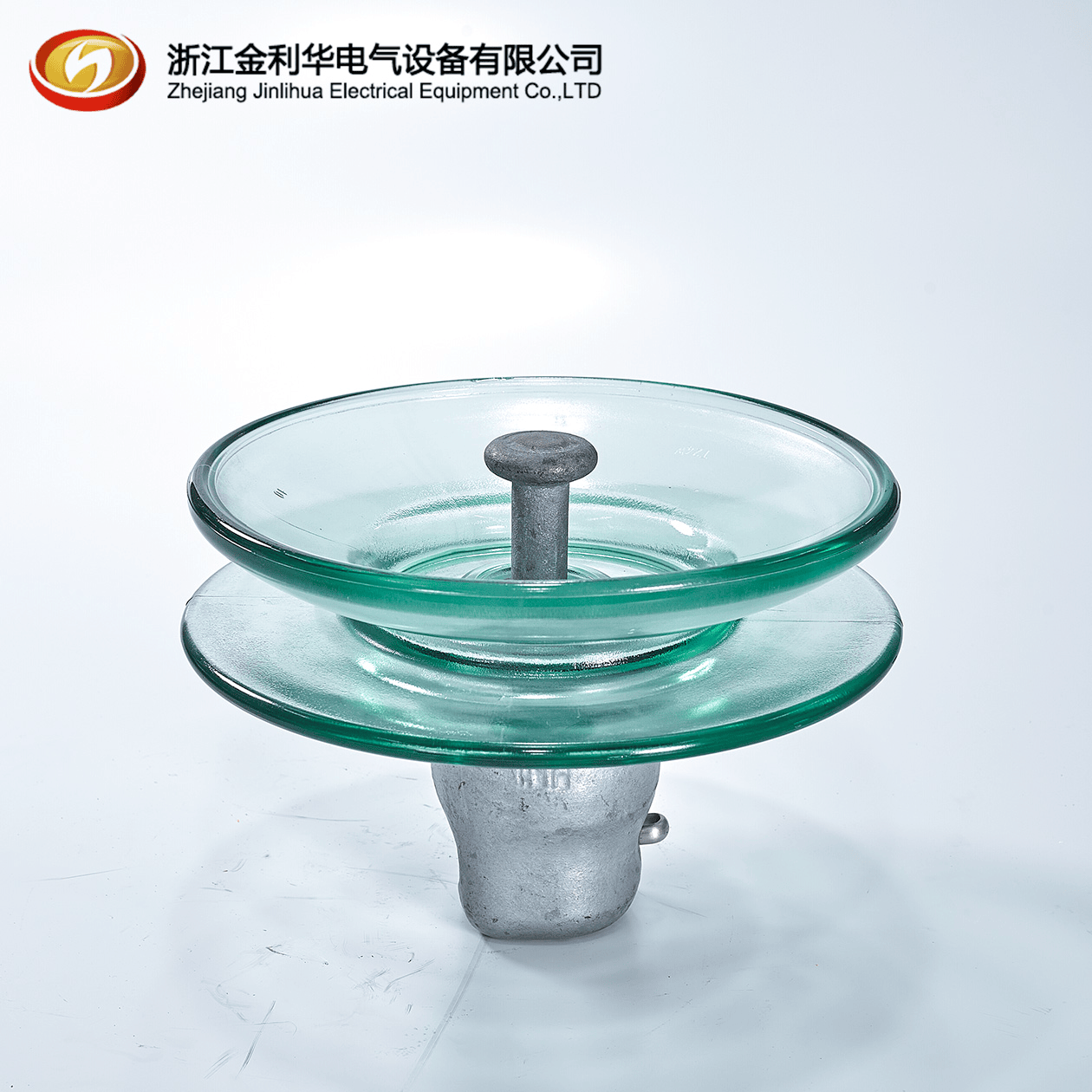

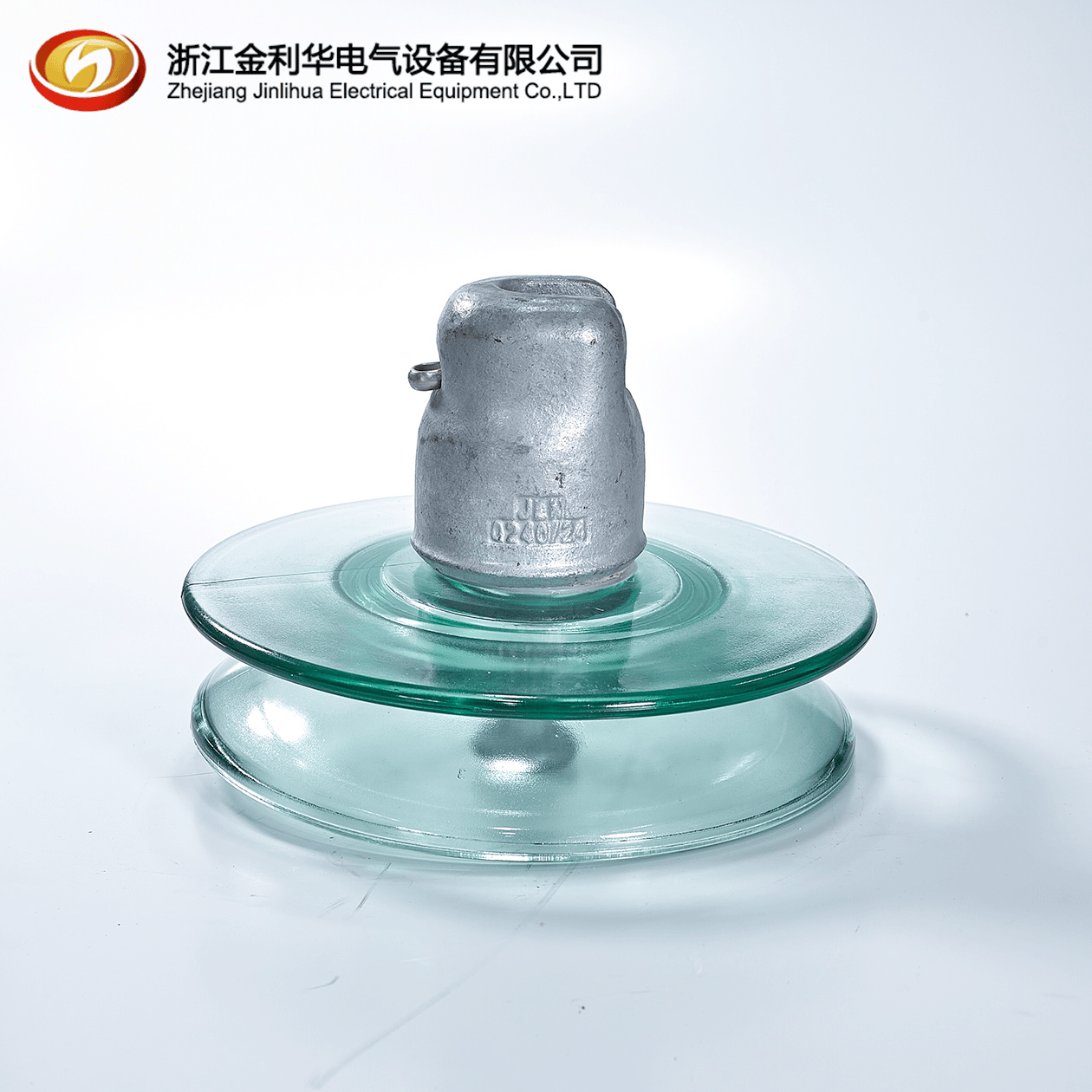

双伞形玻璃绝缘子

EXW
¥70.00-160.00 /片
中国浙江省
浙江省金华市金东区傅村镇华丰东路1088号
13662096500
在线沟通
收藏
产品介绍

  玻璃绝缘子是输电线路核心绝缘部件,采用高强度钢化玻璃制成,兼具优异的电气绝缘与机械承载性能。其表面光滑自洁性强,耐污闪、耐老化能力突出,运行中可通过自爆直观发现缺陷,便于快速检修。适用于交流 / 直流、特高压 / 超高压输电线路,广泛应用于国网、南网及海外电网工程,具有使用寿命长、维护成本低、安全可靠性高等显著优势。

  我公司产品采用科学设计与精良制造工艺,建立全流程闭环质量管控体系。原材料端严选优质供应商,所有原辅材料及金属附件均执行严格入厂检验,合格后方可入库使用。半成品玻璃件历经配料、熔制、成型、均温、钢化、二次冷热冲击、均质处理及全项外观检测合格后入库;为彻底消除内应力隐患,所有半成品玻璃件必须经过 3 个月静置应力释放期,方可进入成品胶装、养护工序。最终成品经全项出厂检验合格后,包装发运。

  我公司产品体系完备,涵盖标准型、防污型、空气动力型、双伞 / 三伞型、地线型五大交流系列及直流专用系列。电压等级全面覆盖交流 10kV~1000kV、直流 ±100kV~±1100kV,机械负荷范围40kN~840kN,可满足不同电压等级、不同环境条件下的输电线路建设需求。

  产品执行标准体系:GB、IEC、ANSI、BS、CSA、AS。

技术参数
金利华型号 LXDP-70 LXDP-100 LXDP-120 LXDP-160 LXDP-210 LXDP1-240
公称直径(mm) 290 290 290 290 290 290
公称结构高度(mm) 146 146 146 170 170 170
公称爬电距离(mm) 450 450 450 450 450 450
标准连接标记(mm) 16 16 16 20 20 24
机械破坏负荷(kN) 70 100 120 160 210 240
逐个拉伸破坏试验(kN) 35 50 60 80 105 120
工频湿耐受电压(kV) 45 45 45 45 45 45
雷电冲击耐受电压(kV) 110 110 110 110 110 110
工频击穿电压(kV) 130 130 130 130 130 130
无线电干扰电压(μV) ≤50 ≤50 ≤50 ≤50 ≤50 ≤50
可见电晕测试 脚/帽(kV) 18/22 18/22 18/22 18/22 18/22 18/22
工频电弧试验 0.12s,20kA 0.12s,20kA 0.12s,20kA 0.12s,20kA 0.12s,20kA 0.12s,20kA
绝缘子单片净重(kg) 7 7 7 7.4 8 8.2
