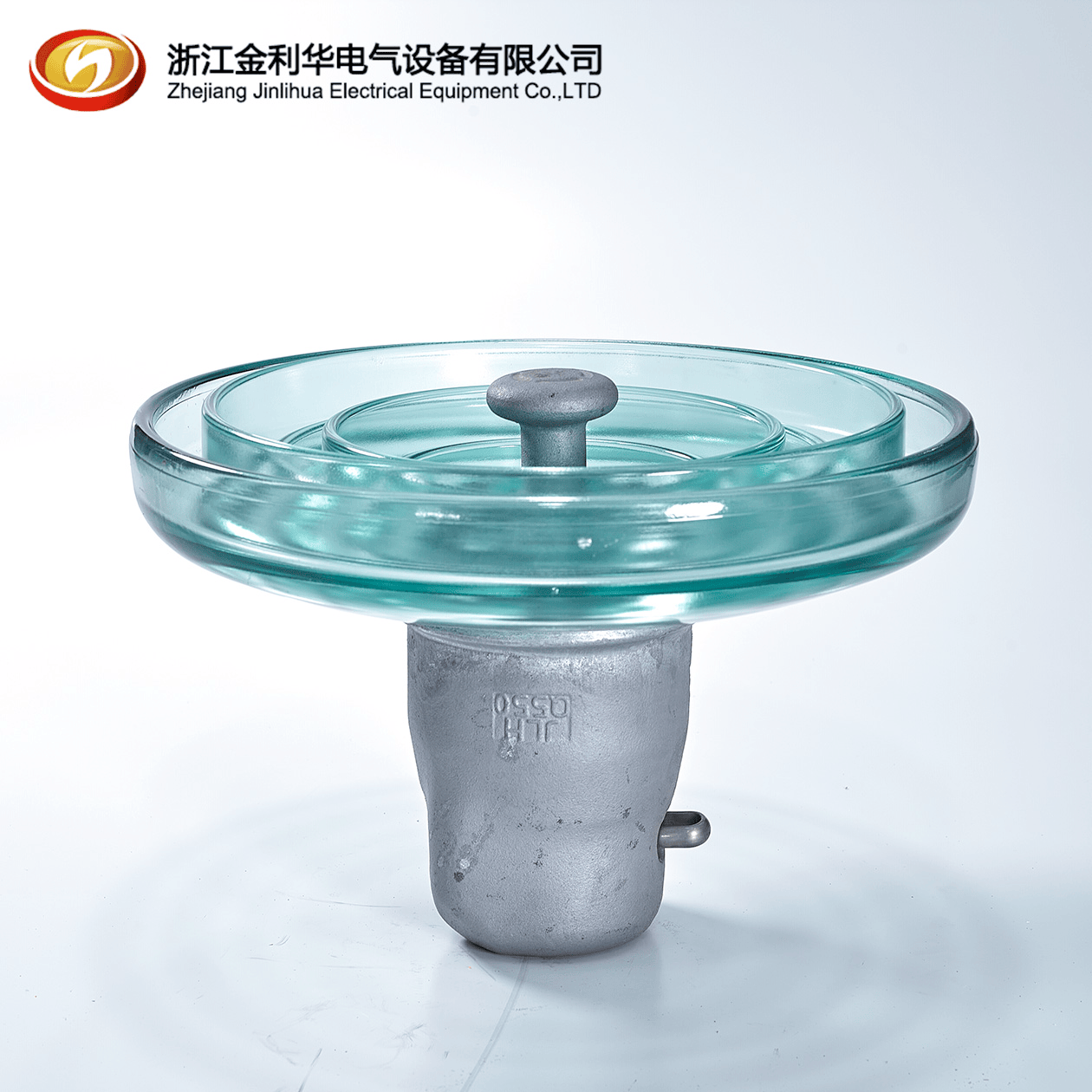

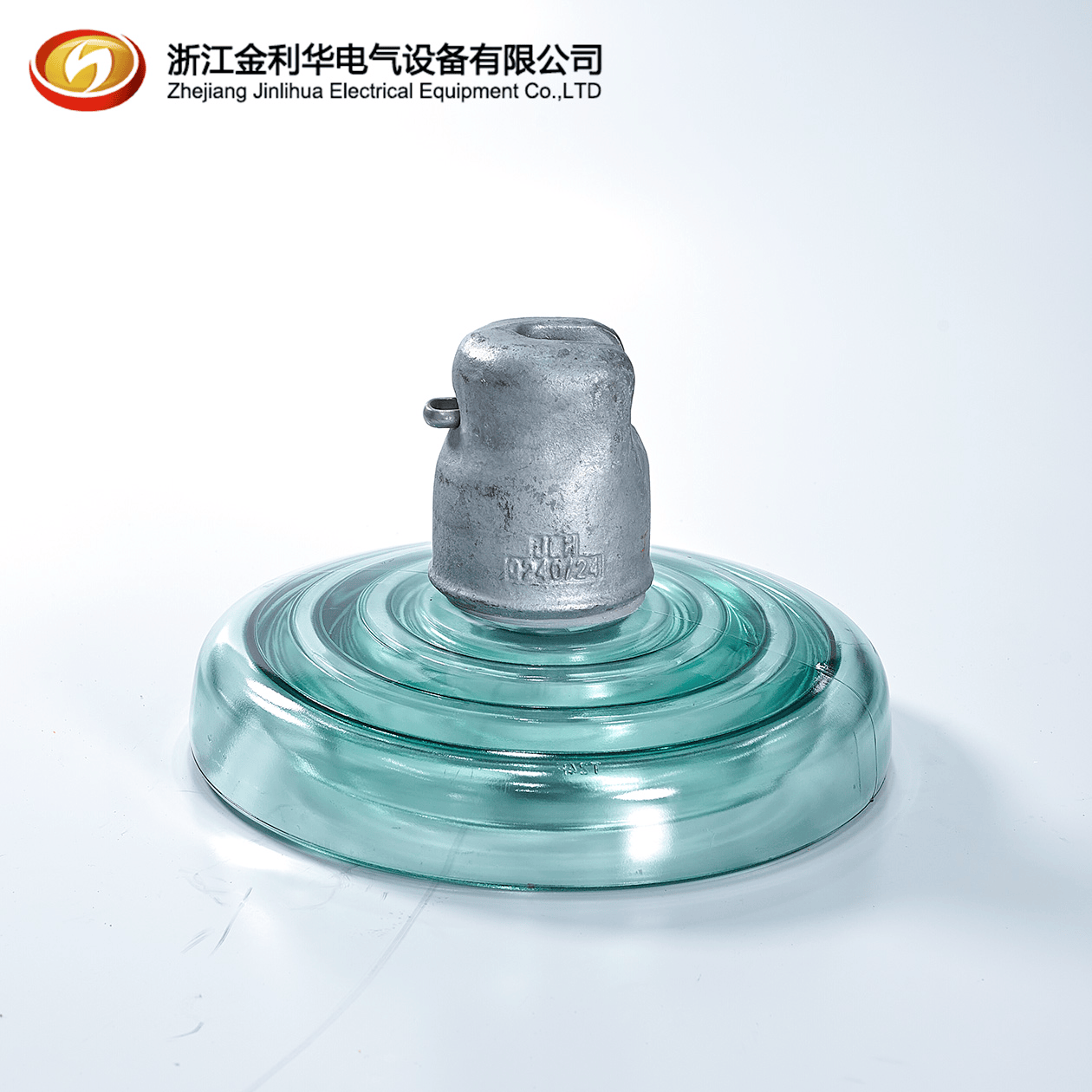

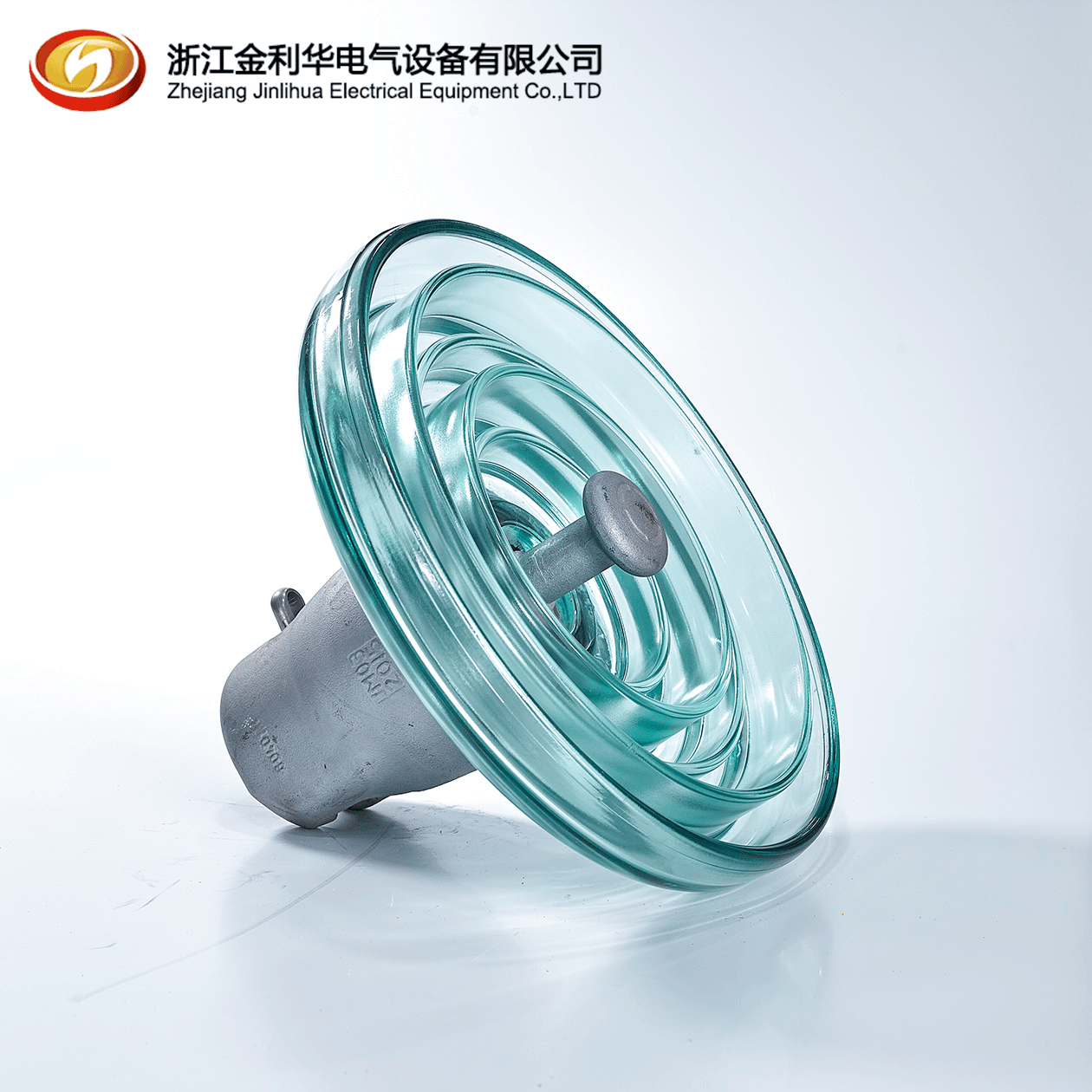

直流钟罩型玻璃绝缘子

EXW
¥125.00-360.00 /片
中国浙江省
浙江省金华市金东区傅村镇华丰东路1088号
13662096500
在线沟通
收藏
产品介绍

  玻璃绝缘子是输电线路核心绝缘部件,采用高强度钢化玻璃制成,兼具优异的电气绝缘与机械承载性能。其表面光滑自洁性强,耐污闪、耐老化能力突出,运行中可通过自爆直观发现缺陷,便于快速检修。适用于交流 / 直流、特高压 / 超高压输电线路,广泛应用于国网、南网及海外电网工程,具有使用寿命长、维护成本低、安全可靠性高等显著优势。

  我公司产品采用科学设计与精良制造工艺,建立全流程闭环质量管控体系。原材料端严选优质供应商,所有原辅材料及金属附件均执行严格入厂检验,合格后方可入库使用。半成品玻璃件历经配料、熔制、成型、均温、钢化、二次冷热冲击、均质处理及全项外观检测合格后入库;为彻底消除内应力隐患,所有半成品玻璃件必须经过 3 个月静置应力释放期,方可进入成品胶装、养护工序。最终成品经全项出厂检验合格后,包装发运。

  我公司产品体系完备,涵盖标准型、防污型、空气动力型、双伞 / 三伞型、地线型五大交流系列及直流专用系列。电压等级全面覆盖交流 10kV~1000kV、直流 ±100kV~±1100kV,机械负荷范围40kN~840kN,可满足不同电压等级、不同环境条件下的输电线路建设需求。

  产品执行标准体系:GB、IEC、ANSI、BS、CSA、AS。

技术参数
金利华型号 LXZP-160 LXZP-210 LXZP-300 LXZP-420 LXZP2-420 LXZP-550
公称直径(mm) 320 320 390 360 380 380
公称结构高度(mm) 170 170 195 205 205 240
公称爬电距离(mm) 550 550 635 550 620 640
标准连接标记(mm) 20 20 24 28 28 32
机械破坏负荷(kN) 160 210 300 420 420 550
逐个拉伸破坏试验(kN) 80 105 150 210 210 275
雷电全波冲击干耐受电压(5片)(kV) 550 550 610 505 550 535
体积电阻120℃(Ω) ≥1×109 ≥1×109 ≥1×109 ≥1×109 ≥1×109 ≥1×109
正极性直流干(湿)耐受电压(≥kV) 140(55) 140(55) 150(60) 150(65) 150(65) 160(70)
SF6击穿耐受电压(≥kV) 210 210 225 225 225 225
绝缘子单片净重(kg) 9.8 10.4 14.8 15.6 17.6 19.5
