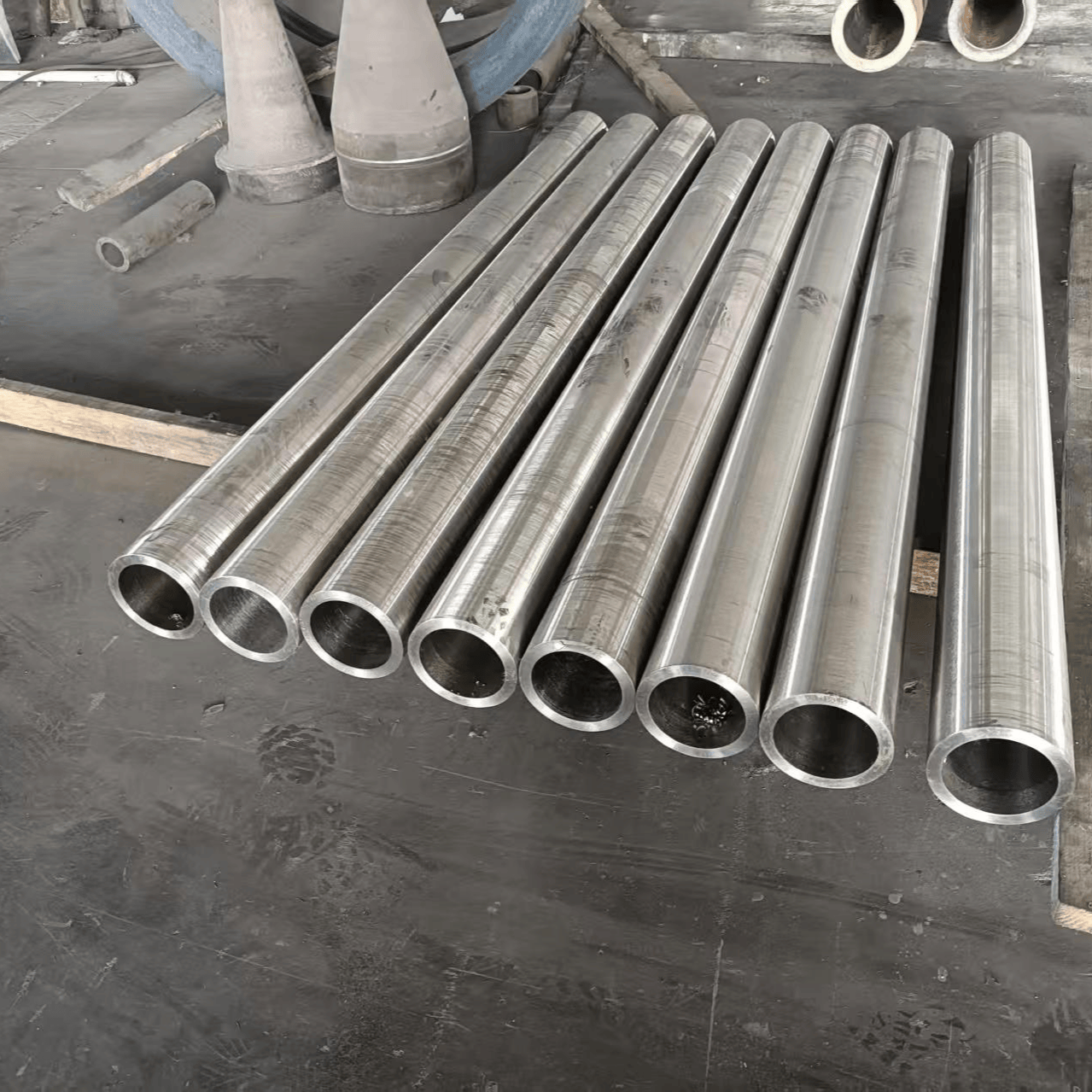

离心铸管ZG35Cr24Ni7SiN

一、牌号释义

• ZG：铸钢（Zhu Gang）
• 35：碳含量约0.35%（0.30–0.40%）
• Cr24：铬约24%（22–25%）
• Ni7：镍约7%（6–8%）
• Si：硅1.0–2.0%
• N：氮0.15–0.25%（关键强化元素）

二、化学成分（质量分数，%）

三、核心力学性能（GB/T 8492，铸态）

• 抗拉强度 ≥540 MPa
• 屈服强度 ≥340 MPa
• 伸长率 δ₅ ≥12%
• 硬度 HB 180–240（约HRC 20–25）

四、高温性能（典型值）

• 长期使用：950–1050℃（连续）
• 短时峰值：≤1100℃
• 1000℃抗拉：≥300 MPa
• 1000℃持久强度（1000h）：≥30 MPa
• 抗氧化：1050℃空气年氧化损耗 **≤0.5 mm**

五、主要特性

• ✅ 高温强度高：氮固溶强化 + 稳定奥氏体，抗蠕变、抗热疲劳优异。
• ✅ 抗腐蚀强：高铬形成Cr₂O₃致密膜，耐硫化、渗碳、氧化。
• ✅ 成本适中：镍仅7%，远低于2520（20%Ni），性价比高。
• ✅ 铸造性好：流动性佳，适合复杂薄壁或厚大铸件（炉底板、料框、风帽等）。

六、典型应用

• 热处理炉：料盘、料框、炉底板、炉辊、风帽
• 冶金 / 烧结：窑口护板、台车衬板、高温支座
• 石化 / 锅炉：辐射管、裂解炉管、高温法兰

七.对比（常见耐热铸钢）
