适 用 于：开式回路液压驱动应用领域：高压、重载、变量、大排量、长寿命和高可靠的液压传动领域钢铁冶金和锻压机床陶瓷和耐材液压机橡胶硫化机和造纸设备石油和石化机械建筑和行走机械铁路和盾构机械特 点 结构设计紧凑，重量轻，低噪音等级泵的流量正比于泵的转速和排量 控制响应时间短，使用寿命长可通过调节斜盘角度进行排量的无级调节 通轴结构，可形成组合泵额定工作压力35MPa 叠加式设计，优良的功率/重量比优异的吸入特性多样机能控制装置，满足系统控制要求
1/1

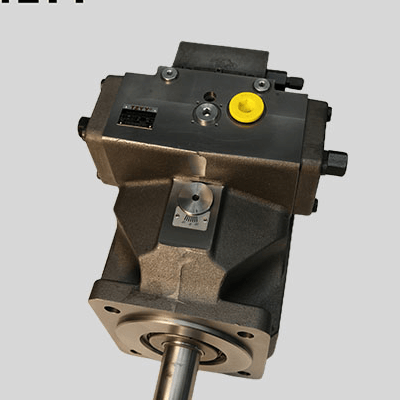

柱塞泵
EXW
¥8,000.00-28,000.00 /台
中国山西省
山西省晋中市山西综改示范区晋中开发区汇通产业园区经西大道太重液压工业园
+86 13835525180
+86 13835525180
qyue67885@gmail.com
产品介绍
技术参数
型号说明
|
XB |
01 |
V |
S |
O |
250 |
一 |
01 |
/ |
R |
P |
P |
B |
13 |
NO0 |
一 |
10 |
|
0 |
1 |
2 |
3 |
4 |
5 |
一 |
6 |
/ |
7 |
8 |
9 |
10 |
11 |
12 |
一 |
13 |
- 轴向柱塞元件
|
元件形式 |
代码 |
|
斜盘式轴向柱塞泵 |
XB |
- 产品系列
|
产品系列 |
代码 |
|
01系列 |
01 |
- 排量形式
|
排量形式 |
代码 |
|
变量 |
V |
- 类型
|
领域级别 |
代码 |
|
工业级 |
S |
- 运行模式
|
运行模式 |
代码 |
|
开式回路 |
0 |
- 元件规格
|
元件排量 |
代码 |
||||||
|
排量 |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
- 控制方式(★有货☆准备中 -不可用)
|
控制机能 |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
代 码 |
|
压 力 控 制 ( D R ) |
★ |
★ |
★ |
★ |
★ |
★ |
★ |
01 |
|
压 力 控 制 ( D R G ) |
★ |
★ |
★ |
★ |
★ |
★ |
★ |
01G |
|
流 量 控 制 ( F R ) |
★ |
★ |
★ |
★ |
★ |
★ |
☆ |
02 |
|
压 力 和 流 量 控 制 ( D F R ) |
★ |
★ |
★ |
★ |
★ |
★ |
☆ |
21 |
|
双 曲 线 功 率 控 制 ( L R 2 ) |
★ |
★ |
★ |
★ |
★ |
★ |
☆ |
03 |
|
电 液 控 制 ( D F E 1 ) |
★ |
★ |
★ |
★ |
★ |
★ |
一 |
04 |
|
电 子 控 制 ( E O 2 ) |
★ |
★ |
★ |
★ |
★ |
★ |
☆ |
05 |
7.旋转方向
|
查看方向 |
旋转方向 |
代码 |
|
从轴端看 |
顺时针 |
R |
|
逆时针 |
L |
8.元件密封
|
密封类型 |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
代码 |
|
NBR(丁腈橡胶),轴密封件FKM(氟橡胶) |
★ |
★ |
★ |
★ |
★ |
★ |
★ |
P |
|
FKM(氟橡胶)/适于使用HFD运行 |
★ |
★ |
★ |
★ |
★ |
★ |
★ |
V |
|
HFC特殊性能型号 |
一 |
一 |
★ |
★ |
★ |
★ |
一 |
F |
9.元件出轴
|
出轴类型 |
代码 |
|
符合DIN 6885的平键轴 |
P |
|
符合DIN 5480的花键轴 |
Z |
10.安装法兰
|
法兰形式 |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
代码 |
|
|
符合ISO 3019-2(公制) |
4孔 |
★ |
★ |
★ |
★ |
★ |
★ |
一 |
B |
|
8孔 |
- |
一 |
一 |
|
一 |
一 |
★ |
H |
|
11.工作油口
|
工作油口 |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
代码 |
|
B口，S口错开90°;辅助油口B1为螺纹连接 |
★ |
★ |
★ |
★ |
★ |
★ |
一 |
13 |
|
B口，S口错开90°;辅助油口B1为法兰连接 |
★ |
★ |
★ |
★ |
★ |
★ |
★ |
25 |
12.通轴驱动
|
通轴 |
代码 |
|
不带辅助泵，不带通轴传动 |
NO0 |
|
带通轴传动，用于安装轴向柱塞单元，齿轮或径向柱塞泵 |
K.. |
|
通用通轴传动，可调整 |
U.. |
|
法兰(ISO 3019-2) 花键轴接头 待安装 |
|
|
125,4孔(ISO) 32x2x14×9g XB01VSO/G 40 |
31 |
|
140,4孔(ISO) 40x2x18x9g XB01VSO/G 71 |
33 |
|
160,4孔(ISO) 50x2x24x9g XB01VSO/G 125 |
34 |
12.通轴驱动
|
法兰 花键轴接头 待安装 |
|
|
160,4孔(ISO) 50x2x24x9g XB01VSO/G 180 |
34 |
|
224,4孔(ISO 60x2x28x9g XB01VSO/G,XB01CSG 250 |
35 |
|
224,4孔(ISO) 70x3x22x9g XB01VSO/G,XB01CSG 355 |
77 |
|
315,8孔(ISO) 80x3x25x9g XB01VSO/G,XB01CSG 500 |
43 |
|
带通轴传动轴，不带接头，不带配接法兰，用盖板封闭 |
99 |
|
80,2孔 3/4'19-4(SAE A-B) A10VSO 18/31 |
B2 |
|
100,2孔 7/8'22-4(SAE B) A10VSO 28/31 |
B3 |
|
100,2孔 1'25-4(SAE B-B) A10VSO 45/31 |
B4 |
|
125,4孔 11/4'32-4(SAE C) A10VSO 71/31 |
B5 |
|
125,4孔 11/2'38-4(SAE C-C) A10VSO 100/31 |
B6 |
|
180,4孔 13/4'44-4(SAE D) A10VSO 140/31 |
B7 |
- 设计号
|
设计号 |
代码 |
|
10系列 |
10 |
组合泵
1.对于泵规格125～355,所有通轴传动均按通用通轴驱动“U”提供。这样做的优势是可在以后对其进 行调整。仅通过交换配接法兰和轴接头，即可转换通轴传动选件。
- 几个泵的组合可以形成各自独立的回路
3.如两个XB01VSO组合使用，则两个订货型号间用“+”连接：第一个泵的型号+第二个泵的型号
例如：XB01VSO250-01/RPPB13U34-10+XB01VSO180-01/RPZB13NO0-10
