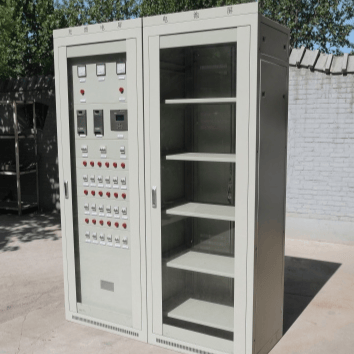

直流电源系统

河北银华电气有限公司生产的智能型高频电力直流屏，主要应用于35KV及以下变电站、开闭所、用户变。适合构成120AH、150AH、200AH等直流系统，由380V整流模块、监控系统、绝缘监测单元(可选)、降压单元、交流配电单元、直流馈电单元和蓄电池组成，可靠性强。提供RS485和RS232两种通讯接口选择和CDT、MODBUS两种通讯规约选择，完成直流电源系统的“四遥”功能，实现变电站无人值守。

交流输入电压:交流380V±15%，50HZ.
三相四线制，两路电源输入;直流输出电压:DC220V、DC110V。输出电流:控制母线(KM)0-50A，
合闸母线(HM)0-200A;
电池容量:铅酸免维护蓄电池120AH-200AH
稳压精度:≤士0.5%;
稳流精度:≤士0.5%;
纹波系数:≤±0.1%;
系统效率:≥95%;
功率因素:≥0.93;
运行噪音:≤50dB;
接地电阻:〈0.1Ω
电池巡检数:可选;
平均连续运行时间:>40000H;
绝缘支路数:可选;
输出回路:控母(KM)10路、合母(HM)10路。屏体结构:屏体采用PK结构，正面玻璃门.防护等级:IP30-IP41
外形尺寸:800x600x2360(mm)
800x600x2260(mm)
