执行标准
-
GB/T 12706.2-2008《额定电压 6kV(Um=7.2kV) 到 30kV(Um=36kV) 挤包绝缘电力电缆及附件》
-
GB/T 12706.3-2008《额定电压 35kV(Um=40.5kV) 挤包绝缘电力电缆及附件》
-
GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》
-
IEC 60502 国际等效标准
1/1
中压交联聚乙烯绝缘钢带铠装电力电缆 3*400
EXW
¥1,200.00-1,400.00 /米
产品介绍
技术参数
关键电气与机械参数
|
项目 |
参数（3×400 规格） |
|---|---|
|
额定电压 U₀/U |
26/35kV |
|
最高系统电压 Uₘ |
40.5kV |
|
导体最高运行温度 |
90℃ |
|
短路温度（≤5s） |
不超过 250℃ |
|
敷设环境温度 |
≥ 0℃（低于 0℃ 需预热） |
|
20℃ 导体直流电阻 |
≤ 0.047 Ω/km |
|
试验电压 |
91kV / 5min |
|
局部放电试验灵敏度 |
≤ 10 pC |
|
导体允许牵引力 |
84000 N |
|
电缆近似外径 |
约 122.4~127.4mm |
|
电缆近似重量 |
约 23454~24952 kg/km（≈ 23.5~25 吨/公里） |
|
最小弯曲半径 |
安装时 15D；靠近连接盒/终端 12D（D 为电缆外径） |
该供应商其他产品
120-560 /米

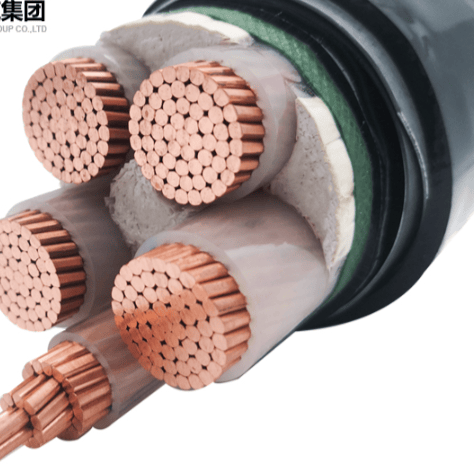

YJV YJV22铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
300-800 /米

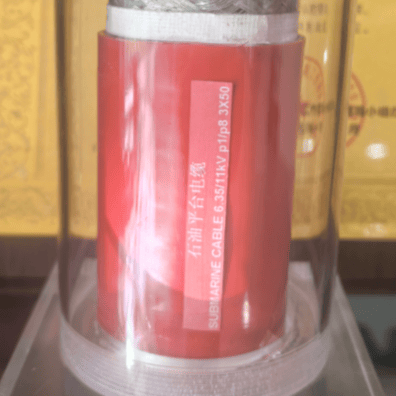

石油平台电缆
20-80 /米

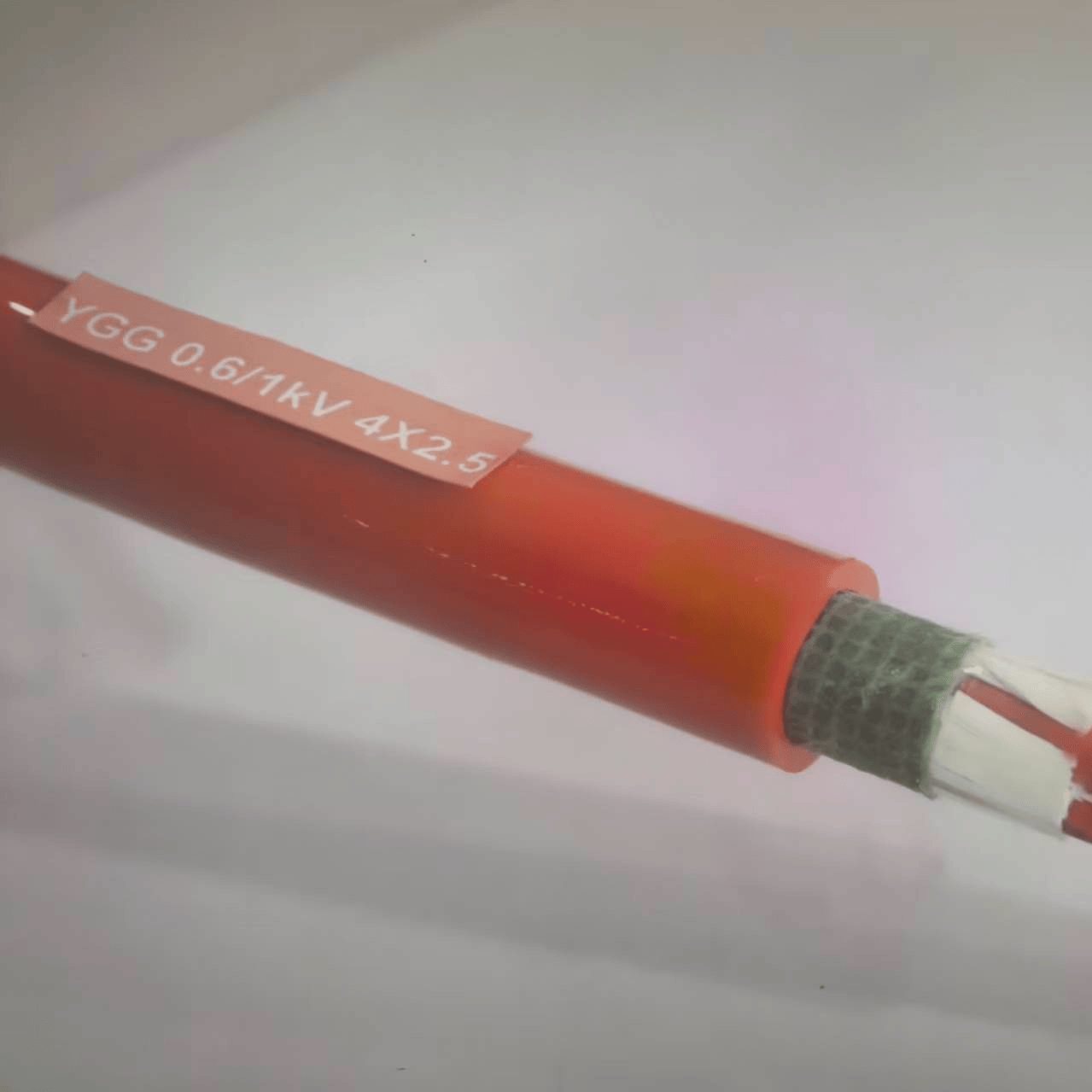

YGG 硅橡胶绝缘硅橡胶护套电力电缆
50-500 /米

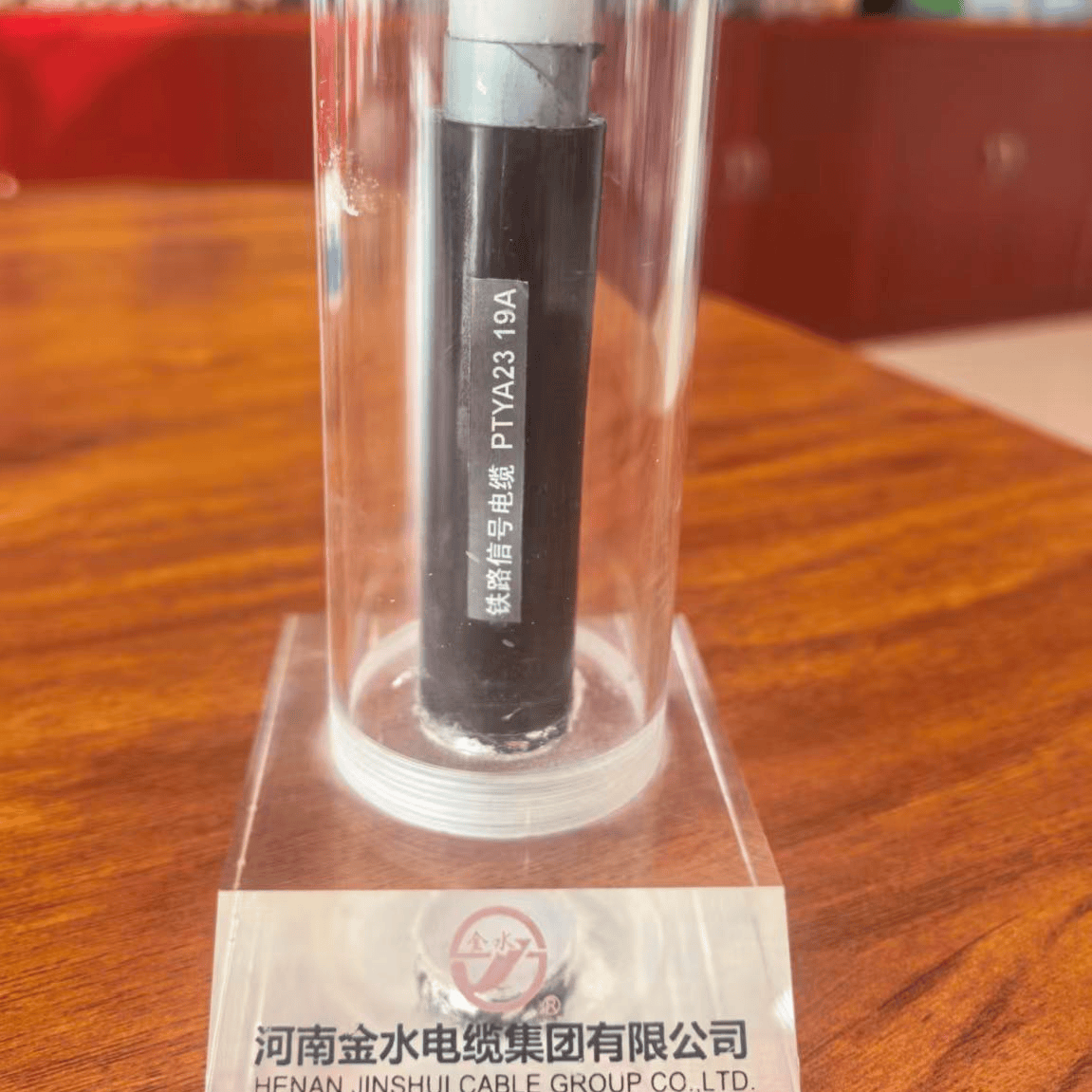

铁路信号电缆
