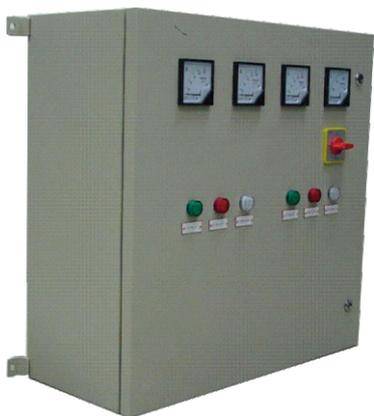

XM配电箱采用断路器、小型断路器、电度表、插座等元件，箱件采用冷轧钢板弯制焊接而成，箱体内部按装有防护隔板，使开关与带电体隔离。适用于大厦、宾馆、车站、医院和工厂企业以及民用住宅等建筑中，交流电压380V以下，频率50Hz的三相四线、三相五线的系统中作照明配电以及计量功能的小型配电箱设备。能对线路进行过载、短路保护。
主要结构特点
- 外壳采用冷轧钢板变制焊接而成，面板采用铰链连接，并配有专用锁。箱体内部安装有隔板，使开关与带电体隔离。
- 元器件安装方式：开关安装在镀锌C型支架上，元器件安装底板为镀锌板。
- 外部进出线方式：上进下出；也可以下进上出或同一方向进出线。
- 保护接地措施：箱内在PE排—TMY (2*20)mm²镀锌钢板，并贴有标志。PE排支架焊接在箱体上。外壳表面为静电喷涂，元器件安装板为镀锌板。接地螺钉M8，并用15-2mm²镀锡软铜辫子线将PE排和接地螺钉连接起来。
- 元器件接线方式：主开关出线每相采用10mm²或6mm²绝缘导线（10mm²为多股软线，6mm²为单股硬线），1-4分支开关进线采用：10mm²多股软线，5-9分支进线：6mm²单股硬线，电度表进出线：10mm²多股软线，均有色标。
- N排TMY (10*15)mm²裸铜排，PE排为2*20mm²镀锌钢板。
- 外形尺寸 (mm):高700，宽500，深200。
技术参数
- 额定工作电压：380V/220V
- 额定绝缘电压：500V
- 电气间隙：≥5.5mm
- 爬电距离：≥6.3mm
- 额定电流和短时耐受电流能力：250A-6A、6KA
- 主开关分断能力：10kA
- 出线回路额定电流：6A~250A
- 外壳防护等级：IP65
