一，BPK200-35/85-（10-n）Z型系列干式真空有载分接开关:该型分接开关适用于额定电压35KV及35KV以下电压等级，4000KVA以下的单相干式有载调流的消弧线圈。二， BPK200-10/35-（09-19）Z型系列干式真空有载分接开关：该型分接开关适用于额定电压10KV及10KV以下电压等级，1200KVA以下的单相干式有载调流的消弧线圈。三，BPKΔ200-10/35-□□型系列干式真空有载分接开关：该型分接开关适用于额定电压10KV及10KV以下电压等级，Y 接2500KVA，D接4000KVA以下的干式有载调压的电力变压器。四，BPKΔ165-35/75-□□型干式真空有载分接开关：该型分接开关适用于额定电压35KV及35KV以下电压等级，Y 接10000KVA，D接15000KVA以下的干式有载调压的电力变压器。（1，户内安装使用。2，环境温度：最高气温＋40℃、最低气温－25℃。3·，工作点海拔高度：不超过1000米。4 ，空气相对湿度：日平均：95%，月平均：90％。5， 安装场所应无严重爆炸性、腐蚀性气体及导电尘埃。）；三相BPK△150-10/35-□□/BPK△165-35/75-□□型号说明：B→三相250A及以下；P→真空触点切换；K→空气绝缘；△→D接或Y接；150（165）→额定电流；10（35）→电压等级；35（75）→最大纵绝缘；□□→档位和调压方式；单相BPK200-10/35-（09-19）Z/BPK200-35/85-（10-n）Z，型号说明：B→电流为750A/250A及以下；P→真空触点切换；K→空气绝缘；200→额定电流；10（35）→电压等级；35（85）→最大纵绝缘；（09-19）/（10-n）→最大分接位置数；Z→中部调流
1/5
视频

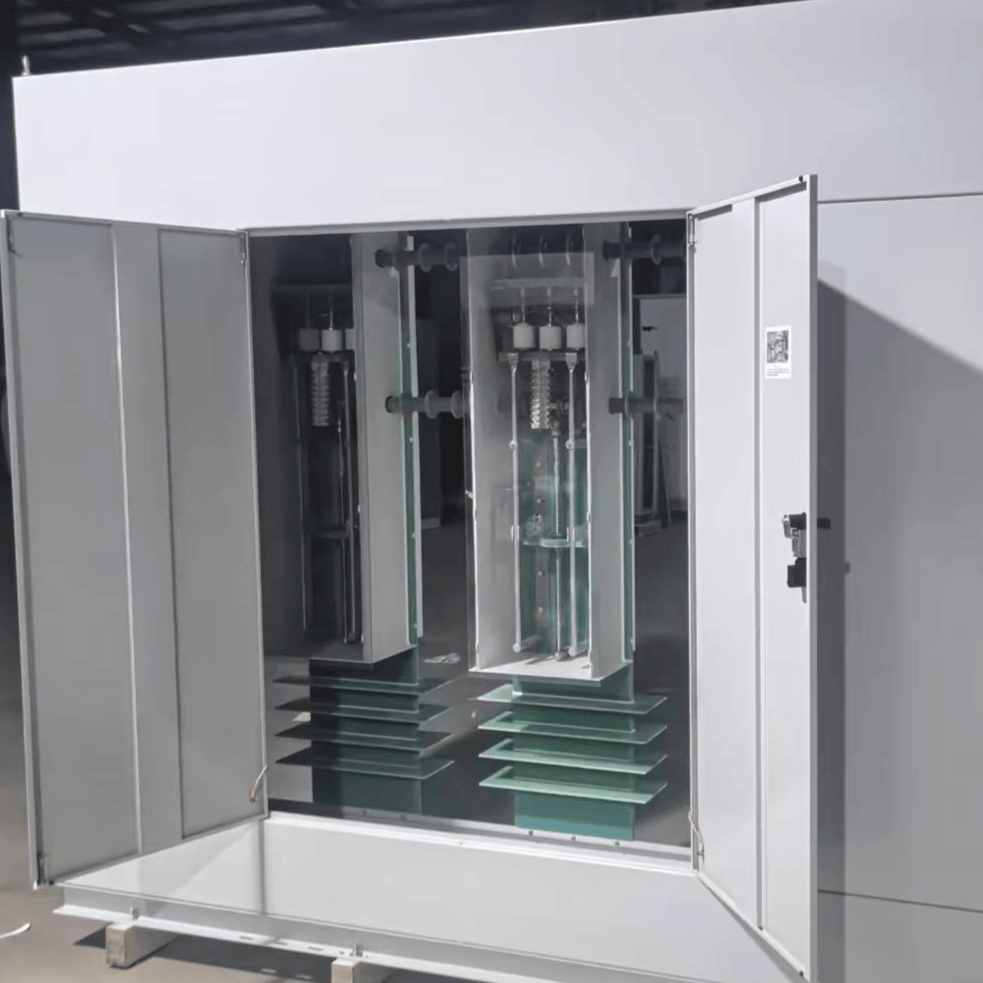

干式真空有载分接开关
EXW
¥30,000.00-150,000.00 /辆
产品介绍
技术参数
BPKΔ150-10/35-□□型系列干式真空有载分接开关:
|
项目 |
参数 |
|||||
|
（05-09） 线性调 |
（05-09）Z 跨接式 |
|||||
|
最大工作电压(kV) |
12 |
|||||
|
额定电流(A) |
150 |
|||||
|
承受短路能力(kA) |
热稳定（2S） |
3 |
||||
|
动稳定（峰值） |
7.5 |
|||||
|
频率(HZ) |
50或60 |
|||||
|
级电压(V) |
500 |
|||||
|
级容量(kVA) |
80 |
|||||
|
最大分接位置数 |
5、7、9 |
|||||
|
每级电动一次的时间 |
约9秒 |
|||||
|
每级切换一次的时间 |
约60毫秒 |
|||||
|
调压范围 |
±（2、3、4）×5％ |
|||||
|
调压方式 |
D接或Y接 |
|||||
|
对地及相 间绝缘（kV） |
额定外施耐受电压（50HZ/5min） |
35 |
||||
|
额定雷电冲击耐受电压(1.2/50μS) |
75 |
|||||
|
开关内部绝缘（kV） |
相邻分接间额定外施耐受电压（50HZ/5min） |
5 |
||||
|
相邻分接间额定雷电冲击耐受电压(1.2/50μS) |
20 |
|||||
|
最大与最小分接间额定外施耐受电压（50HZ/5min） |
15 |
|||||
|
最大与最小分接间额定雷电冲击耐受电压(1.2/50μS) |
50 |
|||||
|
触头电气寿命 |
大于10万次 |
|||||
|
机械寿命 |
大于50万次 |
|||||
|
操作频率 |
不小于60秒/次 |
|||||
|
开关的外形尺寸（长×宽×高）(mm) |
1300×400×1530 |
1645×400×1530 |
||||
|
重量(kg) |
280 |
370 |
||||
|
开关制造依据的标准 |
GB/T10230 IEC 60214 |
|||||
|
电动机 |
功率 |
140W |
||||
|
电压 |
单相220V |
|||||
|
最大电流 |
1.4A |
|||||
|
转速 |
1300r/min |
|||||
BPKΔ165-35/75-□□型干式真空有载分接开关:
|
项目 |
参数 |
|||||
|
（05-09） 线性调 |
（05-09）Z 跨接式 |
|||||
|
额定电压(kV) |
35 |
|||||
|
额定电流(A) |
165 |
|||||
|
承受短路能力(kA) |
热稳定（2S） |
3 |
||||
|
动稳定（峰值） |
7.5 |
|||||
|
频率(HZ) |
50或60 |
|||||
|
级电压(V) |
1000 |
|||||
|
级容量(kVA) |
80 |
|||||
|
最大分接位置数 |
5、7、9 |
|||||
|
每级电动一次的时间 |
约9秒 |
|||||
|
每级切换一次的时间 |
约60毫秒 |
|||||
|
调压范围 |
±（2、3、4）×2.5％ |
|||||
|
调压方式 |
D接或Y接 |
|||||
|
对地及相 间绝缘（kV） |
额定外施耐受电压（50HZ/5min） |
75 |
||||
|
额定雷电冲击耐受电压(1.2/50μS) |
170 |
|||||
|
开关内部绝缘（kV） |
相邻分接间额定外施耐受电压（50HZ/5min） |
6 |
||||
|
相邻分接间额定雷电冲击耐受电压(1.2/50μS) |
20 |
|||||
|
最大与最小分接间额定外施耐受电压（50HZ/5min） |
28 |
|||||
|
最大与最小分接间额定雷电冲击耐受电压(1.2/50μS) |
60 |
|||||
|
触头电气寿命 |
大于10万次 |
|||||
|
机械寿命 |
大于50万次 |
|||||
|
操作频率 |
不小于60秒/次 |
|||||
|
开关的外形尺寸（长×宽×高）(mm) |
2280×630×2160 |
2670×630×2160 |
||||
|
重量(kg) |
525 |
600 |
||||
|
开关制造依据的标准 |
GB/T10230 IEC 60214 |
|||||
|
电动机 |
功率 |
140W |
||||
|
电压 |
单相220V |
|||||
|
最大电流 |
1.4A |
|||||
|
转速 |
1300r/min |
|||||
BPK200-10/35-（09-19）Z型系列干式真空有载分接开关:
|
项目 |
参数 |
|||
|
最高工作电压(kV) |
12 |
|||
|
额定电流(A) |
200 |
|||
|
承受短路能力(kA) |
热稳定（2S） |
3 |
||
|
动稳定（峰值） |
7.5 |
|||
|
频率(HZ) |
50或60 |
|||
|
级电压(V) |
1200 |
|||
|
级容量(kVA) |
80 |
|||
|
最大分接位置数 |
9-19档 |
|||
|
每级电动一次的时间 |
约5秒 |
|||
|
每级切换一次的时间 |
约60毫秒 |
|||
|
对地绝缘（kV） |
额定外施耐受电压（50HZ/5min） |
35 |
||
|
额定雷电冲击耐受电压(1.2/50μS) |
75 |
|||
|
开关内部绝缘（kV） |
相邻分接间额定外施耐受电压（50HZ/5min） |
5 |
||
|
相邻分接间额定雷电冲击耐受电压(1.2/50μS) |
20 |
|||
|
最大与最小分接间额定外施耐受电压（50HZ/5min） |
15 |
|||
|
最大与最小分接间额定雷电冲击耐受电压(1.2/50μS) |
50 |
|||
|
触头电气寿命 |
大于10万次 |
|||
|
机械寿命 |
大于50万次 |
|||
|
操作频率 |
不小于60秒/次 |
|||
|
开关制造依据的标准 |
GB/T10230 IEC 60214 |
|||
|
电动机 |
功率 |
140W |
||
|
电压 |
单相220V |
|||
|
最大电流 |
1.4A |
|||
|
转速 |
1300r/min |
|||
BPK200-35/85-（10-n）Z型系列干式真空有载分接开关:
|
项目 |
参数 |
|||
|
最大工作电压(kV) |
38.5 |
|||
|
额定电流(A) |
200 |
|||
|
承受短路能力(kA) |
热稳定（2S） |
3 |
||
|
动稳定（峰值） |
7.5 |
|||
|
频率(HZ) |
50或60 |
|||
|
级电压(V) |
2000 |
|||
|
级容量(kVA) |
80 |
|||
|
最大分接位置数 |
10~17档 |
|||
|
每级电动一次的时间 |
约5秒 |
|||
|
每级切换一次的时间 |
约60毫秒 |
|||
|
对地绝缘（kV） |
额定外施耐受电压（50HZ/5min） |
85 |
||
|
额定雷电冲击耐受电压(1.2/50μS) |
200 |
|||
|
开关内部绝缘（kV） |
相邻分接间额定外施耐受电压（50HZ/5min） |
6 |
||
|
相邻分接间额定雷电冲击耐受电压(1.2/50μS) |
18 |
|||
|
最大与最小分接间额定外施耐受电压（50HZ/5min） |
28 |
|||
|
最大与最小分接间额定雷电冲击耐受电压(1.2/50μS) |
60 |
|||
|
触头电气寿命 |
大于10万次 |
|||
|
机械寿命 |
大于80万次 |
|||
|
操作频率 |
不小于60秒/次 |
|||
|
开关制造依据的标准 |
GB/T10230 IEC 60214 |
|||
|
电动机 |
功率 |
140W |
||
|
电压 |
单相220V |
|||
|
最大电流 |
1.4A |
|||
|
转速 |
1300r/min |
|||
