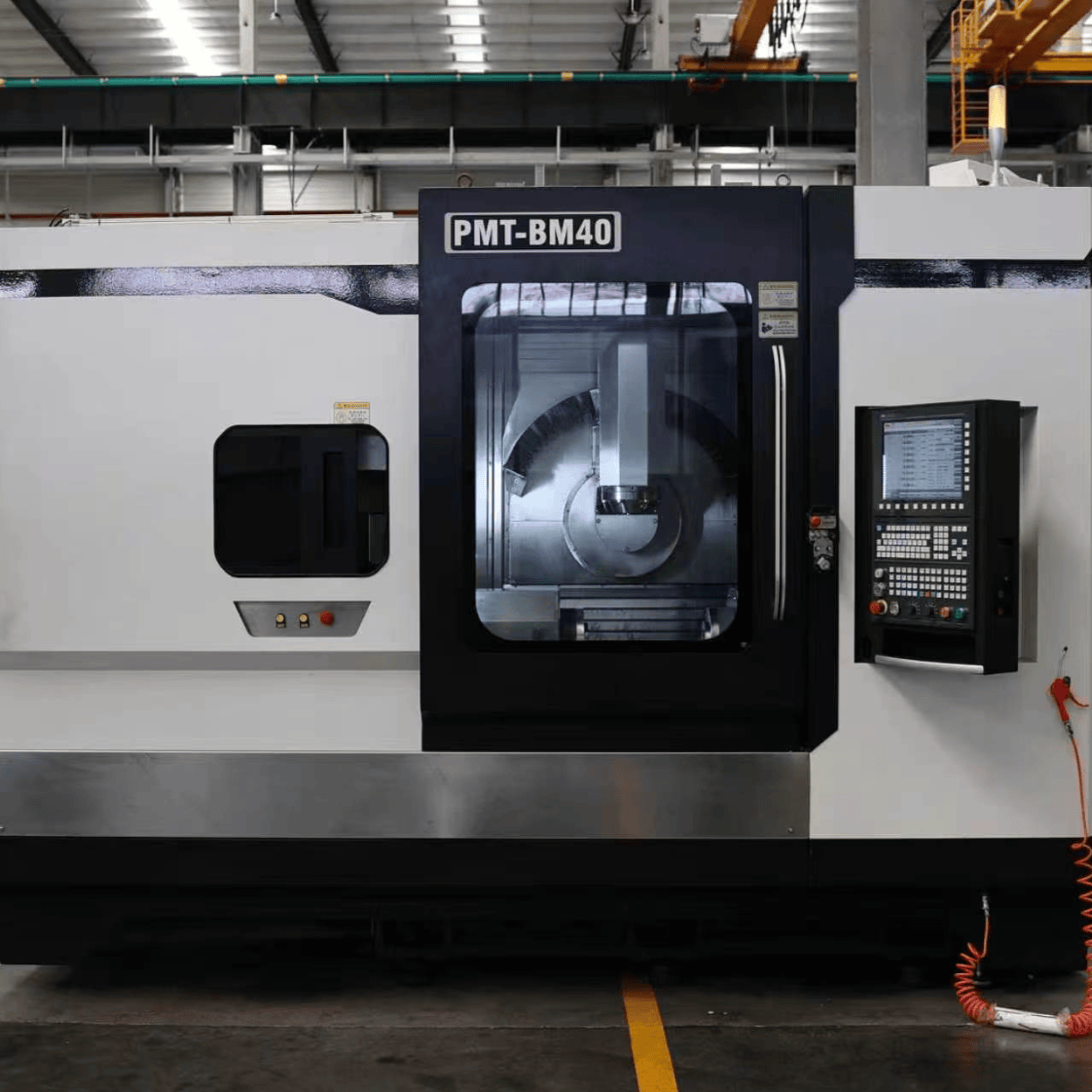

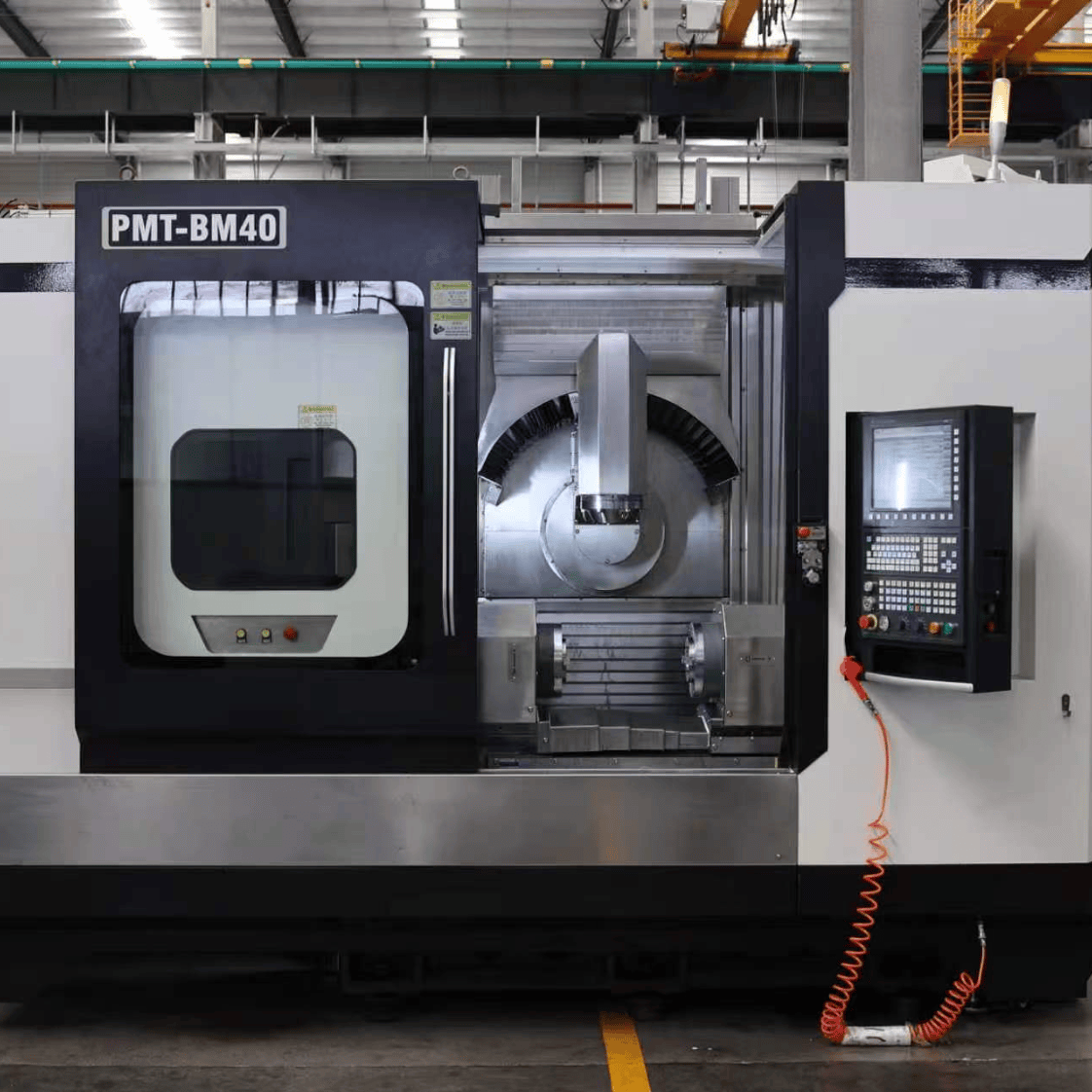

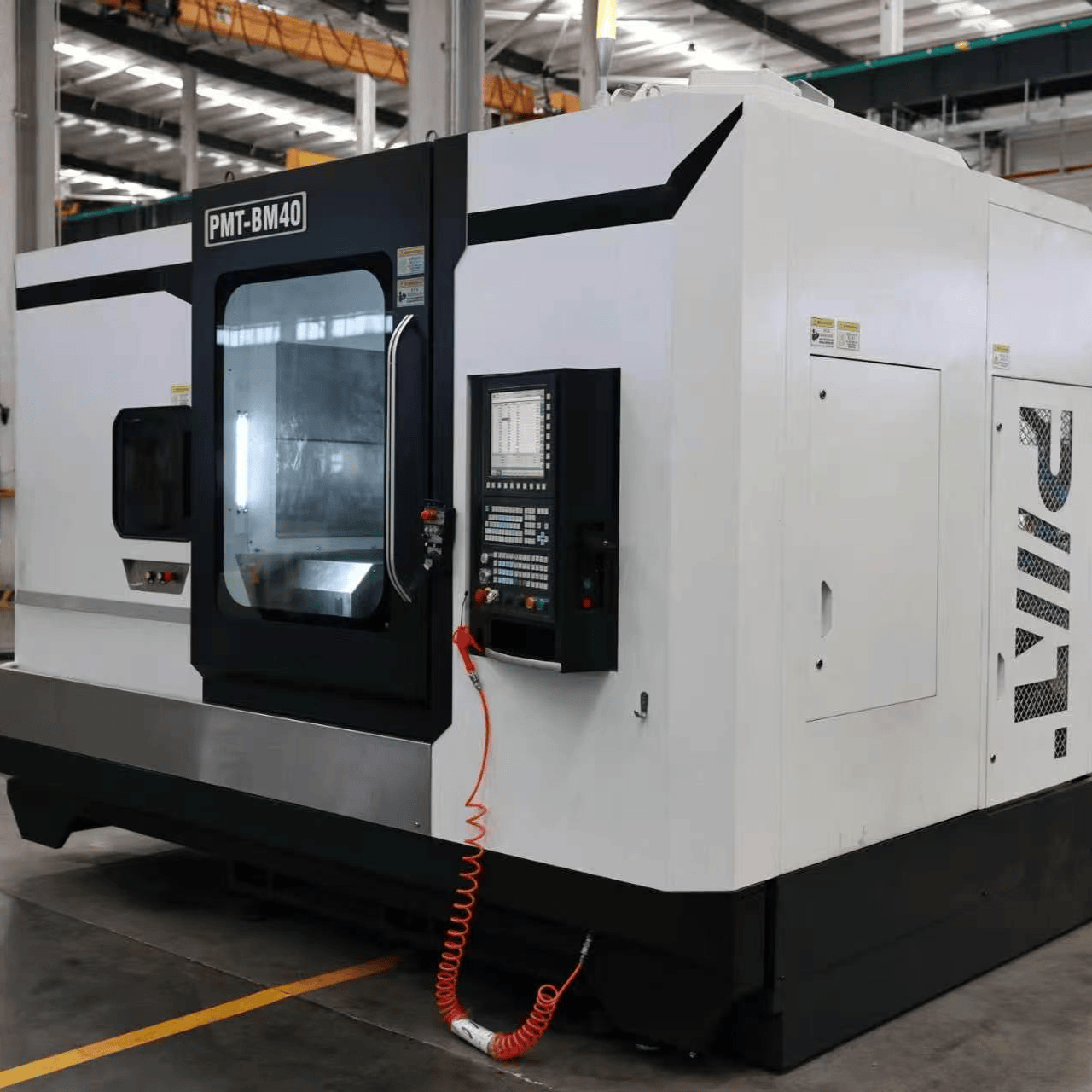

BM40-5i五轴联动叶片精密加工中心

长：4500

宽：4800

高：3400

占地面积 :21m²

机床重量（净重）：11t

X轴行程：500mm

Y轴行程：300mm

Z轴行程：450mm

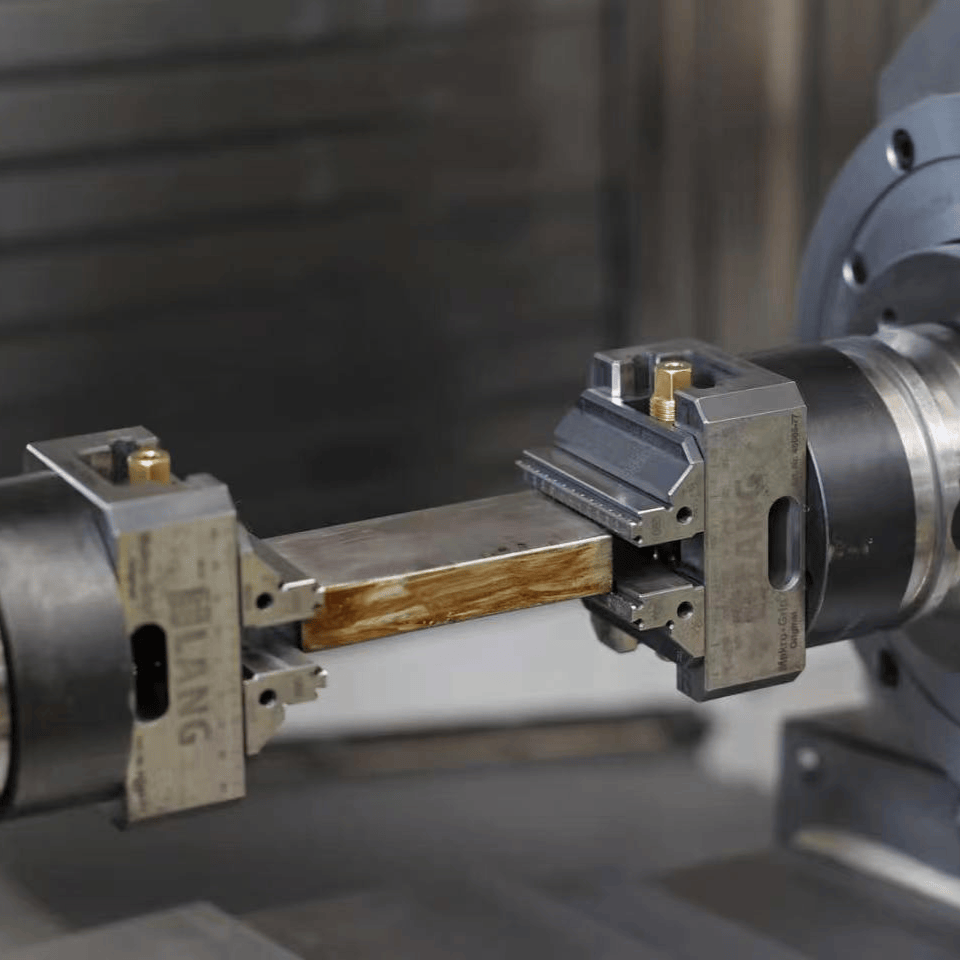

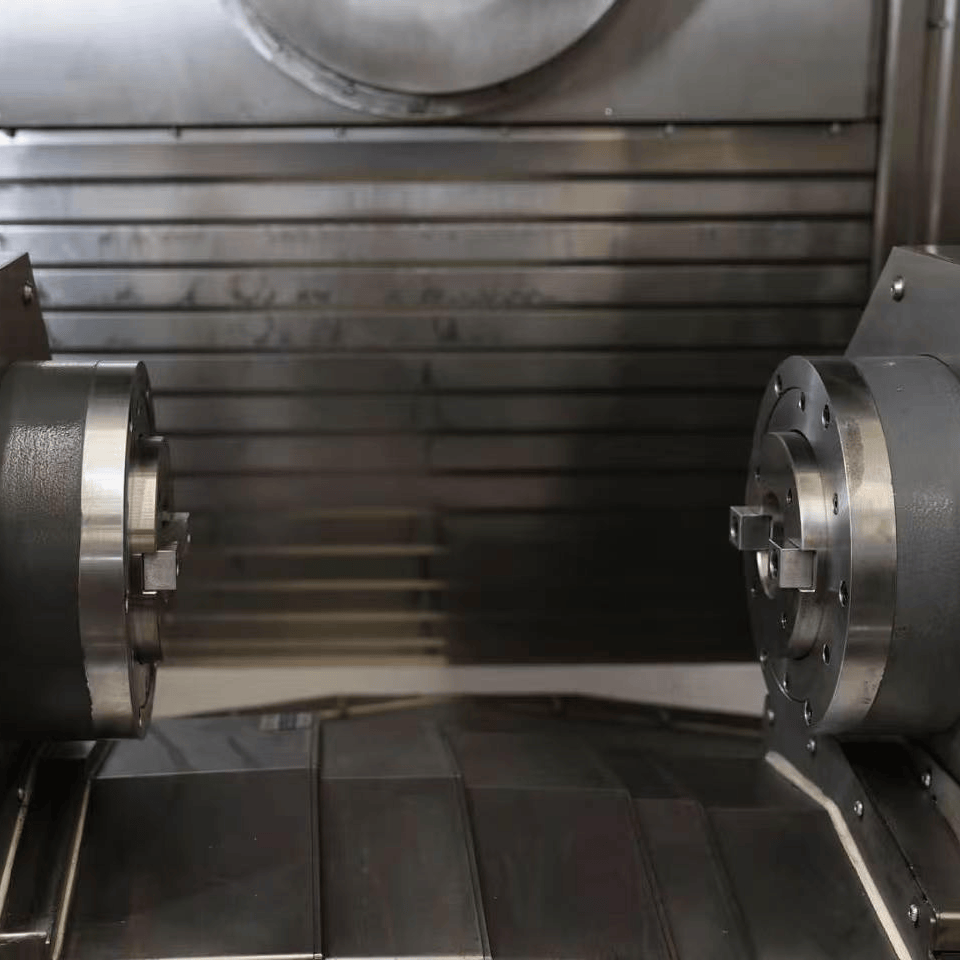

头、尾架主轴端面最大距离：500mm

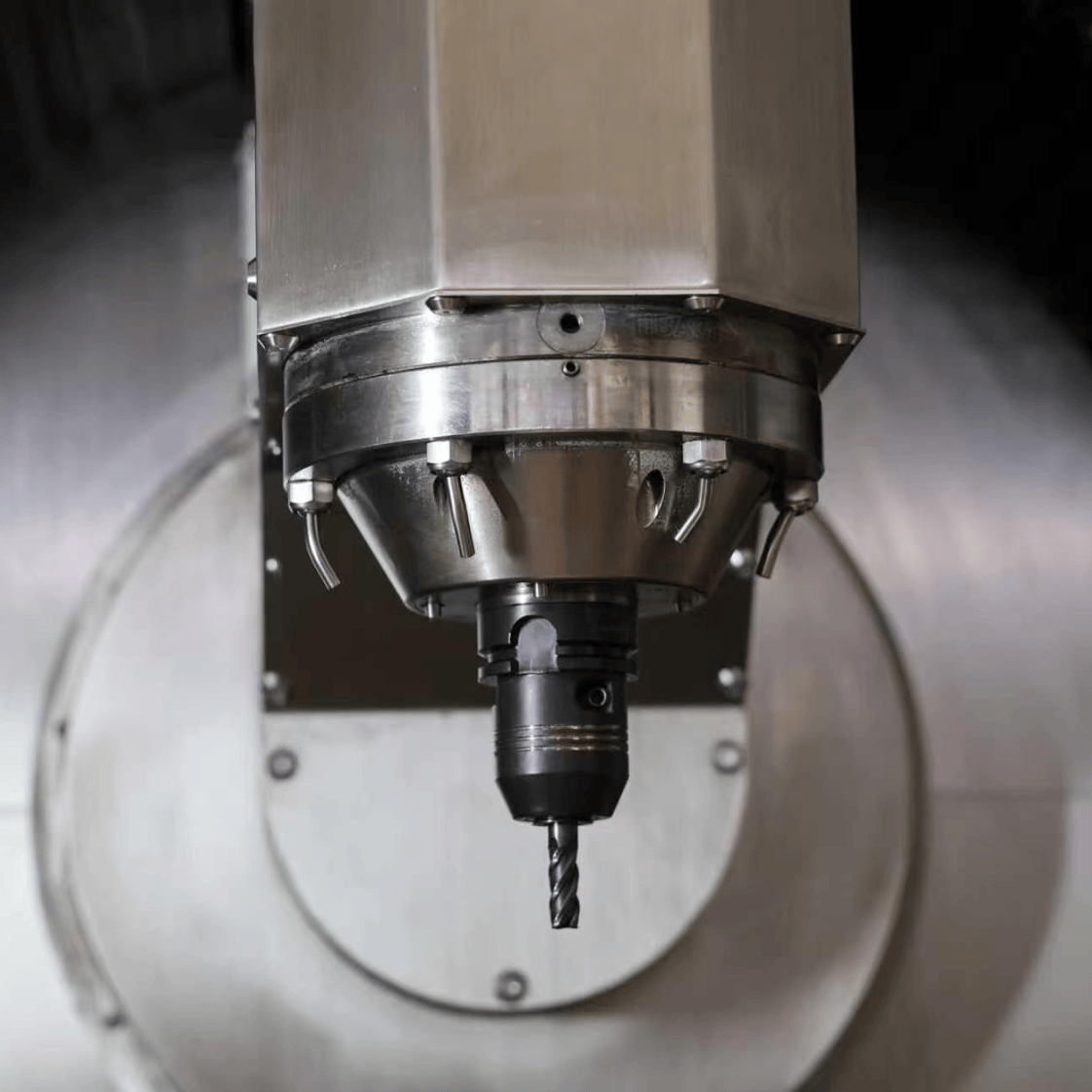

主轴最高转速：17000rpm

主轴最大功率：39kW

A/B轴动态响应速度快

A轴旋转角度：360°

A轴最大回转直径：Φ300mm

A轴最高转速：120rpm

A轴加速度:40rev/s²

B轴旋转角度：±40°

B轴最高转速：30rpm

B轴加速度: 15rev/s²

X/Y/Z轴快移速度：30m/min

X/Y/Z轴最大进给速度：12000mm/min

X/Y/Z轴加速度：1g

X/Y/Z轴定位精度：0.009mm

X/Y/Z轴重复定位精度 0.006mm

A/B轴定位精度：6/8/8 arcsec

A/B轴重复定位精度：4 arcsec

刀柄类型：HSK A63

刀库容量：16

最大刀具直径（满刀）：Φ106mm

最大刀具直径（临空）: Φ130mm

最大刀具长度:200mm

最大刀具重量:8kg
