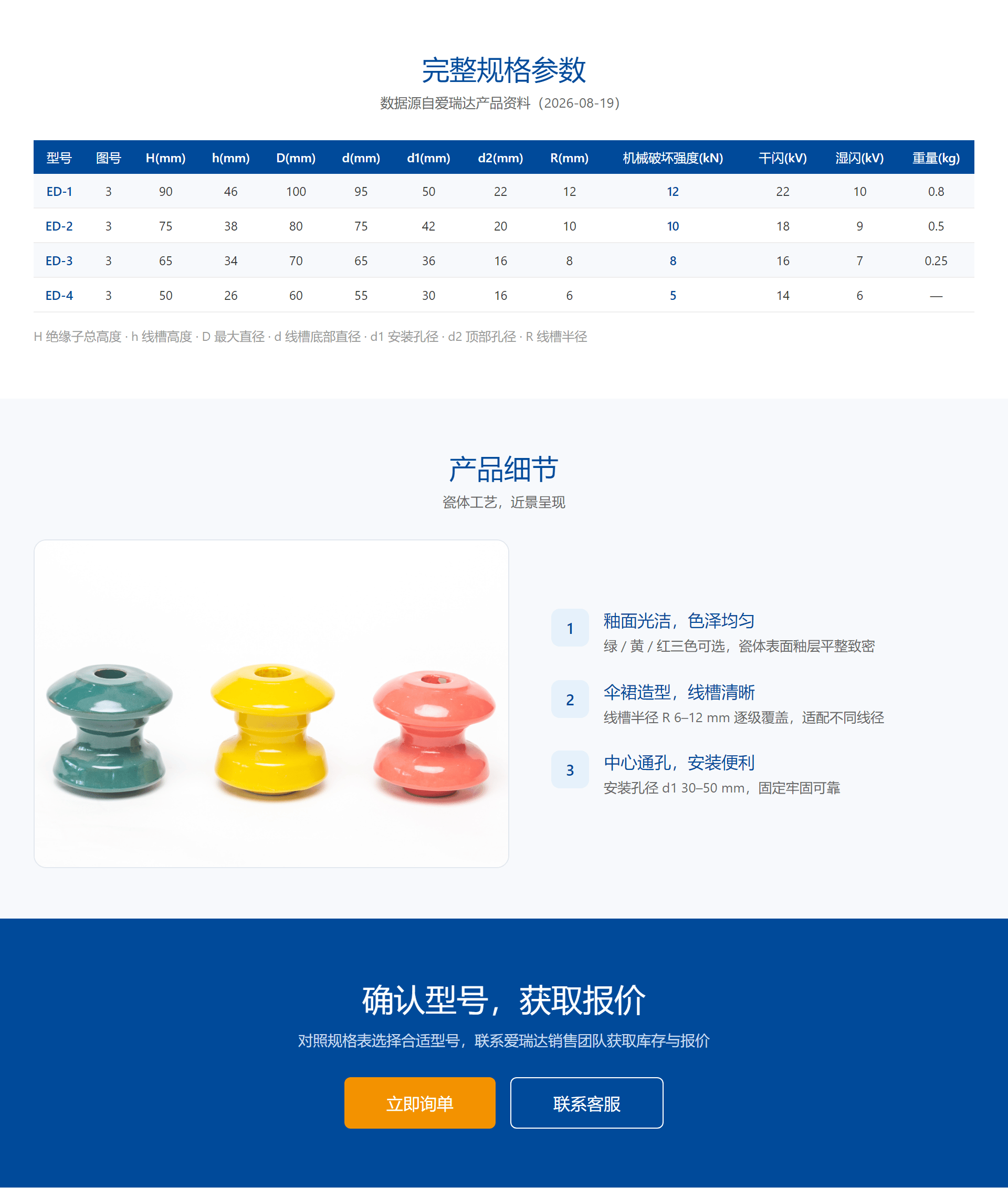

完整规格参数
数据源自爱瑞达产品资料（2026-08-19）
| 型号 | 图号 | H(mm) | h(mm) | D(mm) | d(mm) | d1(mm) | d2(mm) | R(mm) | 机械破坏强度(kN) | 干闪(kV) | 湿闪(kV) | 重量(kg) |
| ED-1 | 3 | 90 | 46 | 100 | 95 | 50 | 22 | 12 | 12 | 22 | 10 | 0.8 |
| ED-2 | 3 | 75 | 38 | 80 | 75 | 42 | 20 | 10 | 10 | 18 | 9 | 0.5 |
| ED-3 | 3 | 65 | 34 | 70 | 65 | 36 | 16 | 8 | 8 | 16 | 7 | 0.25 |
| ED-4 | 3 | 50 | 26 | 60 | 55 | 30 | 16 | 6 | 5 | 14 | 6 | — |
H 绝缘子总高度 · h 线槽高度 · D 最大直径 · d 线槽底部直径 · d1 安装孔径 · d2 顶部孔径 · R 线槽半径
产品细节

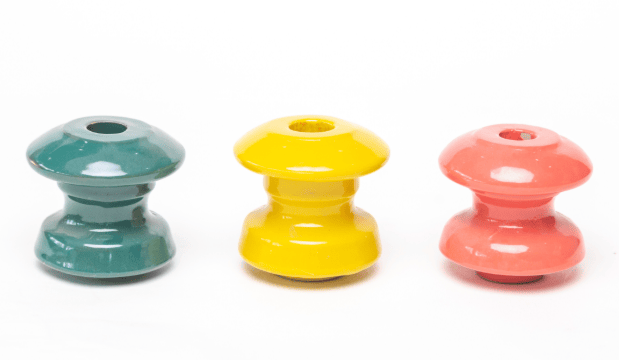

瓷体工艺，近景呈现
1
釉面光洁，色泽均匀
绿 / 黄 / 红三色可选，瓷体表面釉层平整致密
2
伞裙造型，线槽清晰
线槽半径 R 6-12 mm 逐级覆盖，适配不同线径
3
中心通孔，安装便利
安装孔径 d1 30-50 mm，固定牢固可靠
