SZS系列锅炉本体为双锅筒、纵置式、燃室D型布置结构，一侧为炉膛，另一侧为对流管束；通过下锅筒中间和两端的活动支座固定在本体底盘上，并保证锅炉整体向两端膨胀。炉膛四周为窄间距管水冷壁，炉膛左侧的水冷壁将炉膛与对流管束完全密封隔开，对流管束区后部为拉稀的错列结构，前部为顺序结构，炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区，然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器， 最后进入烟道入烟囱排向大气。
1/1

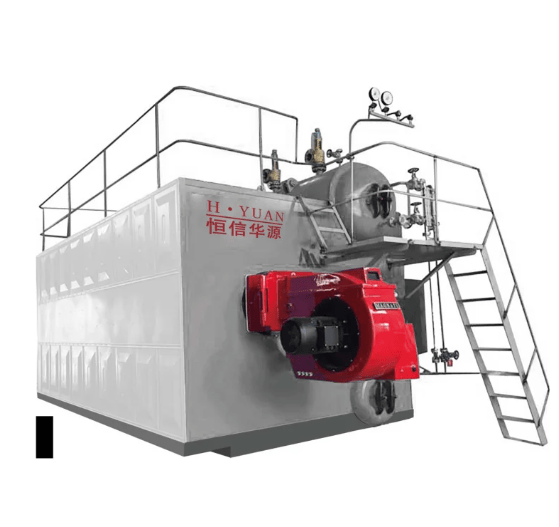

SZS系列冷凝式燃气（油）蒸汽（热水）锅炉
沟通报价
产品介绍
技术参数
| 锅炉型号 | SZS7-1.0/115 /70-QY |
SZS10.5-1.0/115 170-QY |
SZS14-1.25/115 /70-QY |
SZS17.5-1.25/115 /70-QY |
SZS21-1.25/115 /70-QY |
|
| 额定供热量(MW) | 7.0 | 10.5 | 14 | 17.5 | 21 | |
| 额定工作压力(Mpa) | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | |
| 额定出水口温度(℃) | 115 | 115 | 115 | 115 | 130 | |
| 额定进水口温度(℃) | 70 | 70 | 70 | 70 | 70 | |
| 受热面积 (m²) |
本体(m²) 冷凝器(m²) |
168 164 |
220 306 |
245.3 527 |
284.4 645.1 |
394.75 738.3 |
| 适用燃料 | 天然气、沼气、焦炉煤气、轻油、甲醇、生物柴油等 | |||||
| 天然气消耗量(Nm³/h) | 720 | 1080 | 1440 | 1800 | 2160 | |
| 热效率(%) | >98 | >98 | >98 | >98 | >98 | |
| 最大运输重量(t) | 42 | 48 | 52.5 | 57.5 | 65 | |
| 最大运输尺寸 L×W×H(m) |
7.87×3.4 ×3.34 |
8.85×3.85 ×3.93 |
8.51×3.85 ×3.75 |
9.31×3.77 ×3.75 |
10.1×4.13 ×4.15 |
|
| 锅炉型号 | SZS2-1.25-QY | SZS4-1.25-QY | SZS6-1.25-QY SZS6-1.6-QY SZS6-2.5-QY |
SZS10-1.25-QY SZS10-1.6-QY SZS10-2.5-QY |
SZS15-1.25-QY SZS15-1.6-QY SZS15-2.5-QY |
SZS20-1.25-QY SZS20-1.6-QY SZS20-2.5-QY |
SZS25-1.25-QY SZS25-1.6-QY SZS25-2.5-QY |
SZS30-1.25-QY SZS30-1.6-QY SZS30-2.5-QY |
||||
| 额定蒸发量(t/h) | 2 | 4 | 6 | 10 | 15 | 20 | 25 | 30 | ||||
| 额定工作压力(Mpa) | 1.25 | 1.25 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | ||||
| 额定蒸汽温度(℃) | 194 | 194 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | ||||
| 给水温度(℃) | 20 | 20 | 20 | 104/20 | 104/20 | 104/20 411.2 |
104/20 498 |
104/20 540 |
||||
| 本体(m²) | 46.22 | 35.8 | 63.4 | 132.2 | 273.6 | |||||||
| 受热面积 (m²) |
节能器(m²) 冷凝器(m²) |
23.3 15 |
35.8 25.4 |
63.4 41.5 |
132.2 62.8 |
273.6 101.1 |
411.2 134.7 |
504.8 168.3 |
471.2 252.4 |
|||
| 适用燃料 | 天然气、沼气、焦炉煤气、轻油、甲醇、生物柴油等 | |||||||||||
| 燃料消 耗量 |
天然气(Nm³/h) 轻油(kg/h) |
144 124 |
288 244 |
432 372 |
720 620 |
1080 930 |
1440 1240 |
1800 1550 |
2150 1860 |
|||
| 热效率(%) | >98 | >98 | >98 | >98 | >98 | >98 | >98 | >98 | ||||
| 最大运输重量(t) | 20.4 | 25 | 32 | 40 | 45 | 50.6 | 60 | 68.2 | ||||
| 最大运输尺寸 L×W×H(m) |
5.27×1.97 ×3.6 |
5.76×4.1 ×3.7 |
8×3.6 ×4.7 |
7.8×3.4 ×3.4 |
8.9×3.9 ×4 |
8.9×3.5 ×4 |
10.5×4.12 ×4.15 |
10.5×4.3 ×4.23 |
||||
