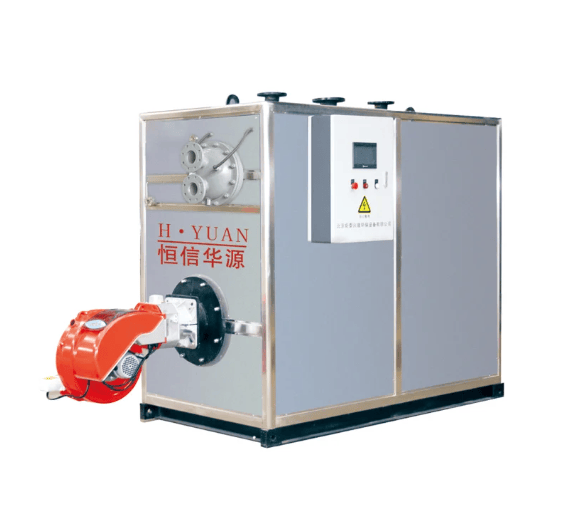

真空热水锅炉是种靠热媒介质的沸腾蒸发与冷凝换热而传递热量使水加热的换热设备，它由燃发换热器和冷凝换热器两部构成。蒸发换热器设有锅炉燃烧室，和对流受热面燃料燃烧放出的热量使受热面内热媒水产生相应的压力下的饱和蒸汽。蒸汽上升至冷凝段，在冷凝换热器内凝结，放出汽化潜热，将热量传递给换热器内的供热水，将水加热到一定的温度送到热用户。凝结后的凝结水又回到蒸发换热器中蒸发汽化，这样周而复始不断的向外界供给热量。
真空热水锅炉是利用水在不同压力下、沸腾温度有所差异的特性来进行工作的。在一个大气压力下(0.1MPa)，水的沸腾温度是100°C；而在0.06Mpa的压力下，水的沸腾温度则为85°C。真空相变换热式热水锅炉则是在真空度2.67Kpa~66.6Kpa的压力范围内工作的，对应的饱和温度是15°C~85°C。在真空锅炉的工作压力下，燃烧使热媒水的温度上升到饱和温度，并在水面上产生相同温度的蒸汽；然后向冷凝换热器内通凉水，管内的冷水被管外的水蒸气加热成热水送给用户，而管外的水蒸气被冷却凝结成水滴流回水面再一次被加热，从而完成了整个循环过程。
| 项目 | (LN)HYZK | ||||||||||||
| 0.35 | 0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.8 | 4.2 | 5.6 | 7.0 | ||||
| 锅炉本体 | 额定功率 | NW | 0.35 | 0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.8 | 4.2 | 5.6 | 7.0 | |
| 发热量 | 万大卡 | 30 | 60 | 90 | 120 | 150 | 180 | 240 | 360 | 480 | 600 | ||
| 额定出水压力 | Mpa | -0.02 | |||||||||||
| 额定出水温度 | ℃ | 70(△t20℃) 60(△t10℃) | |||||||||||
额定回水温度 |
℃ | 50 | |||||||||||
| 热效率 | % | 98%以上 | |||||||||||
| 计算换热面积 | m² | 9.8 | 16.3 | 24.3 | 37.4 | 39.4 | 45.4 | 57.9 | 93.2 | 128 | 186 | ||
| 锅炉净重 | t | 1.53 | 2.4 | 3.25 | 4.35 | 4.6 | 5.58 | 6.85 | 9.51 | 11 | 14 | ||
| 锅炉水容量 | t | 1.35 | 1.8 | 2.25 | 2.6 | 2.75 | 2.85 | 3.35 | 4.15 | 4.7 | 5.4 | ||
| 炉体 尺寸 |
L | mm | 2616 | 3166 | 3710 | 4010 | 4060 | 4360 | 4790 | 5881 | 5750 | 6270 | |
| H | 1825 | 2065 | 2350 | 2510 | 2650 | 2710 | 2960 | 3100 | 3180 | 3260 | |||
| 燃料消耗量 | 使用燃料 | 轻油/天然气 | |||||||||||
| 轻油 | Kg/h | 32.4 | 63.3 | 94.9 | 126.6 | 158.2 | 189.9 | 253.2 | 379.8 | 512 | 570 | ||
| 天然气 | Nm³/h | 38.4 | 76.7 | 115 | 153.4 | 191.7 | 230.1 | 306.8 | 460.2 | 608 | 697 | ||
注：1、燃料计算基准值：(1)天然气第一位发热值8500Kcal/Nm³；(2)轻柴油热值10300Kcal/Nm³/kg。
2、本公司不断追求技术革新，上述参数如有变动，均以产品出厂资料为准。
