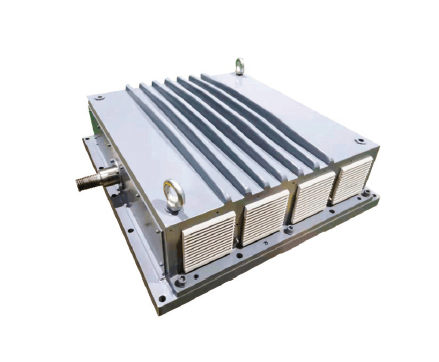

摇床永磁直驱系统

采用动矿摇床用永磁超低速高转矩电机驱动系统，代替现有凸轮－摇臂式摇床驱动系统，实现驱动冲程、冲次的各种运动轨迹在线控制，方便对不同矿石颗粒的摇床冲程、冲次修改，快速调整工况。根据选矿结果确定最优运动方案。电机输出轴与齿轮摇床直联，简化系统结构，降低安装和维护难度。

适用范围

摇床永磁直驱系统，可用于粗选、精选、扫选等不同作业，能依次排出品位较高的精矿和品位较低的尾矿。选别粒度砂(-2-0.5MM)、细(-0.5-0.074MM)、矿泥(-0.074)等不同粒级，广泛用于选别锡、钨、铋、钼、铁、锰、铅、锌、铬、金、银等难以处理的金属和贵金属矿、冶金废料、煤等矿石时，摇床的有效回收粒度范围为0.022~2毫米。

产品优势

系统效率高

永磁同步电机高效区间宽，运行效率高，系统传动损耗低，系统效率高。

适用性强

摇床冲程、冲次可实现在线修改，适应不同矿石颗粒，实用性强。

输送效率高

输送速度可调范围较宽，运行更精准，传动效率高。

免维护

结构简单，且免维护系统，基本免维护。

经济效益

在选矿率不变情况下系统节能约50%

矿石回收率增加7%

产品参数对比
