• 24小时免费咨询热线：0472-3384550（工作时间） 1394729434/13674777998
• 电子邮件 E-mail: 13947294349@163.com
产品性能特点
• 公司采用3000t水压机及1800t精锻机制造高端模具钢，锻造成型过程采用新型三向锻造法，从而减弱金属流线产生的各项差异进一步提高了材料的密实度及热处理后冲击功的等向性，等向性达到0.87以上。
• 产品材料纯净均一、组织致密，加工性能良好，具有较高的淬透性、耐热性、抗疲劳性、抗腐蚀性。

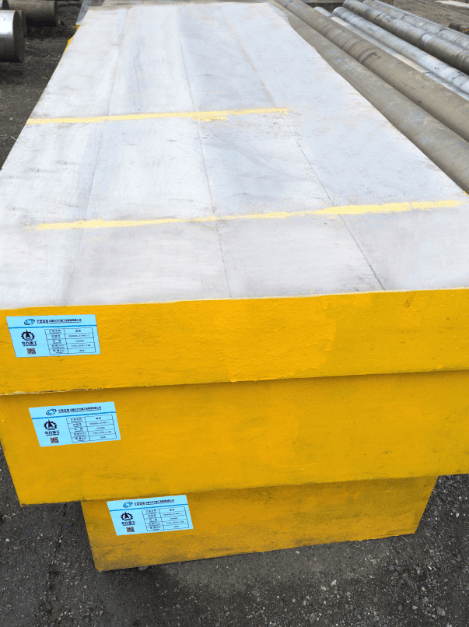

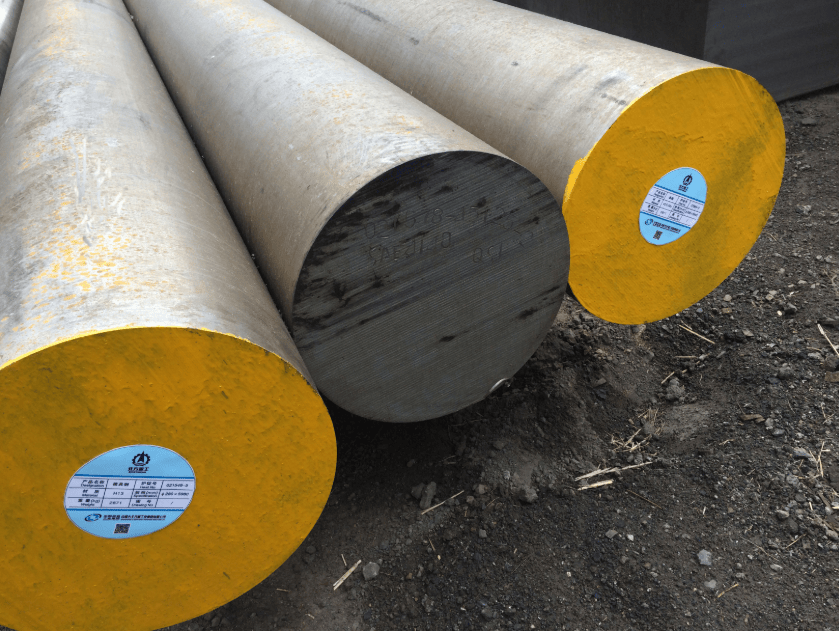

• 公司锻造模具钢的规格和材质覆盖了圆钢：外径φ80-700mm；模板：壁厚≤700 mm、宽度≤1200 mm、长度<6000mm以内的各种合金钢，具备年产5万吨模具钢的生产能力。
产品应用领域
• 广泛应用于汽车、家电、机电、建材等行业的材料成型模具。通过珠三角、长三角、重庆地区等行业知名经销商，实现了模具钢国内主要应用区域的全覆盖。
生产产品材质范围
• 公司可生产H13、P20、P4410、718、H13RE、YTR5、DH21、DH21+Co、8418类、DH350、DH360、4Cr13、4Cr13V等模具钢。
常见模具钢产品的性能指标
• 低倍组织(GB/T226、GB/T1979)
| 扁钢厚度或圆钢直径 | 一般疏松 | 中心疏松 | 锭型偏析 |
| ≤260mm | ≤1.0 | ≤1.0 | ≤1.0 |
| > 260～600mm | ≤1.0 | ≤1.0 | ≤2.0 |
• 非金属夹杂物（GB/T10561）
| 夹杂物类型 | A | B | C | D | ||||
| 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | |
| 级别 | ≤0.5 | ≤0.5 | ≤1.5 | ≤1.0 | ≤0.5 | ≤0.5 | ≤1.5 | ≤1.0 |
| 控制总量不大于2.5 | ||||||||
• 高倍组织及晶粒度(NADCA#207等)
| 退火显微组织 | 网状碳化物GB/T18254 | 晶粒度ASTM E112 |
| AS1-AS9 | 不超过3.0级 | ≥7.0级 |
• 冲击性能
| 材料牌号 | 无缺口冲击（NADCA#207,7*10*55） | 缺口冲击(GB/T229,10*10*55) |
| H13 | 250-380J | 10-16J |
| H13RE | 280-400J | 14-20J |
| YTR5 | 240-360J | 10-16J |
| 8418 | 280-450J | 20-35J |
| DH21 | 300-450J | 20-35J |
| DH350 | 320-450J | 20-35J |
