一、概述：

1、气体控制嵌入式触摸工控一体机；

2、防尘、抗压、耐高低温，抗干扰性强；

3、工控主板24小时在线LED背光源长寿命低功耗；

4、急速响应,多核CPU,性能稳定,工业主板,多孔散热设...解决气体检测难题-立业是您的不二之选。

二、产品主要应用于：环保、航天军工、石油石化、燃气、医疗、矿、冶金、市政工程、通讯、养殖等领域!

三、主要特点：

1、可接入标准Modbus RS-485信号的设备，壁挂式安装；

2、4路公共继电器输出(故障报警、一级报警、二级报警)；

3、提供与PLC或计算机通讯的RS232 或RS485标准通讯接口；

4、通过USB可以导出数据记录；

5、通过按键进行报警参数设定、测量范围设定、系统时间设定、通讯方式设定以及报警延时设定；

6、通过菜单可直接查询报警通道号、报警浓度和报警时间以及报警消音功能；

四、控制器将发出声光报警信号：

1、被测气体浓度超过设定的一级(A1低报)报警值时，蜂鸣器会发出稍缓的断续鸣叫声，报警总指示灯亮，一级报警公共继电器吸合；

2、被测气体浓度超过设定的二级(A2高报)报警值时，蜂鸣器会发出急促的断续鸣叫声，报警总指示灯亮，二级报警公共继电器吸合；

3、当气体探测器线路出现故障，如：气体探测器无信号输出、传输线路掉线、气体探测器信号输出超出测量范围时，蜂鸣器会发出连续鸣叫声，同时故障总指示灯亮；

五、主要功能：

1、数据记录功能：通过菜单可以直接查询历史数据记录，数据保存间隔时间自定义；

2、参数设定功能：控制器的工作参数可随时查看并修改，包括当前日期/时间、测量范围、各级报警限、通道屏蔽等；

3、报警输出控制功能：控制器有1个公共报警输出继电器，有4个可编程报警输出继电器。控制消防设备、报警设备或其他用途的设备；

4、通讯功能：控制器有1 个RS-232 和2个RS-485 输出接口，可以很方便地把数据传输给其它控制器、计算机等。控制器默认地址为:255，波特率为:9600。

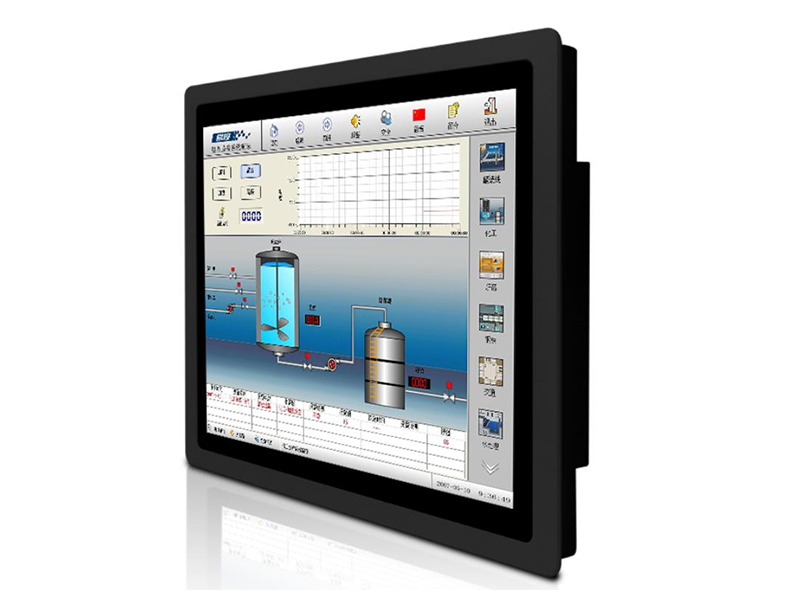

• 产品名称：气体报警触屏智能控制主机(LY7800)
• 工作电源：220VAC +10%，-15% ；50Hz ±5Hz
• 工作方式：巡检
• 输入信号：总线制RS485信号
• 输出信号：总线制RS485信号，支持RTU433或GPRS的无线传输（选配）
• 报警值设置：A1报警值、A2报警值；区间报警
• 报警功能：各级独立的LED 灯指示和不同频率的声响
• 报警输出：1路公共继电器，4 路继电器可设定
• 触点容量：220VAC，10A
• 通讯接口：RS-485 MODBUS；1个RS232 或RS485
• 工作温度：-10℃ - 60℃
• 工作湿度：0-95% 相对湿度（无冷凝）
• 环境压力：86~106kPa
• 显示方式：3.5寸IPS工业彩屏，分辨率800*600/1024*768/1280*1024
• 触摸屏：电阻/红外/电容
• 尺寸重量：8.4~19寸，了解详细请咨询工厂客服
• 报警方式：声音报警95 dB@30cm，红色LED 报警灯，短距离无线及不限距离GPRS无线报警传输方式
• 数据记录：自动存储，可连续存储30万组带日期时间数据，可用U盘导出数据,具备数据恢复功能；
• 数据打印：支持微型便携式数据打印机
• 防护等级：IP54
