一、概述：

H2LQM02型嵌入式液体活度监测仪采用嵌入式连续监测方式对核电厂液态排出流放射性活度浓度进行监测并将测量值转换为放射性活度浓度进行显示和记录。系统设置一级报警和二级报警，将测量值及报警信号(如果触发报警时)传输至电厂DCS系统。当液体放射性比活度超过阈值时可触发截止阀工作，停止排放。

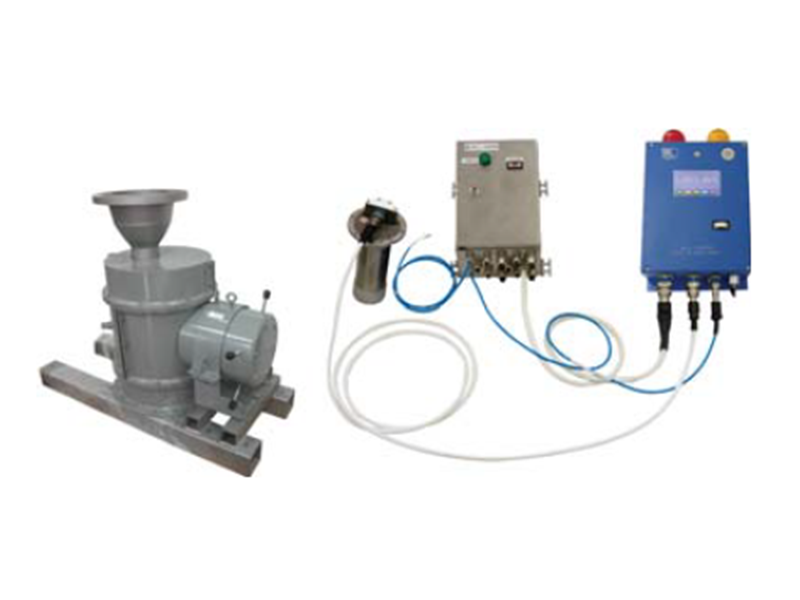

主要由H2GRM23/NaID型Nal闪烁体探测器、H2LPDU02-B型就地处理显示单元、H2EJB11型电气接线箱、铅屏蔽体、测量管段、流量计(可选)等部件组成。

二、仪器特点：

1、屏蔽铅室提供一个低本底的测量环境；

2、提供一段嵌入式测量管段；

3、具有内嵌²⁴¹Am稳峰源和温度非线性自动稳谱功能；

4、较宽的工作温度范围；

5、极优的防水防尘性能；

6、优良的电磁兼容性。

三、H2LQM02型嵌入式液体活度监测仪原理图：

1、探测器类型：NAI(TI)闪烁体探测器；

2、测量对象：γ射线；

3、灵敏体积：φ75mm×50mm；

4、测量范围：3.7×10³Bq/m³~3.7×10¹⁵Bq/m³(范围内6个数量级，调整测量管段)；

5、环境本底：≤10μGy/h(¹³⁷cs)；

6、相对固有误差：≤±20%；

7、能谱分析道数：1024；

8、能量范围：80keV~3MeV；

9、工作温度：0°~55°(探测装置)；0°~60°(电子设备)；

10、防护等级：IP65；

11、探测器尺寸：φ80mm×240mm；

12、探测器重量：~5kg；

13、铅室尺寸：φ650mm×550mm；

14、铅室重量：~800kg。
