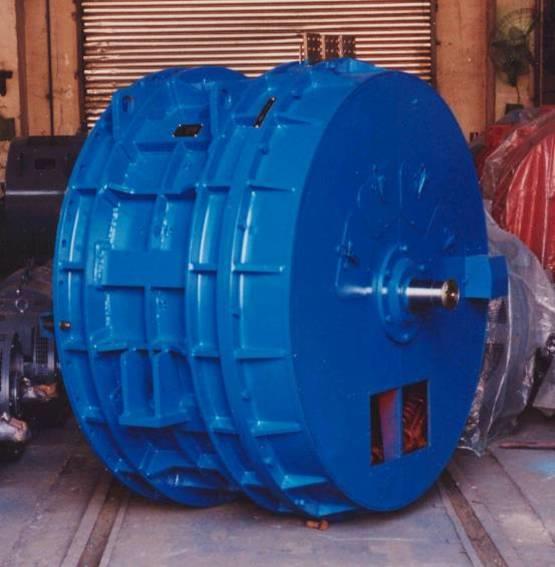

JF204D型同步主发电机为三相凸极式发电机，容积功率为5280kVA。该电机采用成熟制造工艺，并吸收了国外一些先进技术。具有大容量、高电压、绝缘等级高、温升裕度好等特点。转子采用单轴承支撑，磁极为一体化结构，并用高强度螺栓紧固在磁轭......JF204D型同步主发电机为三相凸极式发电机，容积功率为5280kVA。该电机采用成熟制造工艺，并吸收了国外一些先进技术。具有大容量、高电压、绝缘等级高、温升裕度好等特点。转子采用单轴承支撑，磁极为一体化结构，并用高强度螺栓紧固在磁轭上。集电环为铜环。转子一端通过轴承 E32626QTY和端盖与机座连接。定子扇形片采用优质硅钢板DW360-50，定子铁芯通过拉螺杆紧固。定、转子均经真空压力浸漆。该电机结构设计合理，技术性优良，已装用在东风8B货运重载内燃机车和东风11准高速客运机车上，该电机也可用于其它领域。 性能参数：型号 JF204D 安装方式 单轴伸 额定容量 3700KVA 励磁方式 他励 额定电压 540/770V 额定励磁电流 289/358A 额定电流 3955/2775A 额定励磁电压 74/92V 最大电流 5610A 转向 从轴伸端看为顺时针 额定转速 1000r/min 电机质量 6032kg 额定频率 116.7Hz 15℃时电阻 额定功率因数 0.95 定子绕组 0.0012Ω 绝缘等级 H 励磁绕组 0.1533Ω 通风方式 强迫通风 效率 96.4%/97.0% 定子接线 Y(带中性线) 电机外形尺寸 1682×1690×1152cm 空载特性(转速:1000r/min) 励磁电流(直流)(A) 400 340 292.5 249.9 226.1 189.1 150 100.5 48.8 0 线电压平均值(交流)(V) 834.5 799.6 774.9 742.8 719.1 673.4 600.8 444.4 233.6 9.4 短路特性(转速:1000r/min) 励磁电流(直流)(A) 220 200 175 150 125 100 短路电流平均值(交流)(A) 4384 4015 3501.3 3029 2534.7 2050
