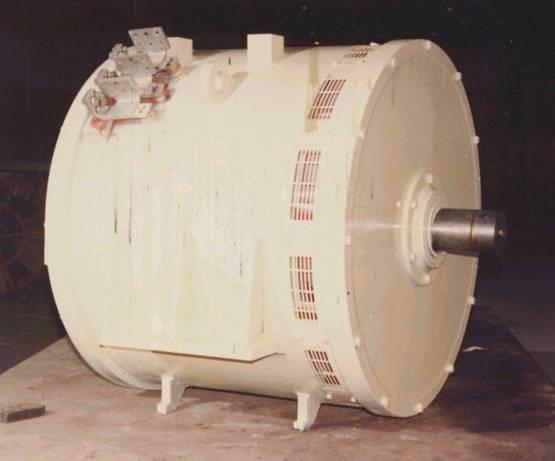

JF205A型同步主发电机

JF205A同步主发电机为三相凸极式发动机，双轴承支撑，自通风发电机。该电机具有体积小、电压高、调压比宽、高转速、绝缘等级高等特点。电机非传动端，轴头和支架热套配合构成支架装配, 支架装配、筒式磁轭和传递端的短轴三件对接，以减轻转......JF205A同步主发电机为三相凸极式发动机，双轴承支撑，自通风发电机。该电机具有体积小、电压高、调压比宽、高转速、绝缘等级高等特点。电机非传动端，轴头和支架热套配合构成支架装配, 支架装配、筒式磁轭和传递端的短轴三件对接，以减轻转子重量。磁极为一体化结构，并用高强度螺栓紧固在磁轭上。集电环为铜滑环。电机装用进口轴承，传动轴承为NU2230EC4/VA301。非传动端轴承为NJ-326EC4/VA301＋HJ326EC。定子扇形片采用优质硅钢板DW360－50，定子铁芯通过拉螺杆紧固后热套在机座上；定、转子均经真空压力浸漆工艺。传动端装有离心式风扇。该电机设计结构合理，技术性能优良。已装用在大连机车厂2000马力出口缅甸CKD7窄轨电传动内燃机车上，该电机也可用于其他领域。 性能参数：型号 JF205A 安装方式 双轴伸 额定容量 1130KVA 励磁方式 它励 额定电压 216/644V 额定励磁电流 184/245A 额定电流 3000/1007A 额定励磁电压 43/56V 最大电流 4800A 转向 从滑环端看为顺时针 额定转速 1800r/min 电机质量 3663kg 额定频率 150HZ 15℃时电阻 额定功率因数 0.95 定子绕组 0.000884Ω 绝缘等级 H 励磁绕组 0.1383Ω 通风方式 自通风 效率 93.2%/88.3% 定子接线 Y(带中性线) 电机外形尺寸 1150×1280×1445mm 短路特性(转速:1800r/min) 励磁电流(直流)(A) 300 283.1 213.1 162.1 126.8 95.2 75.5 54.1 37.8 20.5 11.3 0 线电压(交流)(V) 685.4 680.6 644.3 599.8 549.9 475.3 400.7 301.5 217.3 126 77.8 4.3 短路特性(转速:1800r/min) 励磁电流(直流)(A) 191.3 163.3 136 108.7 81.7 54.3 26.5 短路电流(交流)(A) 3516.7 3014.7 2510.3 2008.0 1507.7 1004.0 503.3
