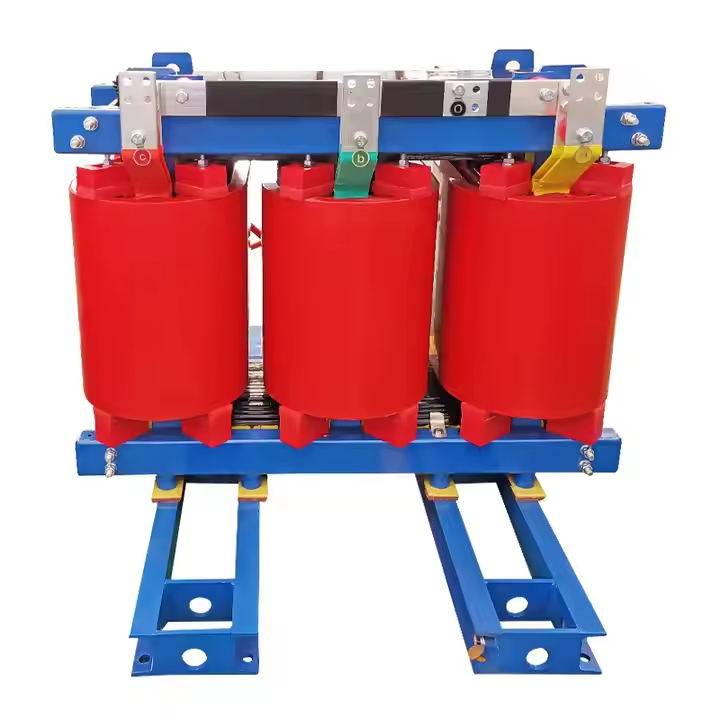

SC10(11)系列、SCB10(11)系列10KV级树脂绝缘干式电力变压器
- 产品特点：
- 高机械强度：铸造线圈具有高机械强度，能够承受突发短路能力。
- 高防潮性和抗腐蚀能力：特别适用于极端环境条件下运行，可直接投入运行，无需干燥处理。
- 低局部放电，长寿命：线圈经过真空处理和正压浇注，层间和匝间无气泡，可大幅减少局部放电量。此外，环氧树脂浇注线圈具有极高的机械强度和突发短路能力。
- 温度保护与外壳保护：为产品的安全可靠运行提供保障。
- 线圈设计与制造：
- 高压线圈结构优化，提高了线圈内部的电气强度和散热能力，使产品具备强大的过载能力。
- 低压线圈采用铜箔材料，有效减少线圈端部的漏抗。
- 铁芯制造：为减少变压器的空载损耗和噪声，采用WISCO 300120硅钢片制造铁芯，提升铁芯机械强度并降低噪音。
- 此设计确保变压器在高效、安全、可靠的情况下运行，同时适用于复杂的使用环境。
|
SCB10(11)系列10KV级树脂绝缘干式电力变压器参数表 |
|||||||
|
产品标准：GB1094.11-2007 GB/T10228-2015 IEC60072 额定高压：6、6.3、10、10.5、11kV 额定低压：0.4kVA 分接范围：±2x2.5 或±5% 矢量组：Dyn11 或 Yyn0 绝缘等级：L175T/AC35/AC5 |
|||||||
|
产品型号 |
无负载损耗（W） |
负载损耗120℃（W） |
负载损耗% |
阻抗% |
总重量Kg |
油漆高度E/D(mm) |
尺寸长宽高（mm） |
|
SC10/(11)-50/10 |
270/240 |
1000 |
2 |
4 |
390 |
660/550 |
1000*880*1030 |
|
SC10/(11)-80/10 |
370/320 |
1380 |
1.5 |
570 |
660/550 |
1030*880*1060 |
|
|
SC10/(11)-100/10 |
400/350 |
1570 |
1.5 |
630 |
660/550 |
1060*880*1090 |
|
|
SC10/(11)-125/10 |
470/410 |
1850 |
1.3 |
815 |
660/550 |
1150*950*1140 |
|
|
SC10/(11)-160/10 |
540/480 |
2130 |
1.3 |
860 |
660/580 |
1120*950*1140 |
|
|
SC10/(11)-200/10 |
620/550 |
2530 |
1.1 |
1000 |
820/600 |
1140*950*1160 |
|
|
SC10/(11)-250/10 |
720/630 |
2760 |
1.1 |
6 |
1150 |
820/600 |
1160*950*1180 |
|
SCB10/(11)-315/10 |
880/770 |
3470 |
1 |
1310 |
820/660 |
1060*1250*1290 |
|
|
SCB10/(11)-400/10 |
980/850 |
3990 |
1 |
1490 |
820/660 |
1100*1250*1390 |
|
|
SCB10/(11)-500/10 |
1160/1020 |
4880 |
1 |
1930 |
1070/660 |
1190*1350*1500 |
|
|
SCB10/(11)-630/10 |
1340/1180 |
5880 |
0.85 |
1970 |
1070/820 |
1430*1350*1500 |
|
|
SCB10/(11)-630/10 |
1300/1130 |
5960 |
0.85 |
1970 |
1070/820 |
1430*1350*1500 |
|
|
SCB10/(11)-800/10 |
1520/1330 |
6960 |
0.85 |
2280 |
1070/820 |
1380*1450*1550 |
|
|
SCB10/(11)-1000/10 |
1770/1550 |
8130 |
0.85 |
2750 |
1070/820 |
1450*1500*1630 |
|
|
SCB10/(11)-1250/10 |
2090/1830 |
9690 |
0.85 |
3380 |
1070/820 |
1520*1500*1630 |
|
|
SCB10/(11)-1600/10 |
2450/2140 |
11730 |
0.85 |
3850 |
1070/1070 |
1620*1500*1870 |
|
|
SCB10/(11)-2000/10 |
3050/2700 |
14450 |
0.7 |
4500 |
1070/1070 |
1620*1500*1990 |
|
|
SCB10/(11)-2500/10 |
3600/3200 |
17170 |
0.7 |
5320 |
1070/1070 |
1720*1550*2040 |
|
