美国IBM公司的研究人员近期开发了一种非等温固化监测技术，能够同时测量热固性材料在层压过程中的介电响应和粘度变化。这项技术通过微介电传感器嵌入流变仪实现，为优化热固性加工提供了新方法。

在非等温固化过程中，B阶预浸料加热至175°C时，粘度随温度升高先下降后上升。当材料通过玻璃化转变温度（Tg约50-60°C）时，粘度急剧降低；随着交联反应开始，粘度达到最小值后迅速增加。这一过程对热固性材料加工至关重要，直接影响层压质量。

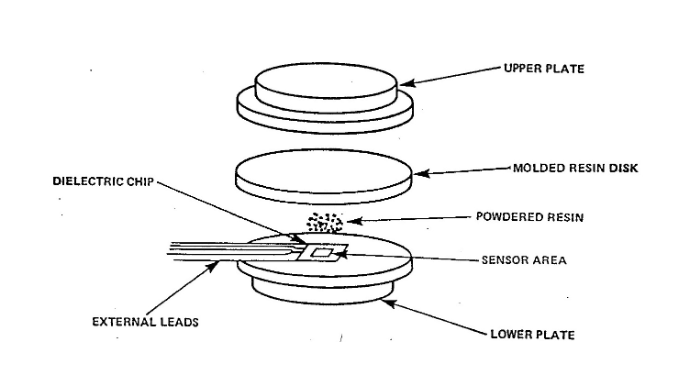

20世纪80年代初，麻省理工学院Steve Senturia教授团队引入微介电计，推动了介电测量技术的发展。IBM研究人员在此基础上，使用叉指式梳状电极配置的微介电传感器，将其嵌入流变仪的可丢弃铝板中，实现了同时测量。传感器小巧，可嵌入工艺工具，材料固化时软化覆盖电极，便于监测。

实验采用预浸料粉末模压的致密树脂圆盘确保良好电极接触。对双马来酰亚胺三嗪环氧树脂体系进行测量，介电损耗因子和复数粘度作为时间函数绘制。结果显示，介电损耗因子在玻璃化转变区域出现肩峰，在粘度最小值附近达到最大值，并在固化后期显示肩峰，与粘度上升同步。

进一步分析表明，介电损耗因子在多个频率下测量，揭示偶极弛豫的频率依赖性。对于氰酸酯树脂体系，不同加热速率下，损耗因子超过最大值后出现峰值，指示玻璃化转变发生。当固化温度低于完全固化Tg时，Tg等于固化温度可能导致“反向”玻璃化转变，偶极弛豫峰被观察到。

这项非等温固化监测技术由IBM在美国研发，通过同时测量介电和粘度数据，帮助理解热固性材料固化行为，优化加工参数。相关研究发表在《Polymer Engineering and Science》等期刊，为工业应用提供参考。未来工作将探讨更多非等温固化结果，推动材料科学进展。
