美国国家仪器公司近日发布一款基于FPGA的锁相放大器参考设计。该设计利用PXI平台和开放FPGA技术，可将现有采集卡等硬件转化为高性能数字锁相放大器，支持从DC到3.2GHz采样率，适用于微弱信号检测场景。

传统锁相放大器在通道扩展和系统同步方面存在限制，难以满足高密度多通道并行需求。这款FPGA锁相放大器参考设计通过开放式架构，提供即开即用功能和算法自定义能力。用户无需编写底层代码即可配置滤波器，同时可嵌入自定义解调算法，实现软件定义仪器。

该FPGA锁相放大器参考设计具有广泛的硬件适配性，可部署于多种NI硬件平台，包括R系列和FlexRIO。它支持高密度通道并行，单机箱可实现数十通道系统，并利用GPS/PPS驯服时钟实现分布式异地同步，构建统一时基测量网络。

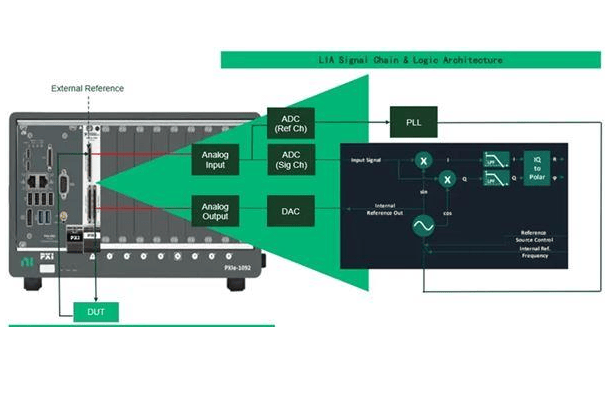

在宽频信号处理方面，该FPGA锁相放大器参考设计引入N-SPC并行处理技术，适配从低速到高速的各类硬件。当使用3.2 GS/s采样率的FlexRIO数字化仪时，可实现DC至320MHz信号带宽覆盖，直接在数字域完成高保真解调。该设计支持多种解调架构，如外部PLL和内部参考模式，满足不同应用需求。
