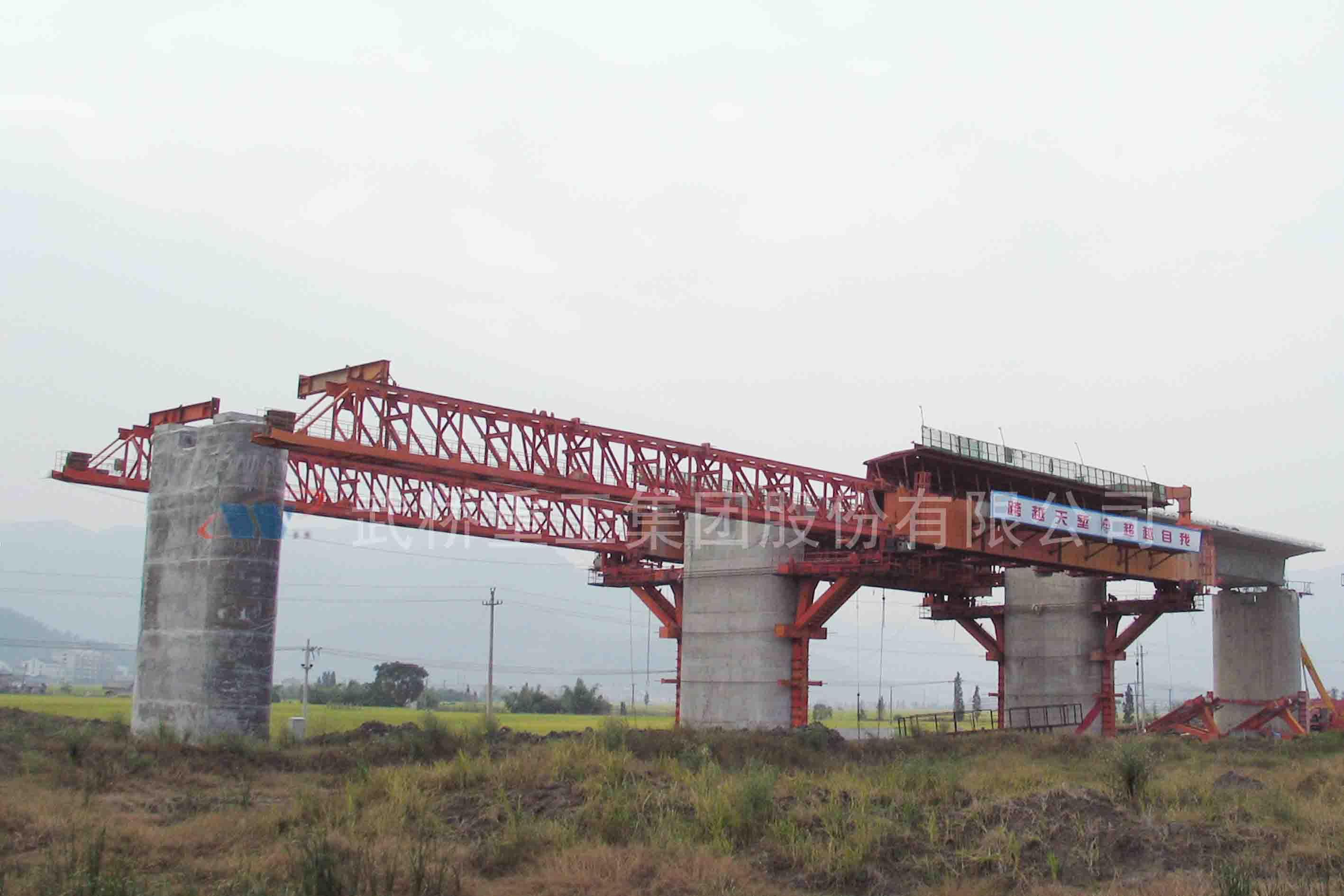

简介： ZQM900（32m）移动模架造桥机是为了配合客运专线32m简支箱梁在原位现浇的施工工法而设计制造的桥梁施工设备。 本机采用桥面下支承，利用两组钢箱梁支承模板，通过模板开合、模架纵移、横移、支腿自移等功能，实现对混凝土梁原位现浇......简介： ZQM900（32m）移动模架造桥机是为了配合客运专线32m简支箱梁在原位现浇的施工工法而设计制造的桥梁施工设备。 本机采用桥面下支承，利用两组钢箱梁支承模板，通过模板开合、模架纵移、横移、支腿自移等功能，实现对混凝土梁原位现浇、逐孔成桥的施工工法。具有操作简单、占用施工场地少、节约制架设备投资、造价相对低廉等特点。尤其适用于特殊地形环境，如：桥址两边是隧道、深山峡谷、江河或湖泊滩地、跨越交通线路等。 名称含义: ZQM――移动模架造桥机，900――所制箱梁最大重量为900t。 客运专线用桥的桥墩一般为矩形或圆端形墩，墩身高一般为4～17.5m，桥宽为13.4m，跨度为32.6m，其中有的夹有24.6m。工作原理： 1、制梁： 两组钢箱梁支承模板，在模板内现场浇注混凝土箱梁。底模通过螺旋顶调整预拱度，侧模通过支撑螺杆调整线型，以保证梁型正确。本机采用桥面下支承式，混凝土梁的重量及模架的自重通过四个支顶油缸传递到墩旁托架上，再通过墩旁托架下部立柱传至承台。 2、脱模： 四个支顶油缸收缩，模架整体脱模落于支承台车滑道上。 3、支腿自移： 前、中、后扁担吊挂模架及前导梁，模架自重转至桥面，支腿卸荷。利用垂直吊挂油缸使墩身两边的墩旁托架和支承台车脱离墩身，反钩轮钩住主梁轨道外侧，用本机卷扬机牵引支腿向前方桥墩移位并安装。 4、模架纵移： 前、中扁担卸载，后扁担仍吊挂模架，松开横向联接系，模架对开成两组。后扁担走行轮落于桥面轨道上，钢箱梁前部及前导梁落于支承台车滑道上，由纵移油缸步进式向前顶推，后扁担和两组模架一同前移至新的桥位。
