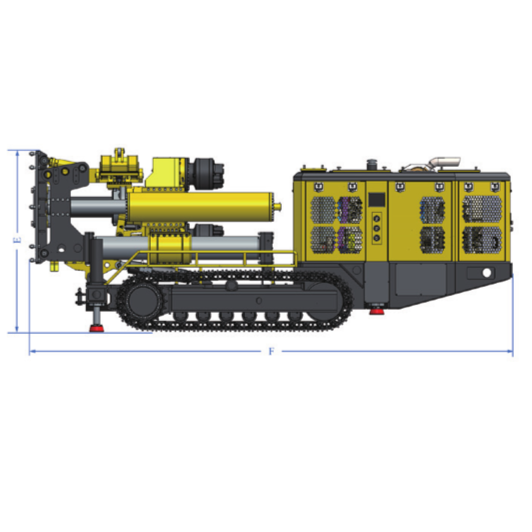

常规履带式天井钻机
针对传统天井钻机存在转场运输困难、智能化程度低、无法在硬岩中有效作业等问题，通过采用一体化设计，将主机总成、动力单元与履带式行走系统有机结合，创新研发了一体化行走系统、动态插板、比例接卸钻杆、钻杆自动输送等技术，无需拆装转场，大幅度减少了转场立机等辅助时间，极大提升作业效率和降低综合运营成本。
1/1
产品介绍
技术参数
|
项目 |
单位 |
CY-R80V (AT-2000L) |
CY-R120V (AT-3000L) |
CY-R120VDL (AT-3000L) |
CY-R160V (AT-4000L) |
|
|
作业参数 |
公称井径 |
mm |
2000 |
3000 |
3000 |
4000 |
|
最大井深 |
m |
400 |
400 |
400 |
400 |
|
|
导孔直径 |
mm |
241 |
280 |
280/311 |
311 |
|
|
钻孔角度 |
° |
45~90(45~60需选配斜井组件） |
||||
|
推进参数 |
推进力 |
kN |
1017 |
2500 |
2500 |
2528 |
|
反提力 |
kN |
2425 |
4300 |
4300 |
4310 |
|
|
推进行程 |
mm |
1450 |
1440 |
2050 |
2050 |
|
|
回转参数 |
额定扭矩 |
kN.m |
82 |
168 |
168 |
286 |
|
峰值扭矩 |
kN.m |
94 |
192 |
192 |
327 |
|
|
回转速度 |
r/min |
0-30 |
0-24 |
0-24 |
0-28 |
|
|
行走参数 |
行走速度 |
km/h |
0-1.5 |
0-3 |
0-3 |
0-3.2 |
|
爬坡能力 |
。 |
14 |
14 |
14 |
14 |
|
|
离地高度 |
mm |
215 |
250 |
250 |
250 |
|
|
柴油机功率 |
kW |
81（国IV） |
96（国IV） |
96（国IV） |
96（国IV） |
|
|
柴油箱容积 |
L |
80 |
350 |
350 |
350 |
|
|
动力参数 |
主电机功率 |
kW |
90 |
160 |
160 |
200 |
|
电压 |
V |
标准：380（选配：660/1000/1140） |
||||
|
液压系统 |
系统额定压力 |
MPa |
35 |
35 |
35 |
35 |
|
液压油箱容积 |
L |
590 |
660 |
660 |
660 |
|
|
过滤精度 |
μm |
10 |
10 |
10 |
10 |
|
