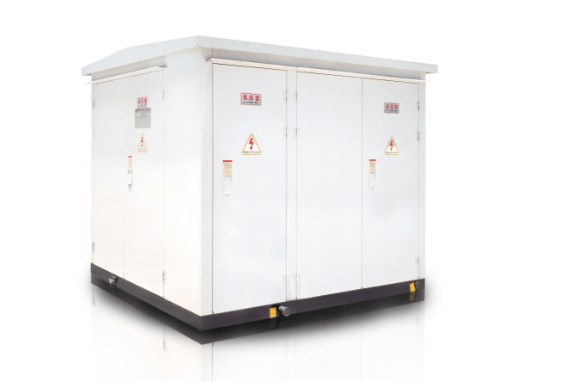

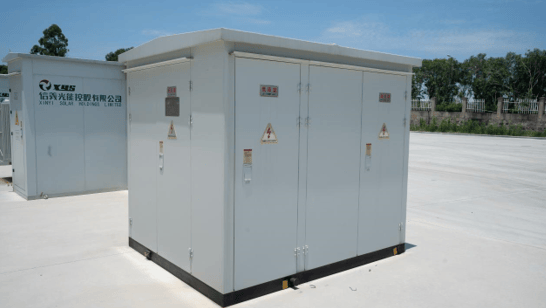

欧式箱变，主要是目字形结构，将高压和低压开关柜与变压器整合到一个户外的箱体之中，不仅内部布局清晰，还集成了常规的中压开关柜、环网柜、低压箱及变压器等众多组件。一般变压器采用干式变压器(少数采用油变)，具有技术先进可靠、工厂预置化、自动化程度高、组合方式灵活等特点。
高压方案有分体式断路器、一体式断路器、充气组件、充气柜等多种方案，可满足客户多种需求。一般变压器采用干式变压器(少数采用油变)，具备合理防护结构、防尘结构及耐低温性能，抗暴晒、抗腐蚀、抗风沙、防雨水，能满足恶劣环境安全运行要求。技术先进可靠、工厂批量化、自动化程度高、组合方式灵活等特点。
|
光伏发电10KV发电系统
|
||||
|
项目项目 |
单位 |
高压单元 |
变压器 |
低压单元 |
|
负荷开关熔断器组合器 真空断路器 |
||||
|
额定容量 |
KVA |
/ |
500~2000 |
/ |
|
额定电压 |
kV |
12 |
10/口 |
0.27~0.8 |
|
额定频率 |
HZ |
50 |
50 |
50 |
|
额定电流 |
A |
315 |
/ |
|
|
1min工频耐压对地、相间 |
kV |
42/48 |
35 |
2.5 |
|
雷电冲击耐压对地、相间 |
kV |
75/85 |
60全波 |
8 |
|
额定短路开断电流 |
kA |
25/31.5 |
/ |
/ |
|
额定峰值耐受电流 |
kA |
31.5 |
/ |
75(极限分断) |
|
额定短路耐受电流 |
kA |
20 |
/ |
65(额定分断) |
|
额定短路耐受电流持续时间 |
S |
4 |
/ |
|
|
额定短路关合电流(峰值) |
kA |
50 |
/ |
|
|
噪音水平 |
db |
/ |
≤60 |
|
|
外壳防护等级 |
|
IP54 |
IP33 |
IP54 |
|
外形尺寸 |
根据所选变压器容量和高、低压实际配置 |
|||
|
光伏发电35KV光伏发电系统
|
|||||
|
项目 |
单位 |
高压单元 |
变压器 |
低压单元 |
|
|
负荷开关熔断器组合器 真空断路器 |
|||||
|
额定容量 |
KVA |
/ |
500~8000 |
/ |
|
|
额定电压 |
kV |
40.5 |
35/口 |
0.27~0.8 |
|
|
额定频率 |
HZ |
50 |
50 |
50 |
|
|
额定电流 |
A |
/ |
/ |
|
|
|
1min工频耐压对地、相间 |
kV |
95/118 |
70 |
2.5 |
|
|
雷电冲击耐压对地、相间 |
kV |
185/215 |
170/200(全波/载波) |
8 |
|
|
额定短路开断电流 |
kA |
31.5 |
25/31.5 |
|
|
|
额定峰值耐受电流 |
kA |
63 |
63/80 |
/ |
75(极限分断) |
|
额定短路耐受电流 |
kA |
25 |
25/31.5 |
/ |
65(额定分断) |
|
额定短路耐受电流持续时间 |
5 |
2 |
4 |
/ |
|
|
额定短路关合电流(峰值) |
kA |
63 |
63/80 |
/ |
|
|
噪音水平 |
db |
|
S60 |
/ |
|
|
外壳防护等级 |
|
IP54 |
IP33 |
IP54 |
|
|
外形尺寸 |
根据所选变压器容量和高、低压实际配置 |
||||
|
注：口是系统低压电压逆变器出口电压，参数高压1000m海拔，低压以2000m海拔为例。 |
|||||
