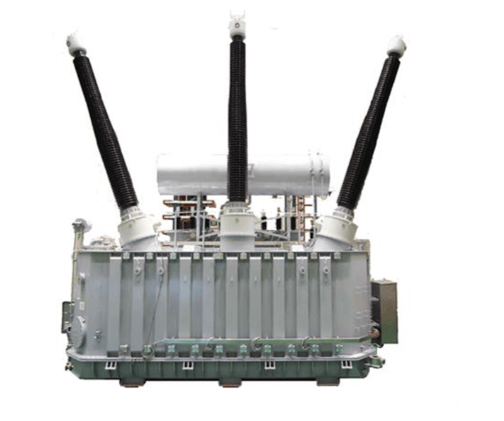

330~400kV电力变压器

沟通报价

浙江白云浙变电气设备有限公司

所在地区:

中国浙江省

详细地址:

浙江省绍兴市上虞区振兴大道1号

商务咨询:

0575-89289448

电子邮件:

byzb888@vip.163.com

在线沟通

用于发电厂、变电站、输配电线路，可安装于户内或户外，尤其适用于土地资源紧缺、使用环境恶劣的场合，如城中变电站、高海拔地区、沿海、矿区、化工厂等。用于发电厂、变电站、输配电线路，可安装于户内或户外，尤其适用于土地资源紧缺、使用环境恶劣的场合，如城中变电站、高海拔地区、沿海、矿区、化工厂等。

330kV电力变压器是超高压（EHV）电网中的核心设备，主要承担远距离、大容量电能传输和网络互联的关键任务。它位于电网架构的骨干网层，常用于：连接大型能源基地：如将大型水电站、火电厂或风电场集群发出的电能升压后送入跨区域电网。区域电网互联枢纽：作为不同省区或大区域电网之间的联络变压器，实现功率交换和互济。核心枢纽变电站：在负荷中心，将330kV超高压降为110kV或220kV高压，向下一级电网分配电能。其核心功能是高效、可靠地变换电压等级，以实现电能的经济传输与合理分配。它们承担着电能传输、电压等级转换和电网潮流控制的关键任务，是构建坚强智能电网的基石。本系列产品融合了最前沿的设计理念、制造工艺和材料科学，旨在实现极致的效率、超长的使用寿命和卓越的环保性能，以满足未来电网的苛刻需求。

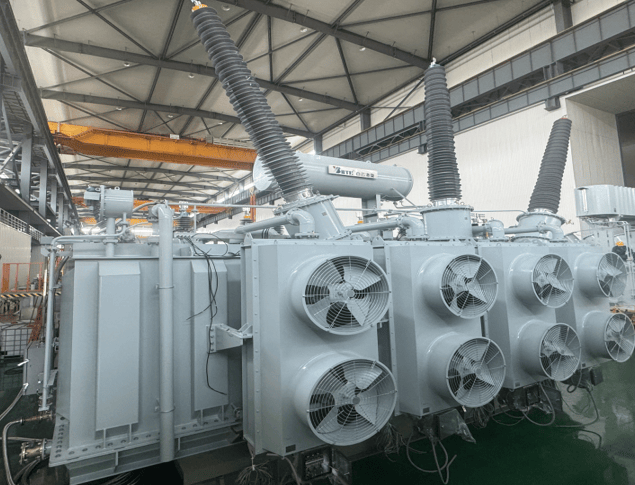

330kV电力变压器

330kV 油浸式三相双绕组无励磁调压电力变压器
额定容量 kVA	电压组合		联结组标号	1级		2级		3级		空载电流 %	短路阻抗 %
额定容量 kVA	高压 kV	低压 kV	联结组标号	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
90000	345±2×2.5% 363±2×2.5%	10.5 13.8 15.75 18 20	YNd11	37	247	44	247	54	260	0.35	14～15
120000				47	306	55	306	68	323	0.35
150000				56	362	66	362	81	382	0.33
180000				64	415	75	415	93	438	0.30
240000				80	515	94	515	116	543	0.27
360000				109	722	129	722	158	762	0.27
370000				111	736	131	736	162	777	0.24
400000				118	780	139	780	171	824	0.24
720000				183	1212	216	1212	266	1280	0.16

330kV油浸式三相三绕组无励磁调压电力变压器
额定容量 kVA	电压组合			联结组标号	1级		2级		3级		空载电流 %	短路阻抗 %
额定容量 kVA	高压 kV	中压 kV	低压 kV	联结组标号	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
90000	330±2×2.5% 345±2×2.5%	121	10.5 13.8 15.75	YNyn0d11	42	302	50	302	62	318	0.37	高中：24～26 高低：14～15 中低： 8～9
120000					53	374	62	374	77	394	0.37
150000					63	442	74	442	91	466	0.34
180000					72	507	85	507	104	535	0.34
240000					89	629	105	629	130	664	0.32

330kV油浸式三相三绕组无励磁调压自耦电力变压器（串联绕组末端调压）
额定容量 kVA	电压组合			联结组标号	1级		2级		3级		空载电流 %	短路阻抗 %
额定容量 kVA	高压 kV	中压 kV	低压 kV	联结组标号	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
90000	330±2×2.5%	121	10.5 11 35 38.5	YNa0d11	25	237	29	237	36	250	0.29	高中：10～11 高低：24～26 中低：12～14
120000					31	292	36	292	45	308	0.29
150000					37	347	44	347	54	366	0.26
180000					42	396	50	396	62	418	0.26
240000					53	492	62	492	77	520	0.22
360000					72	668	85	668	104	705	0.22

330kV油浸式三相三绕组有载调压自耦电力变压器（串联绕组末端调压）
额定容量 kVA	电压组合			联结组标号	1级		2级		3级		空载电流 %	短路阻抗 %
额定容量 kVA	高压 kV	中压 kV	低压 kV	联结组标号	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
90000	330（345）±4×1.25% 330（345）±6×1.25% 330（345）±8×1.25%	121	10.5 11 35 38.5	YNa0d11	26	235	31	235	38	248	0.32	高中：10～11 高低：24～26 中低：12～14
120000					32	292	38	292	47	308	0.32
150000					38	345	45	345	55	364	0.29
180000					43	396	51	396	63	418	0.29
240000					54	492	64	492	79	520	0.26
360000					74	668	87	668	107	705	0.26

330kV油浸式三相三绕组有载调压自耦电力变压器（中压220kV线端调压）
额定容量 kVA	电压组合			联结组标号	1级		2级		3级		空载电流 %	短路阻抗 %
额定容量 kVA	高压 kV	中压 kV	低压 kV	联结组标号	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
90000	330 345 363	230（242）±4×1.25% 230（242）±6×1.25% 230（242）±8×1.25%	10.5 11 35 38.5	YNa0d11	14	264	16	264	20	278	0.26	高中：10～11
120000					17	327	20	327	25	345	0.22
150000					20	388	24	388	30	409	0.19
180000					23	445	27	445	34	469	0.19
240000					29	552	34	552	42	582	0.16
360000					40	753	47	753	58	795	0.16

330kV油浸式三相三绕组有载调压自耦电力变压器（中压110kV线端调压）
额定容量 kVA	电压组合			联结组标号	1级		2级		3级		空载电流 %	短路阻抗 %
额定容量 kVA	高压 kV	中压 kV	低压 kV	联结组标号	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
90000	330 345	121±4×1.25% 121±6×1.25% 121±8×1.25%	10.5 11 35 38.5	YNa0d11	27	251	32	251	39	265	0.32	高中：10～11 高低：26～28 中低：16～17
120000					34	311	40	311	49	329	0.32
150000					40	369	47	369	58	390	0.29
180000					46	423	54	423	66	447	0.29
240000					56	526	66	526	82	555	0.26
360000					76	713	90	713	111	752	0.26

330kV油浸式三相三绕组无励磁调压自耦电力变压器（中压220kV线端调压）
额定容量 kVA	电压组合			联结组标号	1级		2级		3级		空载电流 %	短路阻抗 %
额定容量 kVA	高压 kV	中压 kV	低压 kV	联结组标号	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
90000	330 345	230（242）±2×2.5% 230（242）±3×2.5%	10.5 11 35 38.5	YNa0d11	13	264	15	264	18	278	0.26	高中：10～11
120000					16	327	19	327	23	345	0.22
150000					19	388	22	388	27	409	0.19
180000					21	445	25	445	31	469	0.19
240000					27	552	32	552	39	582	0.16
360000					37	752	44	752	54	794	0.16
