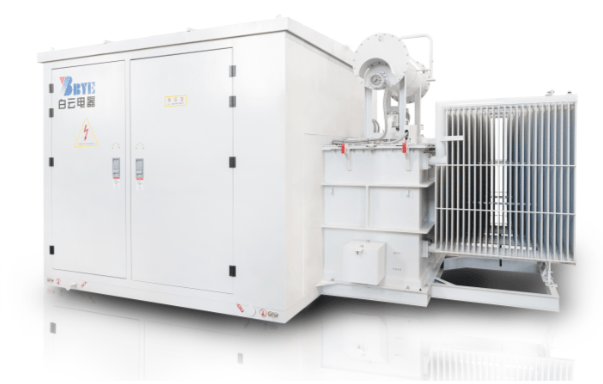

华式箱变，不仅结合了美式箱变的小型化与欧式箱变的自动化配置优势，还形成了其特有的安全、可靠、便捷和环保特性。华式箱变特别适用于风电和光伏项目，充分展现了其在新能源领域的应用潜力。结构一般采用了品字形结构。华式箱变的高压侧配置与美式箱变有所差异，其高压配电室主要采用空气绝缘环网柜，该柜内配备了隔离开关、真空断路器、电流互感器、氧化锌避雷器、电缆头、接地开关以及带电显示装置等众多组件。而在低压侧，华式箱变的配置则与美式箱变和欧式箱变保持一致。
1/1
产品介绍
技术参数
|
光伏发电10KV发电系统
|
||||
|
项目 |
单位 |
高压单元 |
变压器 |
低压单元 |
|
负荷开关熔断器组合器 真空断路器 |
||||
|
额定容量 |
KVA |
/ |
500~2000 |
/ |
|
额定电压 |
kV |
12 |
10/口 |
0.27~0.8 |
|
额定频率 |
HZ |
50 |
50 |
50 |
|
额定电流 |
A |
315 |
/ |
/ |
|
1min工频耐压对地、相间 |
kV |
42/48 |
35 |
2.5 |
|
雷电冲击耐压对地、相间 |
kV |
75/85 |
75/85(全波/载波) |
8 |
|
额定短路开断电流 |
kA |
25/31.5 |
/ |
/ |
|
额定峰值耐受电流 |
kA |
31.5 |
/ |
75(极限分断) |
|
额定短路耐受电流 |
kA |
20 |
/ |
65(额定分断) |
|
额定短路耐受电流持续时间 |
S |
4 |
/ |
/ |
|
额定短路关合电流(峰值) |
kA |
50 |
/ |
|
|
噪音水平 |
db |
/ |
≤60 |
/ |
|
外壳防护等级 |
|
IP54 |
IP33 |
IP54 |
|
外形尺寸 |
根据所选变压器容量和高、低压实际配置 |
|||
|
光伏发电35KV发电系统 |
|||||
|
项目 |
单位 |
高压单元 |
变压器 |
低压单元 |
|
|
负荷开关熔断器组合器 真空断路器 |
|||||
|
额定容量 |
KVA |
/ |
500~8000 |
/ |
|
|
额定电压 |
kV |
40.5 |
35/口 |
0.27~0.8 |
|
|
额定频率 |
HZ |
50 |
50 |
50 |
|
|
额定电流 |
A |
/ |
/ |
/ |
|
|
1min工频耐压对地、相间 |
kV |
95/118 |
70 |
2.5 |
|
|
雷电冲击耐压对地、相间 |
kV |
185/215 |
170/200(全波/载波) |
8 |
|
|
额定短路开断电流 |
kA |
31.5 |
25/31.5 |
|
/ |
|
额定峰值耐受电流 |
kA |
63 |
63/80 |
/ |
75(极限分断) |
|
额定短路耐受电流 |
kA |
25 |
25/31.5 |
/ |
65(额定断) |
|
额定短路耐受电流持续时间 |
5 |
2 |
4 |
/ |
/ |
|
额定短路关合电流(峰值) |
kA |
63 |
63/80 |
/ |
|
|
噪音水平 |
db |
|
S60 |
/ |
|
|
外壳防护等级 |
|
IP54 |
IP33 |
IP54 |
|
|
外形尺寸 |
根据所选变压器容量和高、低压实际配置 |
||||
|
注：口是系统低压电压逆变器出口电压，参数高压1000m海拔，低压以2000m海拔为例。 |
|||||
|
风力发电系统
|
|||||
|
项目 |
单位 |
高压单元 |
变压器 |
低压单元 |
|
|
负荷开关熔断器组合器 |
|||||
|
额定容量 |
kVA |
/ |
500~12500 |
|
|
|
额定电压 |
kV |
40.5 |
35/口 |
0.69～1.14 |
|
|
额定频率 |
HZ |
50 |
50 |
50 |
|
|
额定电流 |
A |
/ |
/ |
/ |
|
|
1min工频耐压对地、相间 |
kV |
95/118 |
85 |
2.5/3.0 |
|
|
雷电冲击耐压对地、相间 |
kV |
185/215 |
170/200(全波/载波) |
8/12 |
|
|
额定短路开断电流 |
kA |
31.5 |
25/31.5 |
/ |
/ |
|
额定峰值耐受电流 |
kA |
63 |
63/80 |
/ |
75(极限分断) |
|
额定短路耐受电流 |
kA |
25 |
25/31.5 |
/ |
65(额定分断) |
|
额定短路耐受电流持续时间 |
S |
2 |
4 |
/ |
L |
|
额定短路关合电流(峰值) |
kA |
63 |
63/80 |
/ |
|
|
噪音水平 |
db |
/ |
≤60 |
/ |
|
|
外壳防护等级 |
|
IP54 |
IP68 |
IP54 |
|
|
外形尺寸 |
根据所选变压器容量和高、低压实际配置 |
||||
|
注：口是系统低压电压逆变器出口电压，参数高压1000m海拔，低压以2000m海拔为例。 |
|||||
