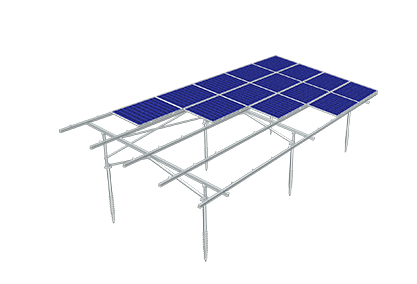

MRac 地面光伏支架系统TCGT4 该产品适用于抗风雪能力要求更高的安装区域，具有高度预安装特性，支架系统可前后、左右及上下方向上对进行调节，适用于中大型光伏电站的安装，专业的结构设计在确保系统强度的前提下，有效的提高了工程安装的时效，大大降低了安装成本。
系统优势
卡块及卡槽采用对称式的设计
安装时无方向性的要求，提高安装效率。
纵梁的固定无需打孔
采用专用压块固定在接头上，压紧方向与整体受力方向一致，大大提高强度。
高度预装节约安装时间
安装零配件少，厂内高度预安装，无需任何现场切割或钻孔，减少现场施工难度及施工时间，大大降低了项目成本。
现场灵活调节
行业领先专业设计，根据地形调节设计，可实现垂直，东西，西南，南北调整，
简化安装，实现光伏发电量最大化。
|
技术参数 |
|
|
安装地点 |
地面 |
|
安装基础 |
水泥基础，螺旋地桩 |
|
安装角度 |
0-60° |
|
风荷载 |
60m/s |
|
雪荷载 |
1.6KN/㎡ |
|
离地高度 |
500-2000mm |
|
适用组件类型 |
有框，无框 |
|
组件排版方式 |
横向，竖向 |
|
设计标准 |
AS/NZS 1170，DIN 1055，JIS C8955：2017， |
|
International Building Code：IBC 2009, |
|
|
California Building Code：CBC 2010； |
|
|
支架材质 |
AL6005-T5 (表面阳极氧化) |
|
紧固件材质 |
锌镍合金&不锈钢SUS304 |
|
零配件材质 |
AL6005-T5 (表面阳极氧化) |
|
支架颜色 |
自然银色或根据客户要求着色 |
|
系统质保 |
10年 |
