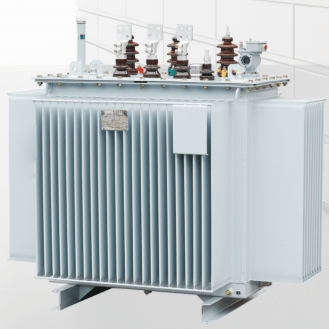

全密封配电变压器

>>产品简介
1.S13-M三相平面卷铁心全密封配电变压器容量范围30kVA~1000kVA，共15个品种。
2.铁心为三相三柱式内外框卷制结构。机械化程度高。
3.高低压线圈在铁心柱上连续绕制，同心度好，线圈紧实。
4.主要技术经济指标达到同类产品国际专业水平。

>>性能特点
本变压器与“9”型变压器相比，空载损耗平均降低约30%。与JB/T10088-1999标准相比，噪音小，约降低7dB。油面和高低压绕组温升比温升限值约低20K-13K有一定的过负载能力。抗短路能力强，可靠性高。
>>结构特点
1. 铁心:采用三相三柱式内外框卷制结构，心柱为多级阶梯圆形截面;铁心卷制后经真空退火去除应力;槽形弯折夹件，拉螺杆拉紧器身;铁心表面涂刷专用胶，保证铁心不变形、不生锈。
2. 绕组及器身:低压绕组为1-6根导线并绕的四层或双层圆筒式(500kVA及以下)或螺旋式(630kVA及以上)绕组;导线均采用无氧铜拉制;高低压绕组层间绝缘为菱格点胶纸;高压绕组轴向油道及高低压间主空道油隙为撑条帘结构;铁轭绝缘与梯形垫块合为一体，使器身均匀受压;器身采用新型吊板定位结构，纵向和横向定位，确保器身稳固不位移。
3. 油箱:采用波纹油箱密封式结构不漏油免维护。

主要技术参数：

注:1、表中斜线下方的负载损耗值适用于Dyn11联接组别的产品。
2、有关更大容量的10kV级配电变压器的技术参数，外形尺寸及重量数据请垂询我公司。
3、可根据用户需求提供各种电压组合、短路阻抗、联结方式的变压器。
4、表中重量及外形尺寸数据仅供参考，若有更改恕不另行通知。

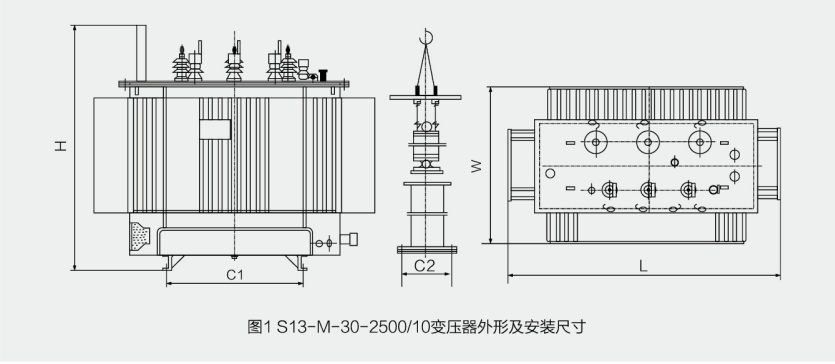

外形安装及尺寸：
