>>产品简介

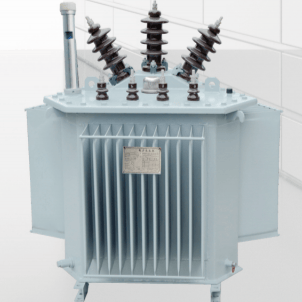

立体铁心油浸式变压器是一种结构更合理性能更优良制造成本更低的新型高可靠性变压器产品。产品突破了传统的平面式结构采用二相对称立体式结构。且由于其磁路中无空气隙，硅钢带的导磁方向与磁路方向完全一致，三个心柱呈等边三角形立体排列，三个磁路长度一致，且都最短，加工套裁无废料等特点;因此是一种使用传统材料但运行噪音更低结构更为紧凑的高效节能型变压器。其在降低损耗节约材料上的出色表现完全符合我国的节能方针。
>>执行标准
GB1094.1~2-2013电力变压器GB1094.3-2003电力变压器
GB/T1094.4-2005电力变压器GB1094.5-2008电力变压器
GB/T6451-2008三相油浸式电力电变压器技术参数和要求
国际标准IEC76
GB/T25289-201020kV油浸式电力电变压器技术参数和要求
>>主要技术参数：
S13-M.R-30~2500/10电力变压器技术参数
| 额定容量(KVA) | 电压组合 | 连接组标号 | 空载损耗(W) | 负载损耗(W) | 阻抗电压(%) | 空载电流(W) | ||
| 高压(KV) | 分接(%) | 低压(KV) | ||||||
| 30 |
6 6.3 10 10.5 11 |
±5% 或 ±2x2.5 |
0.4 |
Dyn11 Yzn11 Yyn0 |
80 | 630/600 | 4 | 0.3 |
| 50 | 100 | 910/600 | 4 | 0.24 | ||||
| 80 | 130 | 1310/1250 | 4 | 0.22 | ||||
| 100 | 150 | 1580/1500 | 4 | 0.21 | ||||
| 160 | 200 | 2310/2200 | 4 | 0.19 | ||||
| 200 | 240 | 2730/2600 | 4 | 0.18 | ||||
| 250 | 290 | 3200/3050 | 4 | 0.17 | ||||
| 315 | 340 | 3830/3650 | 4 | 0.16 | ||||
| 400 | 410 | 4520/4300 | 4 | 0.16 | ||||
| 500 | 480 | 5410/5100 | 4 | 0.16 | ||||
| 630 | 570 | 6200 | 4.5 | 0.15 | ||||
| 800 | 700 | 7500 | 4.5 | 0.15 | ||||
| 1000 | 830 | 10300 | 4.5 | 0.14 | ||||
| 1250 | 970 | 12000 | 4.5 | 0.13 | ||||
| 1600 | 1170 | 14500 | 4.5 | 0.12 | ||||
注:
1、表中斜线下方的负载损耗值适用于Dynl1联接组别的产品。
2、有关更大容量的10kV级配电变压器的技术参数，外形尺寸及重量数据请垂询我公司。
3、可根据用户需求提供各种电压组合、短路阻抗、联结方式的变压器。
4、表中重量及外形尺寸数据仅供参考，若有更改恕不另行通知。
