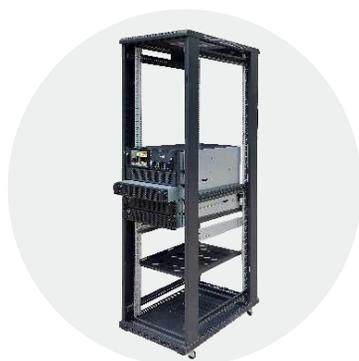

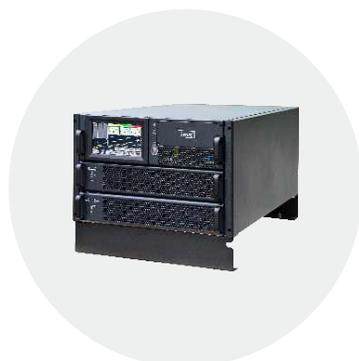

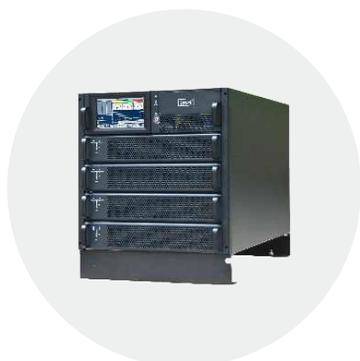

10~90kVA
三进三出/三进单出/单进单出(RM020/10X、RM040/10X、RM060/10X)，双变换在线工作。三进三出(RM030/15X、RM045/15X、RM090/15X)，双变换在线工作。
广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。
| 型号 | RM020/10X | RM040/10X | RM060/10X | RM030/15X | RM045/15X | RM090/15X | |
| 容量 | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
| 主路输入 | 输入配线 | 3相+N线+PE | |||||
| 输入电压 | 380/400/415VAC(线电压)220/230/240VAC(相电压) | ||||||
| 电流畸变率 | THDi<3% (100%线性负载) | ||||||
| 电压范围 | 304~485VAC(线电压)满载, 304~388VAC(线电压), 负载从100%到40%之间线性降额 | ||||||
| 频率范围 | 40-70Hz | ||||||
| 电池 | 电池电压 | ±240VDC(30~50节) | |||||
| 充电功率 | 20%*有功功率 | ||||||
| 旁路 | 旁路电压 | 380/400/415VAC(线电压)220/230/240VAC(相电压) | |||||
| 过载能力 | 125%, 长时间运行; 130%, 10分钟后关机; 150%, 1分钟后关机; 150%<负载, 300毫秒后关机 | 110%, 长时间运行; 130%, 10分钟后关机; 150%, 1分钟后关机; 150%<负载, 300毫秒后关机 | |||||
| 输出 | 额定输出电压 | 380/400/415VAC(线电压); 220/230/240VAC(相电压) | |||||
| 额定频率 | 50/60Hz | ||||||
| 输出功率因数 | 1 | ||||||
| 输出总谐波失真(THDu) | <1% (线性负载), <5.5% (非线性负载) | ||||||
| 逆变器过载 | 102%, 长期运行; 110%, 1小时后转到旁路; 125%, 10分钟后转到旁路; 150%, 1分钟后转到旁路; >150%, 200毫秒后转到旁路 | ||||||
| 系统 | 系统效率 | 主路模式≥95%; 经济模式≥98%; 电池模式≥94.5% | |||||
| 通信接口 | RS232, RS485, 干接点, SNMP卡(选件), 紧急关机 | ||||||
| 接线方式 | 后进线和下进线可选 | 下进线 | 后进线和下进线可选 | 下进线 | |||
| 工作环境 | 0~40°C(工作温度); -25°C~70°C(存储温度); 0~95% (非凝露) | ||||||
| 噪声(dB)(1米) | <56db | ||||||
| 机柜类型 | 2模块机柜 | 4模块机柜 | 6模块机柜 | 2模块机柜 | 3模块机柜 | 6模块机柜 | |
| 尺寸(W*D*H)mm | 主机 | 485*697*398 | 485*697*575 | 485*751*1033 | 485*697*398 | 485*751*575 | 485*751*1033 |
| 主机(放入服务器机柜) | 485*697*308(7U) | 485*697*485(11U) | 485*751*928(21U) | 485*697*308(7U) | 485*751*485(11U) | 485*751*928(21U) | |
| 模块 | 436*590*85 mm (2U) | ||||||
| 重量(kg) | 主机(含模块) | 73 | 113 | 175 | 73 | 119 | 175 |
| 模块 | 15.3 (PM10X) | 15.5 (PM15X) | |||||
