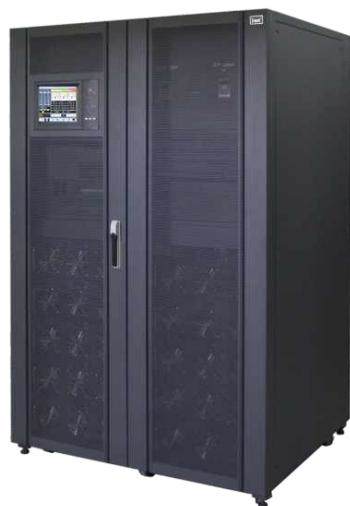

功率范围：40~600kVA。
工作方式：三进三出，双变换在线工作。
应用领域：广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。
性能特点包括：
三进三出纯在线双变换式产品，提供理想的供电质量与负载保护；
输入功率因数高达0.99，输入谐波电流小于3%，整机效率大于96%，高效节能；
采用DSP全数字化控制，实现了整流、逆变、充电、放电各个功率变化环节全部数字化控制；
具备智能休眠模式；采用智能化“三阶段”式电池充放电管理系统；
模块化设计，功率模块支持热插拔，便于现场维护；
智能化系统自诊断方案，丰富的故障记录，大容量的历史记录存储空间；
友好的人机界面，配置大屏幕液晶触摸屏与控制面板，信息量丰富。40-200kVA主机配置7英寸LCD彩色触摸屏；240-600kVA主机配置10.4英寸LCD彩色触摸屏。
超强的负载适应性，超强的过载与短路能力；
智能化电池管理方案，延长电池使用寿命；
数字化环流控制技术，并机可靠性极高；
面板配置EPO紧急关机按键；
所有电路板均采用三防工艺。
| 型号 | RM080/40X | RM100/50X | RM160/40X | RM200/50X | RM240/40X | RM300/50X | RM400/50X | RM500/50X | RM600/50X | |
| 容量 | 80kVA | 100kVA | 160kVA | 200kVA | 240kVA | 300kVA | 400kVA | 500kVA | 600kVA | |
| 主路输入 | 输入方式 | 3P+N+PE | ||||||||
| 输入电压 | 380/400/415VAC(线电压) | |||||||||
| 功率因数 | >0.99 | |||||||||
| 电流畸变率 | THDi<3% (100%线性负载) | |||||||||
| 电压范围 | 304~485VAC(线电压)满载, 304~138VAC(线电压), 负载从100%到40%之间线性降额 | |||||||||
| 频率范围 | 40-70Hz | |||||||||
| 电池 | 电池电压 | ±240VDC(30~50节) | ||||||||
| 充电功率 | 20%*有功功率 | |||||||||
| 旁路 | 额定电压 | 380/400/415VAC(线电压) | ||||||||
| 频率范围 | 可设置, (±1Hz, ±3Hz, ±5Hz) | |||||||||
| 输出 | 额定输出电压 | 380/400/415VAC(线电压) | ||||||||
| 额定频率 | 50/60Hz | |||||||||
| 输出功率因数 | 1 | |||||||||
| 输出总谐波失真(THDu) | <1% (线性负载), <5% (非线性负载) | |||||||||
| 逆变器过载 | 110%, 1小时后转旁路; 125%, 10分钟后转旁路; 150%, 1分钟后转旁路; >150%, 200ms后转旁路 | |||||||||
| 系统 | 主路模式 | ≥96% | ||||||||
| 噪音(1米) | 72dB@100%负载, 69dB@45%负载 | |||||||||
| 工作温度 | 0-40°C | |||||||||
| 相对湿度 | 0-95% (无凝露) | |||||||||
| 海拔高度 | <1000m, 1000~2000米之间, 每升高100米, 功率降额1% | |||||||||
| 选件 | SNMP卡、AS400卡、并机组件、防雷组件、防尘网、LBS | |||||||||
| 尺寸(W*D*H)mm | 600*980*1150 | 650*960*1600 | 650*1095*2000 | 1050*1100*2000 | 1300*1114*2000 | 1300*1114*2000 | ||||
| 510*700*178 (PM40X、PM50X) | ||||||||||
| 重量(kg)(含模块) | 2 模块机柜 | 4 模块机柜 | 6 模块机柜 | 8 模块机柜 | 10 模块机柜 | 12 模块机柜 | ||||
| 210 | 350 | 490 | 700 | 900 | 1000 | |||||
| 44 (PM40X)、45 (PM50X) | ||||||||||
