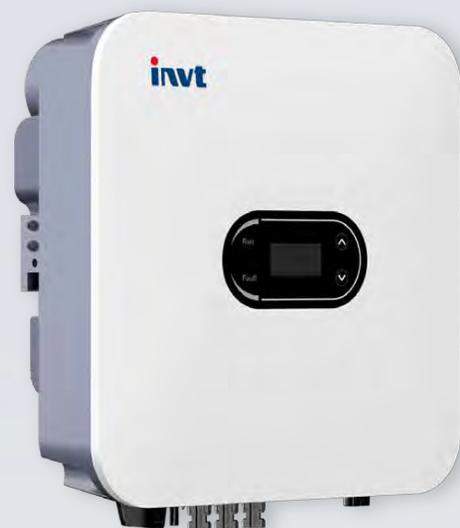

XG3-10KTL单相并网逆变器单路组串电流20A，可适配210大组件，专为家庭光伏系统设计，兼具高效安全、智能便捷等特点，给用户带来全新的绿电体验。
| XG3KTL-2M | XG4KTL | XG5KTL | XG6KTL | XG7KTL | XG8KTL | XG10KTL | XG7KTL1 | XG8KTL1 | XG10KTL1 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 直流输入参数 | ||||||||||
| 最大输入功率 | 4.5kW | 6kW | 7.5kW | 9kW | 10.5kW | 12kW | 15kW | 10.5kW | 12kW | 15kW |
| 最大输入电压 | 600V | |||||||||
| 启动电压 | 80V | |||||||||
| 额定输入电压 | 360V | |||||||||
| MPPT 电压范围 | 50V ~ 550V | |||||||||
| MPPT 数 | 2 | |||||||||
| 每组 MPPT 可接入组串数 | 1 / 1 | 1 / 2 | ||||||||
| 每组 MPPT 最大输入电流 | 20A | 14A / 28A | ||||||||
| 每组 MPPT 最大短路电流 | 26A | 18.2A / 36.4A | ||||||||
| 交流输出参数 | ||||||||||
| 最大输出电流 | 15A | 20A | 25Ac | 30A | 35A | 40A | 45.5A | 35A | 40A | 45.5A |
| 额定输出功率 | 3kW | 4kW | 5kWa | 6kW | 7kW | 8kW | 10kW | 7kW | 8kW | 10kW |
| 最大视在功率 | 3.3kVA | 4.4kVA | 5.5kVAb | 6.6kVA | 7.7kVA | 8.8kVA | 10kVA | 7.7kVA | 8.8kVA | 10kVA |
| 额定输出频率 | 50Hz / 60Hz | |||||||||
| 额定电网电压 | 220Vac / 230Vac / 240Vac | |||||||||
| 功率因数 | >0.99 (0.8 超前 ~0.8 滞后) | |||||||||
| 谐波失真 | <3% (额定功率) | |||||||||
| 效率 | ||||||||||
| 最高效率 | 98.10% | 98.30% | 98.10% | |||||||
| 欧洲效率 | 97.30% | 97.40% | 97.30% | |||||||
| MPPT 效率 | 99.90% | |||||||||
| 保护 | ||||||||||
| 直流开关 | 选配 | |||||||||
| 直流反接保护 | 是 | |||||||||
| 孤岛保护 | 是 | |||||||||
| 输出短路保护 | 是 | |||||||||
| 漏电流检测 | 是 | |||||||||
| 绝缘阻抗检测 | 是 | |||||||||
| 接地故障检测 | 是 | |||||||||
| 电网检测 | 是 | |||||||||
| 组串检测 | 是 | |||||||||
| 浪涌保护 | 是 | |||||||||
| 直流拉弧保护 | 选配 | |||||||||
| 显示与通信 | ||||||||||
| 显示 | LCD / LED+APP | |||||||||
| 通信方式 | RS485 / WiFi / 4G | |||||||||
| 满足的标准 | ||||||||||
| 认证 | NB/T 32004, IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, G98/G99, C10/C11, CEI 0-21, BIS, ABNT | |||||||||
| 常规参数 | ||||||||||
| 尺寸 (宽 x 高 x 深) | 380 x 380 x 160 mm | |||||||||
| 重量 | 13kg | |||||||||
| 工作温度范围 | -30°C ~ +60°C | |||||||||
| 冷却方式 | 自然散热 | 智能风冷 | ||||||||
| 防护等级 | IP66 | |||||||||
| 工作海拔 | 0 ~ 4000m | |||||||||
| 相对湿度 | 0 ~ 100% | |||||||||
| 拓扑 | 无变压器 | |||||||||
| 夜间耗电 | <1W | |||||||||
- 注 a: AS4777 电网标准码的额定输出功率为 4999W。
- 注 b: AS4777 电网标准码的最大视在功率为 4999VA。
- 注 c: AS4777 电网标准码的最大输出电流为 21.7A。
