20-200KVA
三进三出, 双变换在线工作。
广泛应用于IDC数据中心, 网络服务器和工作站、控制系统、通讯系统、办公环境运用等各领域。

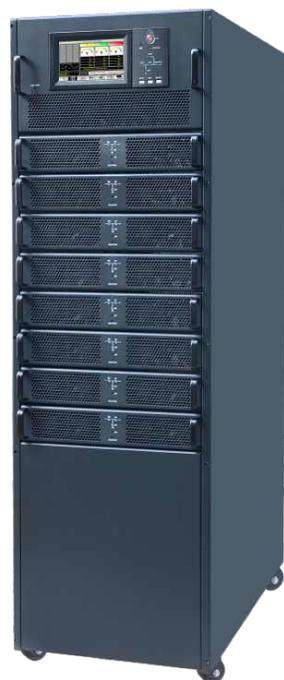

RM系列机架式模块化UPS是一款具备热插拔、高度可扩展性的在线双变换UPS产品, 系统容量25~200kVA, 是现代化数据中心的理想选择。该系列采用先进的IGBT三电平变换、双DSP控制技术, 具有极高的易用性和可靠性。
| 型号 | RM150/25C | RM200/25C | |
| 容量 | 150kVA | 200kVA | |
| 主路输入 | 输入配线 | 3相+N线+地线 | |
| 输入电压 | 380/400/415VAC(线电压) | ||
| 功率因数 | >0.99 | ||
| 电流畸变率 | THDi<3%(100%线性负载) | ||
| 电压范围 | 304~485VAC(线电压)满载, 304~138VAC(线电压), 负载从100%到40%之间线性降额 | ||
| 频率范围 | 40-70Hz | ||
| 电池 | 电池电压 | ±240VDC(30~50节) | |
| 充电功率 | 20%*有功功率(最大) | ||
| 旁路 | 旁路电压 | 380/400/415VAC(线电压) | |
| 旁路频率范围 | 50/60Hz, 可设置: ±1Hz, ±3Hz, ±5Hz | ||
| 输出 | 额定输出电压 | 380/400/415VAC(线电压) | |
| 额定频率 | 50/60Hz | ||
| 输出功率因数 | 1 | ||
| 输出总谐波失真(THDu) | <1%(线性负载), <6%(非线性负载) | ||
| 逆变器过载 | 110%, 1小时后转旁路; 125%, 10分钟后转旁路; 150%, 1分钟后转旁路; >150%, 200ms后转旁路 | ||
| 系统 | 主路模式效率 | ≥96% | |
| 通信接口 | RS232, RS485, 干接点, 电池冷启动 | ||
| 运行温度 | 0-40°C | ||
| 存储温度 | -40°C~70°C | ||
| 相对湿度 | 0-95%(无凝露) | ||
| 噪音(dB) | 65dB@100%负载, 62dB@45%负载 | ||
| 选件 | SNMP网络通讯卡、并机组件、防雷组件、150K机器可选配配电单元 | ||
| 机柜类型 | 6模块机 | 8模块机 | |
| 尺寸(W*D*H)mm | 主机 | 482*916*931 | 482*916*1550 |
| 主机(放入服务器机柜) | 482*916*840(19U)(上进线) 482*916*1368(31U)(下进线, 不拆脚轮) | 482*916*1550(35U)(不拆脚轮) | |
| 重量(kg) | PM25C模块 | 436*677*85(2U) | |
| 主机(含模块) |
221(上进线) 254(下进线, 不拆脚轮) |
317 | |
| PM25C模块 | 20.5 | ||
