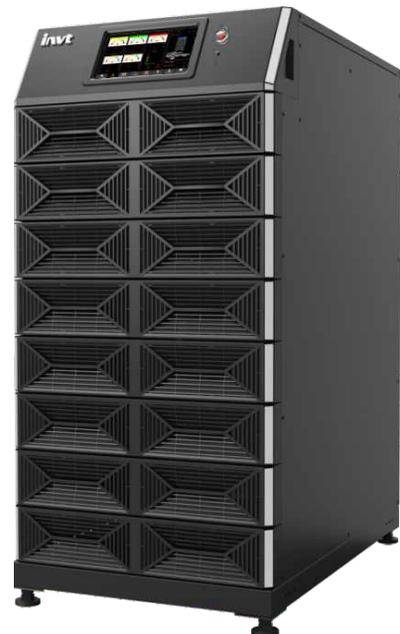

功率范围：5~20kVA。
工作方式：三进单出/单进单出，双变换在线工作。
应用领域：广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。
性能特点包括：
支持塔式/机架式安装；
采用DSP控制，实现整流/逆变/充放电各环节全数字化控制；
友好的人机界面，配置彩色液晶触摸屏及控制按键，信息丰富；
智能化电池管理方案，有效延长电池使用寿命；
数字化环流控制技术，提高并机可靠性，支持多并机；
支持并机共用电池组，配置更加灵活；
面板配置防误操作EPO紧急关机按钮；
所有电路板均采用三防工艺；
整机标配输入/旁路/输出/维修开关；
可选充电模块，保证电池可靠充电。
| 型号 | RM3120/05DS | |
| 容量 | 20kVA(最大) | |
| 主路输入 | 输入配线 | 3相+N线+PE |
| 输入电压 | 380/400/415VAC(线电压) 220/230/240VAC(相电压) | |
| 功率因数 | >0.95 | |
| 电流畸变率 | THDi<5% (100%线性负载) | |
| 电压范围 | 277~478VAC (线电压),满载147~277VAC (线电压),负载从100%到50%之间线性降额 | |
| 频率范围 | 40-70Hz | |
| 电池 | 电池电压 | 144VDC (默认12节, 支持13/14节可选) |
| 充电电流 | 0~1.8A可设置(每个功率模块) | |
| 旁路 | 旁路电压 | 220/230/240VAC |
| 过载能力 | 125%,长时间运行; 125%<load<130%,5分钟后关机; 130%<load<150% 1分钟后关机; 150%<负载,200毫秒后关机 | |
| 输出 | 额定输出电压 | 220/230/240VAC |
| 额定频率 | 50/60Hz | |
| 输出功率因数 | 1 | |
| 输出总谐波失真(THDu) | <1% (线性负载), <5% (非线性负载) | |
| 逆变器过载 | 主路模式:<110%, 1小时; 110%~130%, 10分钟; 130%~150%, 1分钟; >150%, 200毫秒; 电池模式:<110%, 10分钟, 110%~125%, 1分钟; 125%~130%, 10秒钟; >130%, 200毫秒 | |
| 系统 | 系统效率 | 主路模式≥94.5% |
| 通信接口 | 标准:RS232, RS485, USB, 可编程干接点, 电池冷启动 | |
| 接线方式 | 下进线 | |
| 工作环境 | 0-40°C (工作温度); -40°C~70°C (存储温度); 0-95% (非凝露) | |
| 噪声(dB)(1米) | 55dB @ 100% 负载 | |
| 尺寸(W*D*H)mm | 主机 | 443*695*928 |
| 功率模块 | 200*431*84.5(2U) | |
| 电池模块 | 200*516*84.5(2U) | |
| 重量(kg) | 主机柜(不含模块) | 66.5 |
| 功率模块 | 7.5 | |
| 电池模块 | 17.8 | |
