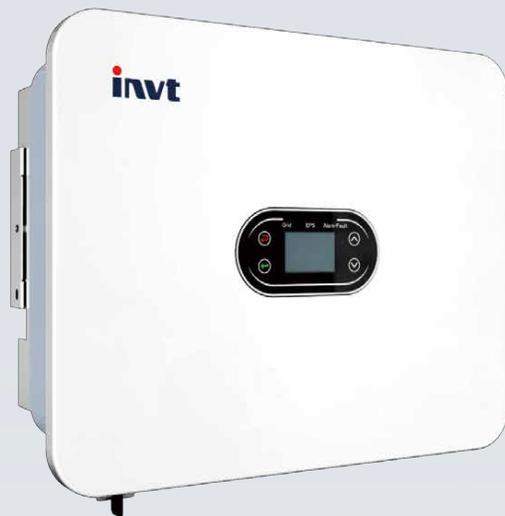

XD3-6KTL单相储能逆变器组串电流达16A，完美兼容功率组件。支持离网更大带载能力，适配主流电池品牌，UPS级别切换等级，保障关键设备稳定运行。适用于各种家庭储能应用环境，最佳性价比，满足您对效率与价值的双重选择。
主要产品特点：
最大效率97.5%
最大输入电压600V
1.5倍离网峰值输出功率
2路MPPT设计，支持直流输入1.5倍超配
MPPT电流16A，适配大功率高效组件
˙ 并离网切换时间<10ms
˙ 支持锂电/铅酸电池
˙ 支持多台并机，组三相电网
˙ 支持选配直流拉弧检测AFCI功能
| XD3KTL | XD3K6TL | XD4KTL | XD4K6TL | XD5KTL | XD6KTL | |
| 直流输入参数 | ||||||
| 最大输入功率 | 4.5kW | 5.4kW | 6kW | 6.9kW | 7.5kW | 9kW |
| 最大输入电压 | 600V | |||||
| 启动电压 | 100V | |||||
| 额定电压 | 360V | |||||
| MPPT 电压范围 | 100V ~ 550V | |||||
| MPPT 数量 | 2 | |||||
| 每组MPPT可接入组串数 | 1 / 1 | |||||
| 每组MPPT最大输入电流 | 16A | |||||
| 每组MPPT最大短路电流 | 20A | |||||
| 交流输出参数 | ||||||
| 额定输出功率 | 3kW | 3.68kW | 4kW | 4.6kW | 5kW | 6kW |
| 最大输出功率 | 3.3kVA | 3.68kVA | 4.4kVA | 4.6kVA | 5.5kVA | 6kVA |
| 最大输出电流 | 15A | 16A | 20A | 20.9A | 22.7A | 27.3A |
| 额定电压 | 230V | |||||
| 额定频率 | 50Hz / 60Hz | |||||
| 电流总谐波失真 (@ 额定功率) | < 3% | |||||
| 功率因数 | 0.8 超前 ~ 0.8 滞后 | |||||
| 离网输出 | ||||||
| 最大输出功率 | 3kVA | 3.68kVA | 4kVA | 4.6kVA | 5kVA | 6kVA |
| 最大输出电流 | 15A | 16A | 20A | 20.9A | 22.7A | 27.3A |
| 峰值输出功率, 时间 | 4.5kW, 10s | 5.5kW, 10s | 6kW, 10s | 6.9kW, 10s | 7.5kW, 10s | 7.5kW, 10s |
| 额定输出电压, 频率 | 230V, 50Hz | |||||
| THDv (@ 额定功率) | < 3% | |||||
| 切换时间 | < 10ms | |||||
| 电池参数 | ||||||
| 电池类型 | 锂电池, 铅酸电池 | |||||
| 电池电压范围 | 40V ~ 60V | |||||
| 最大充电电流 | 100A | |||||
| 通讯方式 | CAN | |||||
| 效率 | ||||||
| 最大效率 | 97.50% | |||||
| 欧洲效率 | 97.20% | |||||
| 充电效率 | 95.00% | |||||
| 保护 | ||||||
| 直流开关 | 具备 | |||||
| 直流反接保护 | 具备 | |||||
| 孤岛保护 | 具备 | |||||
| I-V 曲线扫描 | 具备 | |||||
| 过流 / 过压保护 | 具备 | |||||
| 输出短路 | 具备 | |||||
| 绝缘阻抗检测 | 具备 | |||||
| 漏电流检测 | 具备 | |||||
| 接地故障检测 | 具备 | |||||
| 电池软启动保护 | 具备 | |||||
| 浪涌保护 | 二级 | |||||
| AFCI 防护 | 选配 | |||||
| 显示与通讯 | ||||||
| 显示 | LCD | |||||
| 通讯 | RS485 / CAN / WiFi / 4G / LAN / 蓝牙 | |||||
| 满足的标准 | ||||||
| 认证 | IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, G98/G99, VDE 4105, C10/C11, NRS 097-2-1, CEI 0-21, UNE217001, UNE217002, RD647, NTS, BIS | |||||
| 常规参数 | ||||||
| 尺寸 (宽 x 高 x 深) | 490 x 395 x 200 mm | |||||
| 重量 | 20kg | |||||
| 环境温度范围 | -30°C ~ +60°C | |||||
| 冷却方式 | 自然冷却 | |||||
| 防护等级 | IP66 | |||||
| 最大工作海拔 | 4000 m | |||||
| 相对湿度 | 0~100% | |||||
| 待机损耗 | < 10W | |||||
| 拓扑 | 高频隔离 (对电池) | |||||
