XD5-12KTR三相储能逆变器采用双路MPPT设计，兼容600W+大功率组件，实现高效的大功率输出。支持实时在线运维，一键免操心；智能充放电控制，畅享绿电生活。适用于高端别墅、通信基站、居民用电等场景。
主要产品特点
高效发电 收益更高
˙ 直流侧1.6倍超配，MPPT电流20A，适配大功率组件
˙ 电池最大充放电电流50A，适配主流电池品牌
˙ 离网最大输出功率1.1倍，峰值功率2倍，业内领先水平
安全智能 运维简单
˙ IP66高防护，支持户外安装
˙ 智能I-V曲线扫描、诊断功能
˙ DC / AC二级防雷保护
˙ 电池反接保护
友好灵活 多样便捷
˙ EPS切换时间<10ms，UPS级别切换等级，保障关键设备稳定运行
˙ 支持选配直流拉弧检测AFCI功能
˙ 多种工作模式可选，削峰填谷，节省电费开支
˙ 支持100%三相不平衡输出
| XD5KTR | XD6KTR | XD8KTR | XD10KTR | XD12KTR | |
| 直流输入参数 | |||||
| 最大输入功率 | 8kW | 9.6kW | 12.8kW | 16kW | 19.2kW |
| 最大输入电压 | 1100V | ||||
| 启动电压 | 160V | ||||
| 额定电压 | 600V | ||||
| MPPT 电压范围 | 150V~1000V | ||||
| MPPT 数量 | 2 | ||||
| 每组 MPPT 可接入组串数 | 1 / 1 | ||||
| 每组 MPPT 最大输入电流 | 20A | ||||
| 最大输入电流 | 40A | ||||
| 交流输出参数 | |||||
| 额定输出功率 | 5kVA | 6kVA | 8kVA | 10kVA | 12kVA |
| 最大输出功率 | 5.5kVA | 6.6kVA | 8.8kVA | 11kVA | 13.2kVA |
| 最大输出电流 | 7.2A | 8.7A | 11.6A | 14.5A | 17.4A |
| 额定电压 | 230V / 400V | ||||
| 额定频率 | 50Hz / 60Hz | ||||
| 电流总谐波失真 (@ 额定功率) | < 2% | ||||
| 功率因数 | 0.8 超前 ~0.8 滞后 | ||||
| 离网输出 | |||||
| 最大输出功率 | 5.5kVA | 6.6kVA | 8.8kVA | 11kVA | 13.2kVA |
| 峰值输出功率, 时间 | 10kW, 60s | 12kW, 60s | 16kW, 60s | 20kW, 60s | 20kW, 60s |
| 额定输出电压, 频率 | 230V / 400V, 50Hz | ||||
| THDv (@ 额定功率) | < 3% | ||||
| 切换时间 | < 10ms | ||||
| 电池参数 | |||||
| 电池类型 | 锂电池, 铅酸电池 | ||||
| 电池电压范围 | 120V~600V | ||||
| 最大充放电电流 | 50A | ||||
| 通讯方式 | CAN / RS485 | ||||
| 效率 | |||||
| 最大效率 | 98.20% | 98.40% | |||
| 欧洲效率 | 97.60% | 97.80% | |||
| 充放电效率 | 97.60% | 97.80% | |||
| 保护 | |||||
| 直流开关 | 具备 | ||||
| 直流反接保护 | 具备 | ||||
| 孤岛保护 | 具备 | ||||
| I-V 曲线扫描 | 具备 | ||||
| 过流 / 过压保护 | 具备 | ||||
| 输出短路 | 具备 | ||||
| 漏电流检测 | 具备 | ||||
| 绝缘阻抗检测 | 具备 | ||||
| 接地故障检测 | 具备 | ||||
| 电池软启动保护 | 具备 | ||||
| 浪涌保护 | 二级 | ||||
| AFCI 防护 | 选配 | ||||
| 显示与通讯 | |||||
| 显示 | LCD | ||||
| 通讯 | RS485 / CAN / WIFI / 4G / LAN / 蓝牙 | ||||
| 满足的标准 | |||||

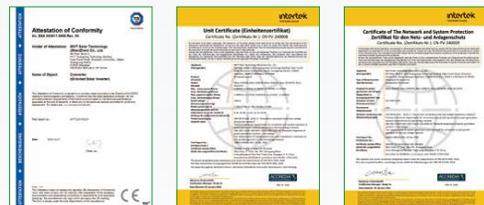

| 认证 | IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, VDE 4105, CEI 0-21, UNE217001, UNE217002, RD647, NTS | ||||
| 常规参数 | |||||
| 尺寸 (宽 x 高 x 深) | 534 x 440 x 220 mm | ||||
| 重量 | 30kg | ||||
| 环境温度范围 | -30°C ~ +60°C | ||||
| 冷却方式 | 自然冷却 | ||||
| 防护等级 | IP66 | ||||
| 最大工作海拔 | 4000 m | ||||
| 相对湿度 | 0~100% | ||||
| 待机损耗 | < 10W | ||||
| 拓扑 | 无隔离变压 | ||||
