ZG40Ni35Cr26Si2是国标GB/T 8492-2014规定的高合金奥氏体耐热铸钢，俗称 “40 镍 35 铬 26 硅 2”，常用于1100℃级高温、含硫、抗渗碳工况。
1/1

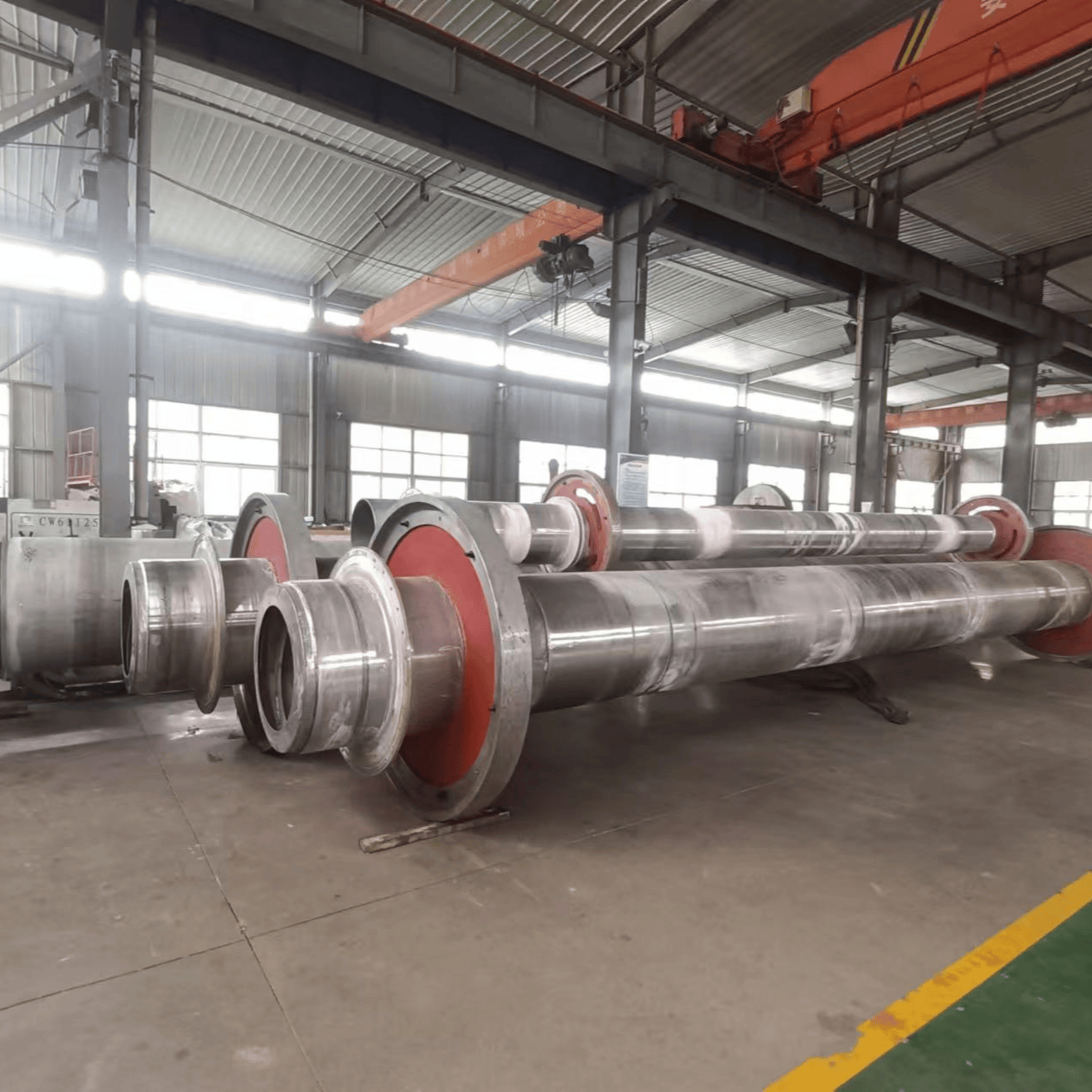

离心铸管ZG40Ni35Cr26Si2
EXW
¥85.00-87.00 /公斤
产品介绍
技术参数
一、化学成分（质量分数，%）
表格
| 元素 | C | Si | Mn | Cr | Ni | P | S |
|---|---|---|---|---|---|---|---|
| 范围 | 0.35～0.45 | 1.5～2.5 | ≤1.5 | 25～28 | 34～37 | ≤0.04 | ≤0.03 |
- 高镍（35%）：稳定奥氏体、抗蠕变、组织稳定
- 高铬（26%）：抗氧化、抗硫化、抗渗碳
- 硅（2%）：强化高温强度、改善氧化膜致密性
二、核心性能
- 密度：7.85 g/cm³
- 最高使用温度：连续1100～1150℃；短时1250℃
- 力学性能（固溶态）：
- 抗拉强度 ≥650 MPa
- 屈服强度 ≥300 MPa
- 延伸率 ≥20%
- 耐蚀性：在 H₂S≤3% 燃气中，腐蚀速率 ≤0.03 mm / 年；抗渗碳、抗热震、抗高温变形
三、典型应用
- 化工 / 能源：乙烯裂解炉管、制氢转化炉管、辐射管、炉辊、燃烧器喷嘴
- 光伏 / 半导体：硅料提纯炉、高温烧结炉构件
- 水泥 / 冶金：预热器挂板、旋风筒内衬、篦冷机篦板、加热筒内衬
- 热处理炉：炉底板、料架、马弗罐、高温工装
四、热处理规范
- 固溶处理：**1150～1200℃** 保温 2～4 h，空冷 / 水冷（溶解碳化物、均匀组织）
- 稳定化处理：**850～900℃** 保温 4～6 h，空冷（消应力、稳组织）
五、相近牌号对照
- 国内：ZG45Ni35Cr26（HP40）（碳略高，用途相近）
- 国际：ASTM A608 HK40/HP40、DIN G-X40NiCrSi35-26
