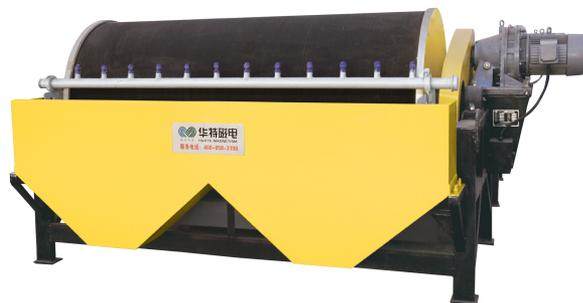

CTB 系列永磁筒式磁选机

沟通报价
山东华特磁电集团股份有限公司
中国山东省
山东临朐经济开发区华特路
0536-3158857 3391878
在线沟通
收藏
产品介绍

永磁筒式磁选机适用于铁矿山等湿式选别细颗粒的磁性矿物或者除去非磁性矿物中混杂的磁性矿物。

技术参数

主要技术参数

型 号 圆筒尺寸 筒表面磁感应强度
mT		 处 理 能 力 电机功率
kW		 筒体转速
r/min		 机器总重
kg
筒径 mm 筒长 mm t/h m 3 /h
CTB-618 600 1800 根 据 矿 石 品 位 确 定 磁 感 应 强 度 15-30 40-80 2.2 40 1350
CTB-718 750 1800 20-45 60-100 4 35 2100
CTB-918 900 1800 25-40 70-120 4 25 2700
CTB-1018 1050 1800 45-60 110-160 5.5 22 3100
CTB-1021 1050 2100 50-70 140-200 5.5 22 3500
CTB-1024 1050 2400 60-80 170-260 7.5 22 4000
CTB-1030 1050 3000 80-120 240-380 7.5 22 5000
CTB-1218 1200 1800 60-75 160-260 11 17 4800
CTB-1224 1200 2400 80-110 240-330 11 17 6000
CTB-1230 1200 3000 100-140 260-460 11 17 6500
CTB-1236 1200 3600 120-160 300-550 15 17 7200
CTB-1240 1200 4000 130-170 330-600 15 17 8000
CTB-1245 1200 4500 150-200 380-660 15 17 9200
CTB-1530 1500 3000 100-180 290-480 15 15 10500
CTB-1540 1500 4000 150-200 300-540 22 15 12500
CTB-1545 1500 4500 180-240 400-650 22 15 15000
CTB-1550 1500 5000 210-280 500-750 30 15 17000
CTB-1560 1500 6000 250-320 600-850 37 15 23000
CTB-1824 1800 2400 100-140 260-460 15 12 9100
CTB-1830 1800 3000 140-190 350-560 18.5 12 16000
CTB-1840 1800 4000 200-260 400-650 30 12 21000
CTB-1850 1800 5000 280-320 550-800 37 12 25000
CTB-1860 1800 6000 330-380 660-960 45 12 29000
CTB-2060 2000 6000 340-430 800-1600 55 10 36000

注：可根据用户需要订做不同磁场强度的磁选机

( 仅供参考 )

外形及安装尺寸

尺寸
型号		 A B B1 B2 B3 B4 C D E F G H H0 H1 K L L1 L2 L3 L4 M
CTB1018 3300 2000 1300 278 480 529 2250 650 800 2 327 1600 1190 1447 1125 930 1200 455 180 200 0
CTB1021 3500 2000 1300 278 480 529 2550 650 1000 2 327 1600 1190 1447 1275 930 1200 455 180 200 0
CTB1024 3900 2000 1300 278 480 529 2850 650 1250 2 327 1600 1190 1447 1425 930 1200 455 180 200 350
CTB1030 4500 2000 1300 278 480 529 3450 650 1550 2 327 1600 1190 1447 1725 930 1200 455 180 200 1675
CTB1218 3400 2380 1655 300 499 695 2600 690 1050 2 408 1945 1445 1733 1260 1165 1359 565 240 298 /
CTB1224 4000 2380 1655 300 499 695 2900 690 1200 2 408 1945 1445 1733 1410 1165 1359 565 240 298 /
CTB1230 4600 2380 1655 300 499 695 3500 690 900 3 408 1945 1445 1733 1710 1165 1359 565 240 298 /
CTB1236 5334 2380 1655 300 499 695 4100 690 900 4 408 1945 1445 1733 2010 1165 1359 565 240 298 /
CTB1240 5727 2380 1655 300 499 695 4500 690 820 5 408 1945 1445 1733 2210 1165 1359 565 240 298 /
CTB1245 6222 2380 1655 300 499 695 5000 690 920 5 408 1945 1445 1733 2460 1165 1359 565 240 298 /
CTB1530 4510 2710 1962 265 646 955 3720 820 1000 3 486 2270 1700 2037 1810 1325 1640 825 260 317 1500
CTB1540 6100 2710 1962 265 646 955 4720 820 1000 4 486 2270 1700 2037 2310 1325 1640 825 260 317 2700
CTB1545 6600 2710 1962 265 646 955 5220 820 920 5 486 2270 1700 2037 2560 1325 1640 825 260 317 3120
CTB1550 7300 2710 1962 265 646 955 5720 1050 950 5 550 2270 1763 2037 2810 1325 1640 825 260 317 3440
CTB1560 8500 2710 1962 265 632 955 6870 1050 970 6 550 2270 1763 2037 3360 1325 1612 825 260 347 4890
CTB1824 4170 3082 2280 413 750 1016 3180 1050 / / 627 2690 1946 2324 / 1557 1930 869 360 355 350
CTB1830 4790 3082 2280 413 750 1016 3780 1050 / / 627 2690 1946 2324 / 1557 1930 869 360 355 350
CTB1840 5998 3082 2280 413 750 1016 4780 1050 / / 627 2690 1946 2324 2300 1557 1930 869 360 355 2220
CTB1850 7554 3082 2280 413 750 1016 5780 1050 700 7 627 2690 1946 2324 2800 1557 1930 869 360 355 3600
CTB1860 8600 3090 2280 413 750 1016 6780 1050 650 9 627 2700 1946 2299 3300 1557 1930 869 360 365 1500
CTB2060 9000 3600 2800 525 895 1300 6980 1150 1026 6 724 3260 2360 2697 3380 1518 2410 1090 145 351 1657

( 仅供参考 )
