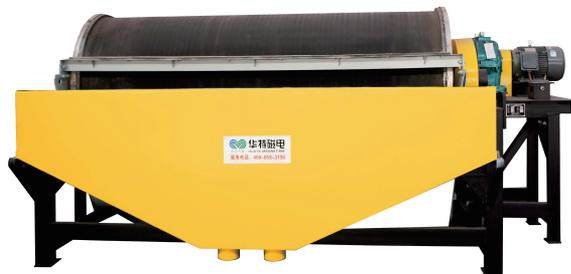

本产品专门设计用于磁选流程中低浓度矿浆的浓缩，提高浓度。
主要用于高频筛下粗粒级矿物的浓缩，利于提高二段磨效率，降低生产成本。
1/1
产品介绍
技术参数
主要技术参数
| 型 号 | 圆筒尺寸 | 筒表面磁感应强度 mT | 处理能力 | 电机功率 kW | 筒体转速 r/min | 机器总重 kg | ||
|---|---|---|---|---|---|---|---|---|
| 筒径 mm | 筒长 mm | t/h | m³/h | |||||
| NCTB-918 | 900 | 1800 | 根据矿石品位确定磁感应强度 | 25-40 | 70-120 | 4 | 25 | 2700 |
| NCTB-1018 | 1050 | 1800 | 40-60 | 130-200 | 5.5 | 22 | 3100 | |
| NCTB-1021 | 1050 | 2100 | 50-70 | 150-240 | 5.5 | 22 | 3500 | |
| NCTB-1024 | 1050 | 2400 | 60-80 | 160-280 | 7.5 | 22 | 4000 | |
| NCTB-1030 | 1050 | 3000 | 80-120 | 240-400 | 7.5 | 22 | 5000 | |
| NCTB-1218 | 1200 | 1800 | 60-75 | 160-280 | 11 | 17 | 5000 | |
| NCTB-1224 | 1200 | 2400 | 80-110 | 240-380 | 11 | 17 | 6000 | |
| NCTB-1230 | 1200 | 3000 | 100-140 | 260-400 | 11 | 17 | 6500 | |
| NCTB-1236 | 1200 | 3600 | 120-160 | 300-550 | 15 | 17 | 7200 | |
| NCTB-1240 | 1200 | 4000 | 130-170 | 330-600 | 15 | 17 | 8000 | |
| NCTB-1245 | 1200 | 4500 | 150-200 | 380-660 | 18.5 | 17 | 9200 | |
| NCTB-1530 | 1500 | 3000 | 100-180 | 290-480 | 15 | 15 | 10500 | |
| NCTB-1540 | 1500 | 4000 | 150-200 | 320-540 | 22 | 15 | 12500 | |
| NCTB-1545 | 1500 | 4500 | 180-240 | 400-650 | 22 | 15 | 15000 | |
| NCTB-1550 | 1500 | 5000 | 210-280 | 500-750 | 30 | 15 | 17000 | |
| NCTB-1560 | 1500 | 6000 | 250-320 | 600-850 | 37 | 15 | 23000 | |
( 仅供参考 )
外形及安装尺寸
| 尺寸 型号 |
A | B | B1 | B2 | B3 | B4 | C | D | E | F | G | H | H0 | H1 | K | L | L1 | L2 | L3 | L4 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NCTB1018 | 3300 | 2000 | 1300 | 278 | 480 | 529 | 2250 | 650 | 800 | 2 | 327 | 1600 | 1190 | 1447 | 1125 | 930 | 1200 | 455 | 180 | 200 | 0 |
| NCTB1021 | 3500 | 2000 | 1300 | 278 | 480 | 529 | 2550 | 650 | 1000 | 2 | 327 | 1600 | 1190 | 1447 | 1275 | 930 | 1200 | 455 | 180 | 200 | 0 |
| NCTB1024 | 3900 | 2000 | 1300 | 278 | 480 | 529 | 2850 | 650 | 1250 | 2 | 327 | 1600 | 1190 | 1447 | 1425 | 930 | 1200 | 455 | 180 | 200 | 350 |
| NCTB1030 | 4500 | 2000 | 1300 | 278 | 480 | 529 | 3450 | 650 | 1550 | 2 | 327 | 1600 | 1190 | 1447 | 1725 | 930 | 1200 | 455 | 180 | 200 | 1675 |
| NCTB1218 | 3400 | 2380 | 1655 | 300 | 499 | 695 | 2600 | 690 | 1050 | 2 | 408 | 1945 | 1445 | 1733 | 1260 | 1165 | 1359 | 565 | 240 | 298 | / |
| NCTB1224 | 4000 | 2380 | 1655 | 300 | 499 | 695 | 2900 | 690 | 1200 | 2 | 408 | 1945 | 1445 | 1733 | 1410 | 1165 | 1359 | 565 | 240 | 298 | / |
| NCTB1230 | 4600 | 2380 | 1655 | 300 | 499 | 695 | 3500 | 690 | 900 | 3 | 408 | 1945 | 1445 | 1733 | 1710 | 1165 | 1359 | 565 | 240 | 298 | / |
| NCTB1236 | 5334 | 2380 | 1655 | 300 | 499 | 695 | 4100 | 690 | 900 | 4 | 408 | 1945 | 1445 | 1733 | 2010 | 1165 | 1359 | 565 | 240 | 298 | / |
| NCTB1240 | 5727 | 2380 | 1655 | 300 | 499 | 695 | 4500 | 790 | 820 | 5 | 408 | 1945 | 1445 | 1733 | 2210 | 1165 | 1359 | 565 | 240 | 298 | / |
| NCTB1245 | 6222 | 2380 | 1655 | 300 | 499 | 695 | 5000 | 790 | 920 | 5 | 408 | 1945 | 1445 | 1733 | 2460 | 1165 | 1359 | 565 | 240 | 298 | / |
| NCTB1530 | 4510 | 2710 | 1962 | 265 | 646 | 955 | 3720 | 820 | 1000 | 3 | 486 | 2270 | 1700 | 2037 | 1810 | 1325 | 1640 | 825 | 260 | 317 | 1500 |
| NCTB1540 | 6100 | 2710 | 1962 | 265 | 646 | 955 | 4720 | 820 | 1000 | 4 | 486 | 2270 | 1700 | 2037 | 2310 | 1325 | 1640 | 825 | 260 | 317 | 2700 |
| NCTB1545 | 6600 | 2710 | 1962 | 265 | 646 | 955 | 5220 | 820 | 920 | 5 | 486 | 2270 | 1700 | 2037 | 2560 | 1325 | 1640 | 825 | 260 | 317 | 3120 |
| NCTB1550 | 7300 | 2710 | 1962 | 265 | 646 | 955 | 5720 | 1050 | 950 | 5 | 550 | 2270 | 1763 | 2037 | 2810 | 1325 | 1640 | 825 | 260 | 317 | 3440 |
| NCTB1560 | 8500 | 2710 | 1962 | 265 | 632 | 955 | 6870 | 1050 | 970 | 6 | 550 | 2270 | 1763 | 2037 | 3360 | 1325 | 1612 | 825 | 260 | 347 | 4890 |
( 仅供参考 )
