适用范围：

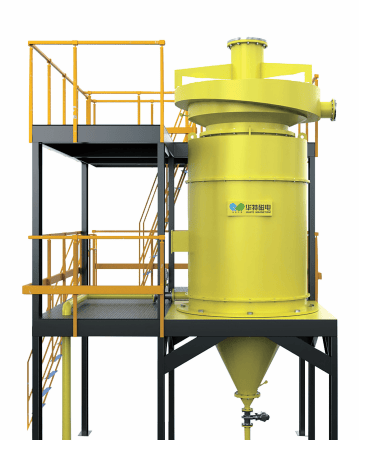

电磁淘洗精选机可广泛应用于磁性矿的精选及浓缩，是一种有效剔除磁性矿中单体脉石和连生体，提高精矿品位的产品。用于精矿浓缩作业，做浓缩机使用，浓度可达 65% 以上。
该产品作为精选设备可以代替目前选矿厂使用的各类磁选设备，如筒式磁选机、磁团聚机、磁选柱等。该产品是矿泥分离、品位提高的理想设备。用户可根据产量及工艺要求，可单台使用，也可多台串联或并联使用。
技术特点：
◆ 采用双线圈脉动磁场控尾技术，控尾效果好，精矿回收率高。
◆ 分选筒内部设置感应磁环，提高了分选区出口的磁场力，有效捕捉溢流区磁性矿物，防止因水流或矿浆波动导致跑尾现象。
◆ 大筒径给料，隔离无磁及弱磁区，有效控制尾矿品位，提高精矿回收率。
◆ 给矿筒底部采用锥形布料结构，离心散射使给料均匀，淘洗彻底，分选效果好。
◆ 设置多组配方参数供用户选择，可以根据矿石性质和给矿量的变化，实现给水阀、精矿阀和磁场强度快速精准调节，操作简便，选矿指标稳定。
◆ 具有“一键启动 / 停止”功能，实现无人值守。
主要技术参数：
| 型号 | TCXJ-08 | TCXJ-10 | TCXJ-12 | TCXJ-14 | TCXJ-16 | TCXJ-18 | TCXJ-20 | TCXJ-22 | TCXJ-24 | TCXJ-26 | TCXJ-28 |
| 给矿粒度-200 目>% |
60 | ||||||||||
| 给矿浓度>% | 25 | ||||||||||
| 分选筒内径(mm) | ф800 | Φ1000 | Φ1200 | Φ1400 | Φ1600 | Φ1800 | φ2000 | Φ2200 | Φ2400 | Φ2600 | ф2800 |
| 供电电压(VAC) | 380/220 | ||||||||||
| 励磁功率≤(kW) | 2 | 2.5 | 4 | 5.5 | 7 | 7.5 | 7.5 | 7.5 | 12.5 | 12.5 | 12.5 |
| 水压>(MPa) | 0.17 | 0.2 | 0.2 | 0.2 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| 推荐处理量(t/h) | 5~10 | 10~15 | 15~20 | 20~25 | 25~35 | 35~45 | 45~55 | 55~65 | 60~80 | 70~100 | 80~120 |
| 耗水量(m/h) | 20~50 | 40~80 | 60~100 | 80~130 | 100~180 | 150~230 | 200~250 | 200~300 | 250~350 | 300~450 | 300~500 |
| 参考重量~ (Kg) | 2700 | 4200 | 4900 | 8200 | 12500 | 13500 | 19500 | 2500 | 27000 | 28600 | 36700 |
| 外形尺寸(mm) | 2200x1600x4350 | 2400x1800x4620 | 2500x2000x5300 | 2950x2530x5300 | 3300x3100x7800 | 3300x3100x8500 | 3500x3300x9100 | 3890x4160x9820 | 4150x3900x9950 | 4300x4100x10300 | 4460x4300x10800 |
注:1、设备使用现场给水压力不小于技术参数中所要求水压值;
2、设备选型时可提供矿样,以便通过磁选实验,确定最佳分选参数。
（仅供参考）
◎ 为提高选矿效率，降低选矿成本，提高精矿粉回收率，华特矿用磁选机采用了最新的制作工艺和磁性材料的最新科研成果。
◎ 采用计算机模拟设计，使得磁选机槽体更适合磁性物的高效回收及矿浆体的流动，分散。通过新的磁路设计，在槽体扫选区域内产生较大的磁场梯度，从而获得对磁性介质颗粒更大的吸附力，同时又使磁能集中在介质流层内，不会浪费在槽体之外。把握这些因素使得华特磁选机达到最佳效果。
◎ 通过新的磁路设计，在扫选区内设计了更多的磁极和较高的角梯度，从而增加了搅动效果，使得磁性物与非磁性物的分离更迅速，精矿粉回收率更高。
◎ 图示计算为具有不同的梯度特征和高斯等级的两个假设磁铁，计算结果表明，在相同的额定高度 H 处，磁场小的 A 磁铁却比磁场大的 B 磁铁对介质颗粒有更大的吸附力，这说明磁场梯度也是磁路设计的一个关键因素。
