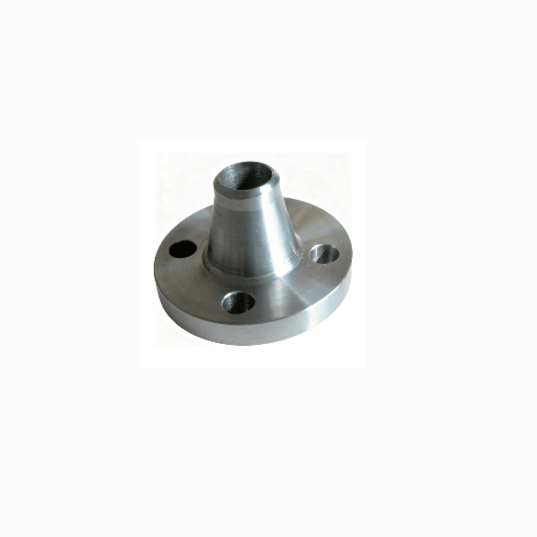

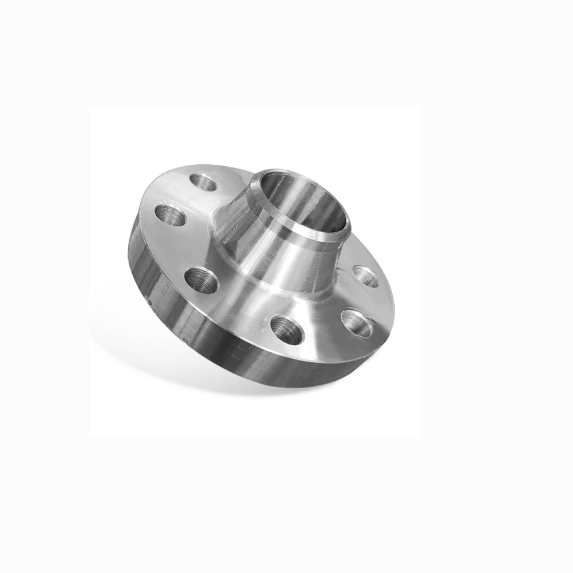

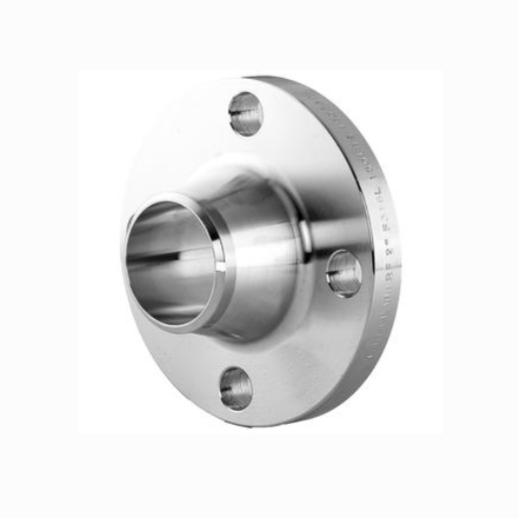

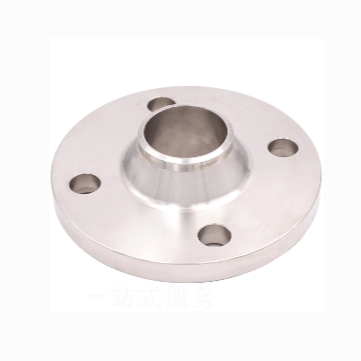

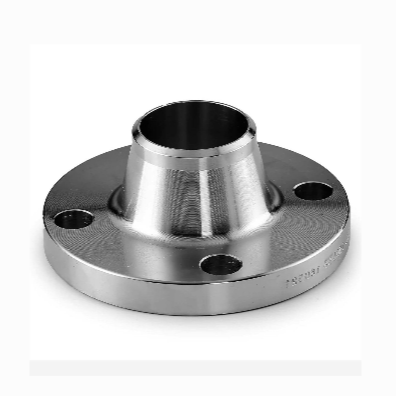

碳钢对焊法兰

产品介绍（带颈对焊法兰 WN）

带颈对焊法兰属于锻制焊接法兰，整体锻造加工，颈部带焊接坡口，与管道对口进行全熔透焊接。法兰盘预留螺栓孔，配合垫片、螺栓实现管路可拆卸密封连接。本体强度高，焊缝应力分散，耐高温高压，不易泄漏。广泛用于石化、电厂、煤化工、制药等工艺管道，多用于主管道、设备管口、阀门接口位置

技术参数

1. 执行标准：ASME B16.5、HG/T20592‑2009（GB/T9113）
2. 型式：WN 带颈对焊法兰；密封面 RF 突面、MFM 凹凸面、RJ 环连接面（高压）
3. 焊接方式：BW 对焊，坡口全熔透对接焊接
4. 压力等级：Class150、300、600、900、1500、2500LB；PN16‑PN160
5. 通径范围：DN15‑DN600
6. 材质：A105 碳钢、304/316L 不锈钢、15CrMo/F22 合金钢、A350‑LF2 低温碳钢
7. 表面处理：不锈钢喷砂 / 机加工；碳钢发黑防锈；本体钢印打标规格、材质、炉批号
8. 适用温度：碳钢‑29~425℃；不锈钢‑196~538℃
9. 无损检测：可做 MT 磁粉、PT 渗透探伤
