聚氨酯预制直埋保温钢管

产品介绍

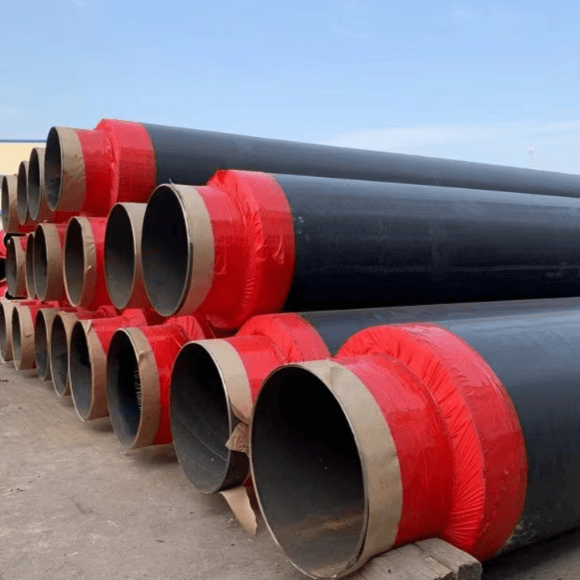

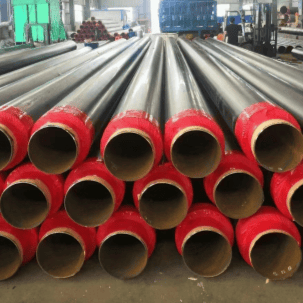

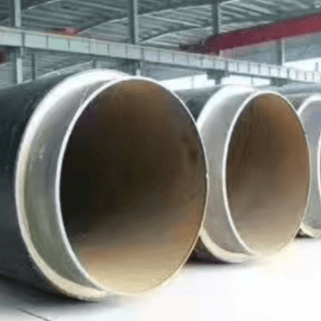

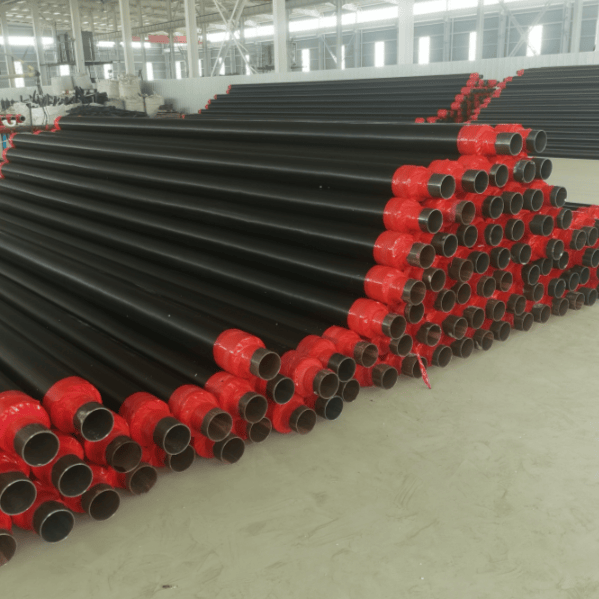

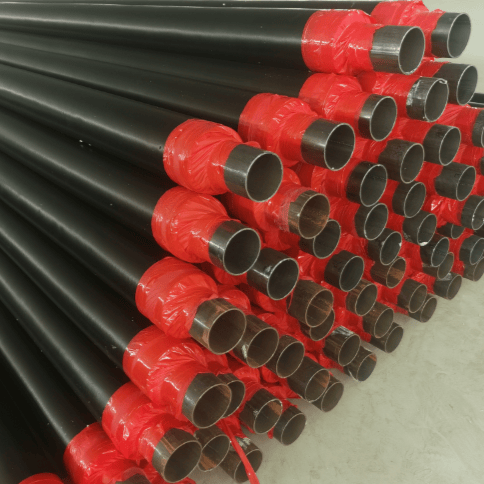

聚氨酯预制直埋保温钢管，俗称黑夹克保温管，为工厂预制三位一体复合管道：内层工作钢管 + 中间硬质聚氨酯泡沫保温层 + 外层高密度聚乙烯 HDPE 外护管，整体预制完成后直接埋地敷设，无需现场做保温，是城市集中供热、中央空调冷热水管网主流产品。

• 结构作用
  1. 工作钢管：输送热水介质，可选用无缝、直缝、螺旋钢管；可做内防腐、外壁除锈处理。
  2. 聚氨酯保温层：硬质发泡层，隔热保温，阻止热量散失，同时缓冲土壤压力。
  3. HDPE 外护管（黑夹克）：黑色高密度聚乙烯，防水、抗土壤腐蚀、抗外力，保护内部保温层不受地下水、泥水侵入。
• 产品优势 热损失小，节能效果突出；防水防潮，闭孔结构吸水率低；直埋敷设，施工快，占地少；设计使用寿命≥30 年；可预埋渗漏报警线，实现管网泄漏监测。
• 适用介质：高温热水、中央空调供回水、工业循环热水；不适用蒸汽（蒸汽需钢套钢保温管）。
• 应用领域：城市集中热力管网、小区供热、厂区供热、中央空调地下管网、工业热水输送。
• 执行标准
  • GB/T 29047‑2021《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》（管中管发泡，现行国标）
  • GB/T 34611‑2017《硬质聚氨酯喷涂聚乙烯缠绕预制直埋保温管》（大口径喷涂缠绕工艺）
• 适用温度：长期连续工作温度≤120℃，短时峰值温度≤130℃
• 管径范围：DN20‑DN1600；单根定长 6m、12m；管口预留裸段 150‑200mm，现场焊接后做聚氨酯补口。

补充区分：输送蒸汽用钢套钢蒸汽保温管，不能用聚氨酯直埋管，聚氨酯耐温达不到蒸汽工况。

三层结构核心技术参数（GB/T29047‑2021）

1、工作钢管层

• 管材：DN150 及以下多用无缝钢管 GB/T8163；DN200 以上螺旋焊管GB/T9711、SY/T5037；材质 Q235B、Q355B
• 除锈等级：Sa2 级及以上，清除油污铁锈，保证与聚氨酯粘结牢固。
• 可选配置：钢管外壁做 3PE 防腐；内壁环氧粉末防腐；预埋渗漏报警线。

2、聚氨酯硬质泡沫保温层（核心保温）

表格

保温层厚度按热力设计确定，常用 30‑80mm，高温工况加厚保温层。

3、HDPE 高密度聚乙烯外护管（黑夹克）

表格

三、选型与施工要点

1. 两种生产工艺
   • 管中管发泡：钢管穿入 PE 外护管，环隙灌注发泡；适合中小口径 DN20‑DN600。
   • 喷涂缠绕工艺：钢管旋转喷涂聚氨酯泡沫，外部缠绕 PE；适合大口径 DN500‑DN1600，发泡更均匀。
2. 管口裸段焊接完成后，采用现场发泡补口或热收缩套 + 发泡，保证整体防水密闭。
3. 埋地环境避免尖锐石块直接挤压外护管；回填使用细土，禁止大块碎石直接冲击。
4. 工作压力：常规 PN1.0‑PN1.6MPa，按钢管壁厚确定。

四、与 3PE 防腐钢管简单区分

• 3PE 防腐钢管：仅外壁防腐，无保温，用于输气、输水，介质常温。
• 聚氨酯预制直埋保温钢管：带聚氨酯保温层，用于热水热力，兼顾保温 + 外护防水。
