一、概述：

核电站堆外核测量系统是在反应堆压力容器外，设置一系列中子探测器，对反应堆功率、功率变化率和功率的轴向分布进行连续监测，是直接关系到反应堆安全的重要系统之一。

其主要功能是：在反应堆装料、停堆、启堆和功率运行期间向操纵员提供反应堆功率和倍周期等状态信息;在中子注量率高和中子注量率变化高时向反应堆保护系统发出保护逻辑信号，触发反应堆紧急停堆动作，防止反应堆超功率运行等。

H5RPNS01型堆外核测量系统主要由H5SRMD01型源量程探测装置H5IRMD01型中间量程探测装置、H5PRMD01型功率量程探测装置、H5CCA01型承载体、H5EPC01型承载体、H5NPC01厘核测量保护机柜、H5NPC02型核测量保护机柜，以及探测装置和机柜间的连接电缆组成。

其中，H5NPC01型核测量保护机柜包括1台H5SRME01型源量程处理单元、1台H5IRME01型中间量程处理单元、1台H5PRME01型功率量程处理单元以及相关电气部件，H5NPC02型核测量保护机柜包括1台H5PRME01型功率量程处理单元以及相关电气部件组成

H5SRMD01型源量程探测装置为涂硼正比计数管，H5IRMD01型中间量程探测装置为涂硼补偿电离室，H5PRMD01型功率量程探测装置为单节或六节探测单元的涂硼电离室。

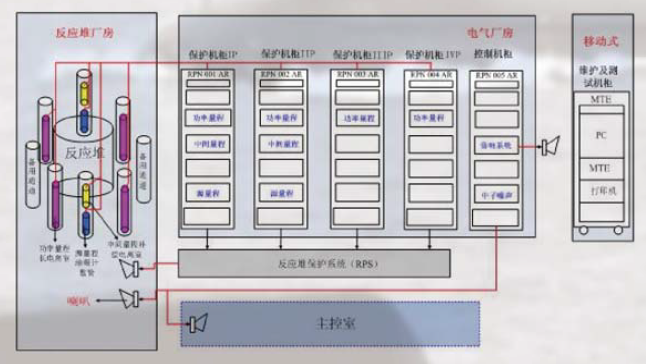

二、系统结构：
