一、概述：

扫描式风管取样监测装置主要用于对不同房间风管中气体进行扫描式取样，除湿加热后送到后端的辐射探测器中测量取样气体中的放射性气体活度，实现单气体探测器对多探测对象实施自动化有效放射性气体比活度测量的目的。该通道可采用自动或手动工作方式对放射性气体进行监测，即定点监测或扫描循环监测。在线监测数据经过PLC就地处理后，通过RS-485串行通讯口与KRT服务器相连，以实现测量结果和设备状态的远程显示。

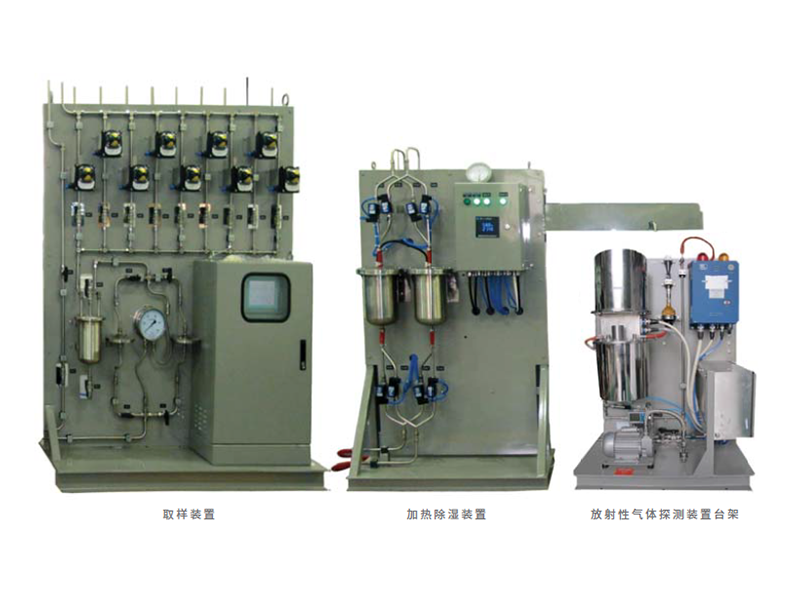

扫描式风管取样装置主要由取样装置台架和加热除湿台架组成，其中取样装置台架由9路取样管路(可根据实际需要调整取样路数)、电磁阀、三通阀、限位开关、汽水分离器、气溶胶滤盒、压差表、PLC控制箱和设备台架组成;加热除湿台架由温湿度控制箱、电磁阀、除湿器和加热装置等组成。

二、仪器特点：

1、多路循环取样(最高支持9路)；

2、全数字模块化设计，提高了系统的可靠性和稳定性；

3、触摸屏界面观察和控制，方便快捷；

4、PLC控制电磁阀实现取样回路自动切换；

5、PLC实时监控三通阀和电磁阀状态；

6、双滤盒并联设计，压差计实时测量压差，滤纸更换高效；

7、多路RS485接口，支持和探测单元及上层系统同时双向通讯；

8、设置冲洗口，可利用高压空气对上层管路进行反向冲洗；

9、汽水分离器保证前部气路的凝水和取样气体的有效分离；

10、内置380V转220V变压器，可为后部探测装置台架的抽气泵(AC380V/220V)提供动力。

三、产品优势：

扫描式风管取样监测装置采用模块化设计，稳定可靠，取样装置可同时和探测装置及上层监控系统通讯，保证了信号的实时显示和传输。设备和气体探测装置配合使用，可高效、快速、稳定、可靠的实现多个待测气体对象的循环采样和放射性监测。

1、9路扫描，单路扫描时间≥10s可调；

2、输入/输出：

（1）18路开关量输出；

（2）9路模拟量输出；

（3）2组隔离RS485/CAN通讯；

（4）5组继电器开关量输出；

3、测量范围：3.7×10⁴~3.7×10¹⁰Bq/m³；

4、取样装置台架尺寸：1500mm×630mm×1805mm(宽x深×高)；

5、除湿加热装置台架尺寸：920mm×460mm×1507mm(宽X深×高)；

6、探测装置台架尺寸：860mm×690mm×1290mm(宽×深×高)；

7、PLC自动控制；

8、AC220V 50Hz；

9、过滤器：滤盒、FSLW滤纸；

10、压差测量范围：0~100kPa；

11、气体加热温度：≤60°；

12、气体除湿效果：≤60%RH。
