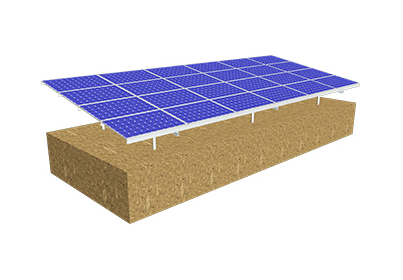

地面光伏支架系统NPGT4是 PGT4经济型的版本，在保证系统稳固的情况下，针对风雪压力更低的环境特定开发，为中、小型光伏电站打造。根据PGT4的基础调整纵梁、横梁、立柱等结构设计，使整体系统的价格更具优势。预组装支架方便现场安装，缩短施工时间，实现经济效益。
产品区别
在PGT4的基础上优化结构，降低成本，更具性价比。
产品优势
1、坚固稳定
选用铝合金材质，表面采用阳极氧化工艺处理，轻便、稳固、防腐、防锈。优化纵梁连接，经济且保证结构稳定性。
2、降本增效
支架已出厂预组装，现场安装无需切割钻孔，节省施工时间，提高安装效率。
3、灵活调节
支架安装角度可根据项目实际需求进行调节，适应各种日照条件，稳定发电效率。
4、性价比高
进一步优化结构并保证系统稳定性，降低成本，有价格优势。
|
技术参数 |
|
|
安装地点 |
地面 |
|
安装基础 |
水泥基础，螺旋地桩 |
|
安装角度 |
0-20° |
|
风荷载 |
38m/s |
|
雪荷载 |
1.0KN/㎡ |
|
离地高度 |
300mm+ |
|
适用组件类型 |
有框，无框 |
|
组件排版方式 |
横向，竖向 |
|
设计标准 |
AS/NZS 1170，DIN 1055，JIS C8955：2017， |
|
International Building Code：IBC 2009, |
|
|
California Building Code：CBC 2010； |
|
|
支架材质 |
AL6005-T5 (表面阳极氧化) |
|
紧固件材质 |
锌镍合金&不锈钢SUS304 |
|
零配件材质 |
AL6005-T5 (表面阳极氧化) |
|
支架颜色 |
自然银色或根据客户要求着色 |
|
系统质保 |
10年 |
