>>产品简介

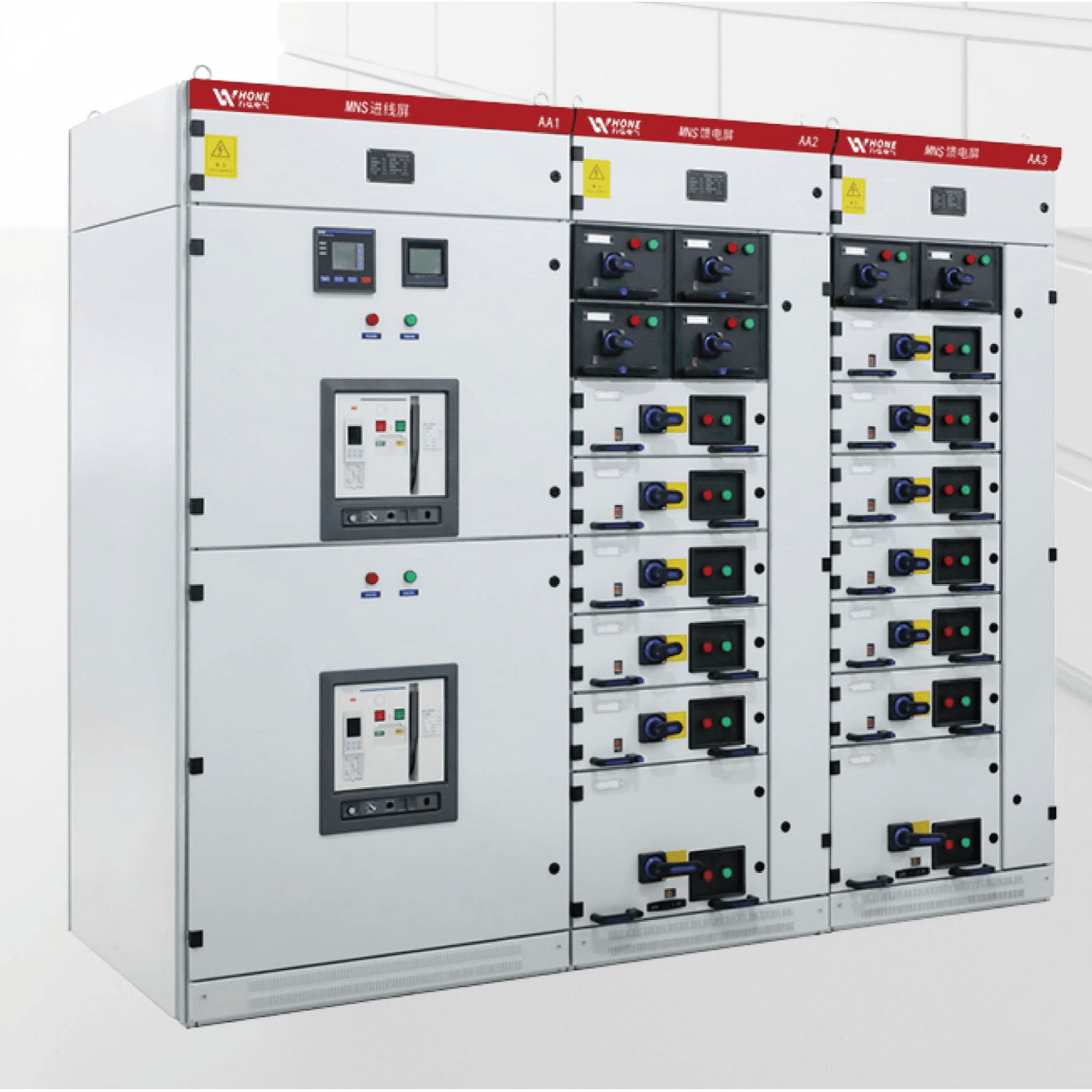

MNS型低压抽出式开关柜(以下称开关柜)是我公司参考了瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的，是目前国内较完善的低压抽出式开关设备。该产品均由标准化的、成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。
本开关柜适用于交流50(60)Hz、额定工作电压400V.660V.额定电流5000A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。符合标准:GB7251.1《低压成套开关设备》IEC60439《低压成套开关设备和控制设备》
>>结构特征
本开关柜由于引进了瑞士ABB的优良技术，并在其原有基础上加以技术改进，使其更符合我国国情。柜体采用25mm为模数的C型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC柜中采用高强度的阻燃型工程塑料组件，使其安全性能更可靠，同时加之将国外的功能板加以改型，以200mm为模数加以组合，便其更有利于PC柜与 MCC柜混装柜体的设计需求，抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。
1. 开关柜类型
2. 受电、母联柜：
采用国内外的各种类型的框架式断路器如RMW1、CW1、NA1,DW45、CDW7、MT、E等系列断路器作为总开关，实现受电或母联功能。
3. 动力中心柜(PC)
采用国内外的各种类型的柜架式断路器如DW45、NA1、CDW7MT、E系列断路器进行配电。 4. 电动机控制中心(MCC)
由大小抽屉组装而成，各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。 5. 无功功率补偿柜
6. 抽屉类型
有五种尺寸都是以8E(200mm)高度，进行模块化结构设计，其有效元器件安装高度为1800mm，使柜体整体布局更合理，更美观。
