三进三出, 双变换在线工作。
广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。

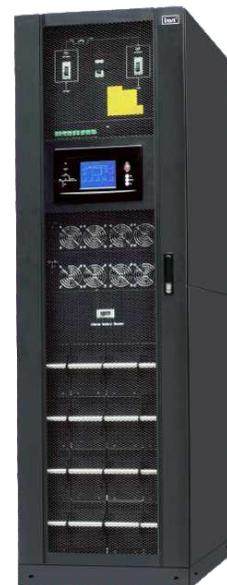

支持20kVA功率模块。可选配3个功率模块、16个可插拔电池包模块, 单机柜实现高可用性, 高可靠性, 灵活性, 低成本, 节省占地面积于一体的模块化UPS供电系统。满载的情况下可提供约10分钟的续航能力。
| 型号 | RM060/20B | |||
| 容量 | 20~60kVA | |||
| 主路输入 | 输入配线 | 3相+N线+PE | ||
| 输入电压 | 380/400/415VAC(线电压) 220/230/240VAC(相电压) | |||
| 输入频率 | 50/60Hz | |||
| 电流畸变率 | THDi < 3% (100%线性负载) | |||
| 电压范围 | 304~485VAC(线电压)满载, 304~438VAC(线电压), 负载从100%到40%之间线性降额 | |||
| 频率范围 | 40-70Hz | |||
| 电池 | 电池电压 | ±240VDC(30~50节) | ||
| 充电功率 | 20%*有功功率 | |||
| 旁路 | 旁路电压 | 380/400/415VAC(线电压) | ||
| 旁路频率范围 | 50/60Hz(额定频率) ±1Hz, ±3Hz, ±5Hz | |||
| 输出 | 额定输出电压 | 380/400/415VAC(线电压) | ||
| 额定频率 | 50/60Hz | |||
| 输出功率因数 | 0.9 | |||
| 输出总谐波失真(THDu) | <1% (线性负载), <5.5% (非线性负载) | |||
| 逆变器过载 | 110%, 1小时后转旁路; 125%, 10分钟后转旁路; 150%, 1分钟后转旁路; >150%, 200ms后转旁路 | |||
| 系统 | 系统效率 | 正常模式 ≥95%, 经济模式 ≥99% | ||
| 通信接口 | RS232 RS485 干接点 SNMP卡 EPO | |||
| 运行温度 | 0~40°C | |||
| 存储温度 | -25°C~70°C | |||
| 相对湿度 | 0-95%(无凝露) | |||
| 噪声(dB) | <55dB | |||
| 选件 | SNMP网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、双输入单元、抗震组件 | |||
| 尺寸(W*D*H)mm 重量 |
机柜(含模块) | 600*1020*2000 | 826kg | |
| PM20功率模块 | 440*590*134 (20kVA) | 数量: 3 | 22kg | |
| 电池包模块 | 120*824*177 | 数量: 16 | 30kg | |
| PDU模块 | 440*590*134 注: 当插入PDU模块时功率模块插槽减少一个 | |||
