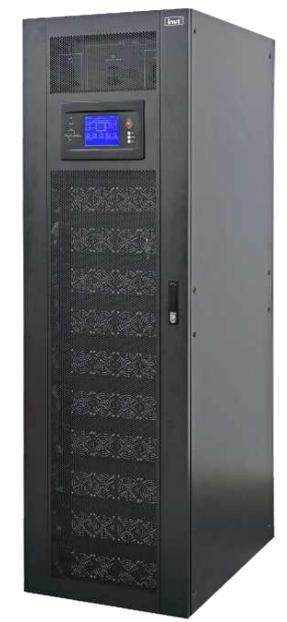

20~200KVA
三进三出, 双变换在线工作。
广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。
| 型号 | RM060/20 | RM120/20 | RM200/20 | |
| 容量 | 60kVA | 120kVA | 200kVA | |
| 主路输入 | 输入配线 | 3相+N线+PE | ||
| 输入电压 | 380/400/415VAC(线电压) | |||
| 功率因数 | >0.99 | |||
| 电流畸变率 | THDi<3%(100%线性负载) | |||
| 电压范围 | 304~485VAC(线电压)满载, 304~138VAC(线电压), 负载从100%到40%之间线性降额 | |||
| 频率范围 | 40-70Hz | |||
| 电池 | 电池电压 | ±240VDC(30~50节) | ||
| 充电功率 | 20%*有功功率 | |||
| 旁路 | 旁路电压 | 380/400/415VAC(线电压) | ||
| 旁路频率范围 | 50/60Hz(额定频率) ±1Hz, ±3Hz, ±5Hz | |||
| 输出 | 额定输出电压 | 380/400/415VAC(线电压) | ||
| 额定频率 | 50/60Hz | |||
| 输出功率因数 | 0.9 | |||
| 输出总谐波失真(THDu) | <1% (线性负载), <5.5% (非线性负载) | |||
| 逆变器过载 | 110%, 1小时后转旁路; 125%, 10分钟后转旁路; 150%, 1分钟后转旁路; >150%, 200ms后转旁路 | |||
| 系统 | 系统效率 | 正常模式≥95%, 经济模式≥99% | ||
| 通信接口 | RS232、RS485、干接点、SNMP卡、EPO、发电机接口 | |||
| 运行温度 | 0-40°C | |||
| 存储温度 | -25°C~70°C | |||
| 相对湿度 | 0-95%(无凝露) | |||
| 噪声(dB) | <66dB | |||
| 选件 | SNMP网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、双输入单元、抗震组件 | |||
| 机柜类型 | 3模块机柜 | 6模块机柜 | 10模块机柜 | |
| 尺寸(W*D*H)mm | 主机 | 600*900*1100 | 600*900*1600 | 600*900*2000 |
| PM20模块 | 440*590*134 | |||
| 重量(kg) | 主机(含模块) | 171 | 277 | 399 |
| PM20模块 | 25 | |||
